Drabina kablowa LG 110, 6 m VS FS 6000 | 600 | 1,5 | brak | Stal | cynkowana metodą Sendzimira

Drabina kablowa LG 110, 6 m VS FS

Nr kat. 6216454 | EAN 4012195065340

Nr kat. / Typ

Długość	6000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

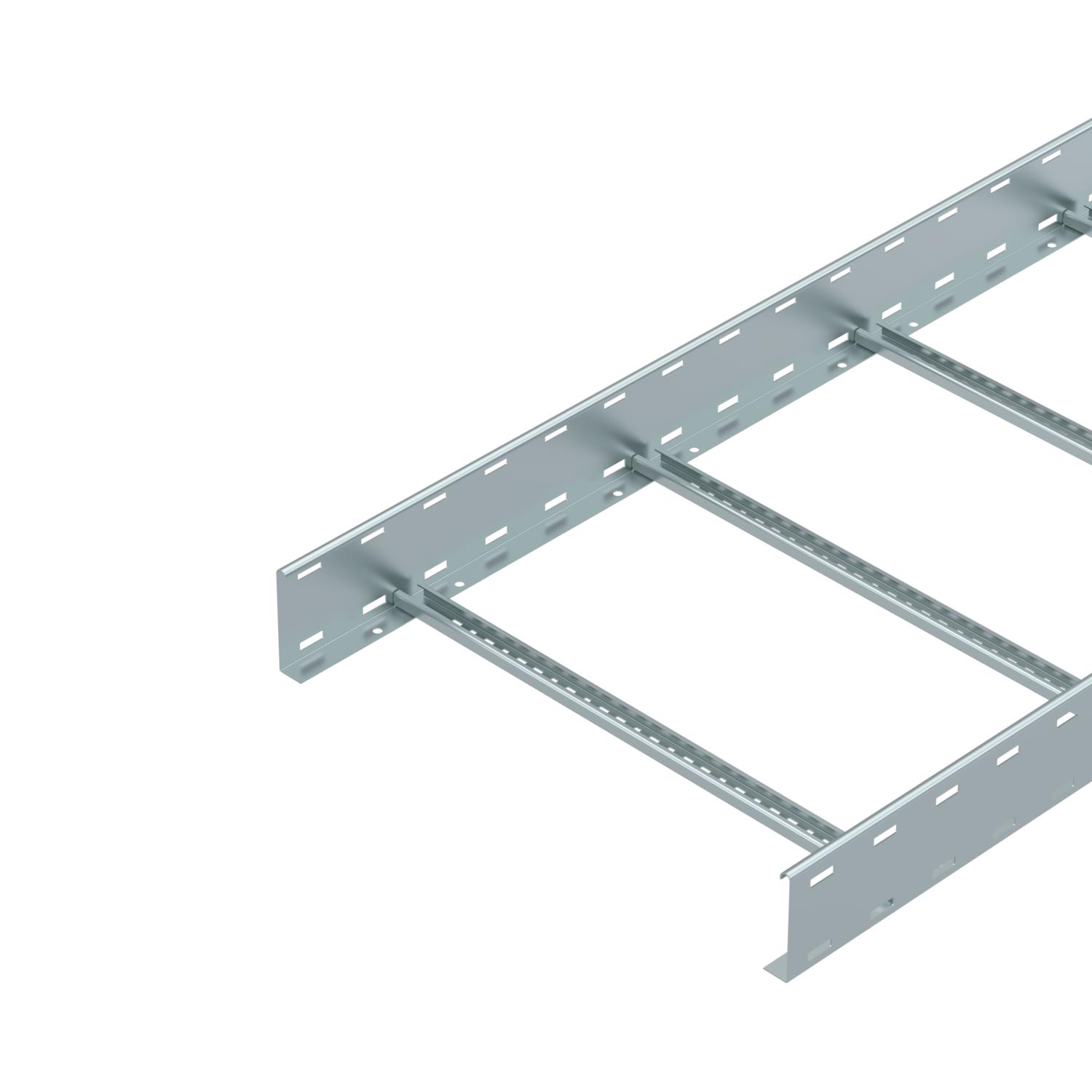

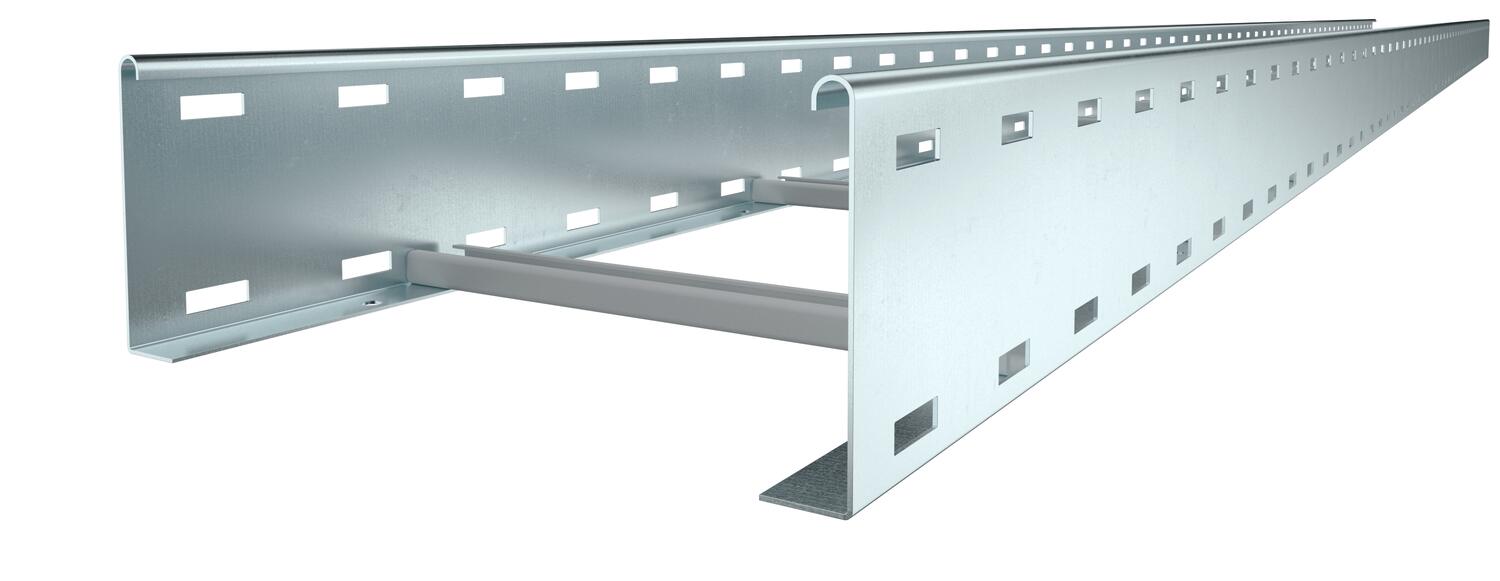

Drabina kablowa z perforowanym bokiem o wysokości110 mm, z przynitowanymi szczeblami typu C, otwartymi.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	6000 mm
Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	568 cm²
Przekrój poprzeczny	56800 mm²
Rozstaw podpór 2,0 m	3,1 kN/m
Rozstaw podpór 2,5 m	2 kN/m
Rozstaw podpór 3,0 m	1,4 kN/m
Rozstaw podpór 3,5 m	0,9 kN/m
Rozstaw podpór 4,0 m	0,65 kN/m
Rozstaw podpór 4,5 m	0,5 kN/m

Rozstaw podpór 5,0 m	0,5 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę	11,5108 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	600 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak

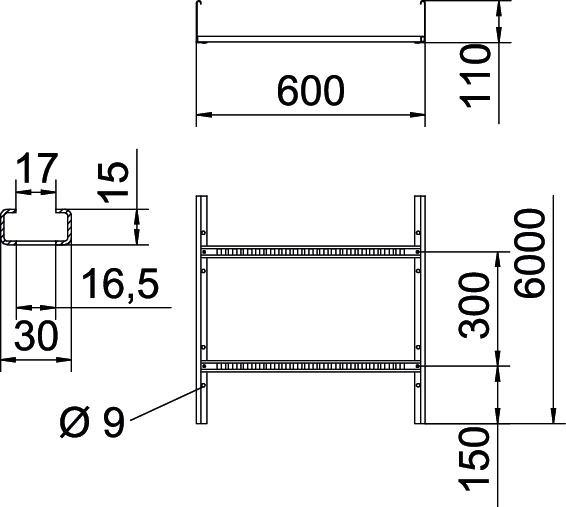

Wymiar	110x600x6000
Wymiar	110x600x6000
Wymiar B	600 mm
Wymiar szczeliny szczebla	16,50
Wysokość	110 mm
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

Dane techniczne

Diagram obciążenia drabiny kablowej typ LG 110 VS

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6216454	m	6 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	LVG 110 FS	6216545	Sztuka	10 Sztuka
Łącznik wielofunkcyjny FS	LMFV 1160 FS	6225758	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 600 FS	6052606	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
