Drabina kablowa LG 110, 3 m VS FT 3000 | 400 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową

Drabina kablowa LG 110, 3 m VS FT

Nr kat. 6216429 | EAN 4012195065258

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

Drabina kablowa z perforowanym bokiem o wysokości110 mm, z przynitowanymi szczeblami typu C, otwartymi.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	37800 mm²
Przekrój poprzeczny	378 cm²
Rozstaw podpór 2,0 m	3,1 kN/m
Rozstaw podpór 2,5 m	2 kN/m
Rozstaw podpór 3,0 m	1,4 kN/m
Rozstaw podpór 3,5 m	0,9 kN/m
Rozstaw podpór 4,0 m	0,65 kN/m
Rozstaw podpór 4,5 m	0,5 kN/m

Rozstaw podpór 5,0 m	0,5 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę	10,2097 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	400 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak

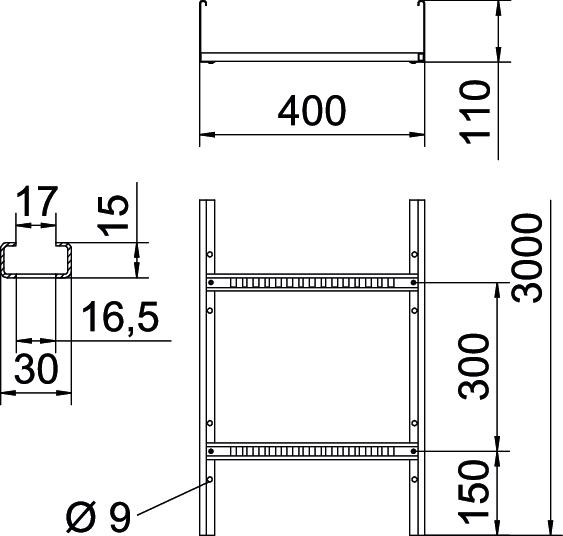

Wymiar	110x400x3000
Wymiar	110x400x3000
Wymiar B	400 mm
Wymiar szczeliny szczebla	16,50
Wysokość	110 mm
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

Dane techniczne

Diagram obciążenia drabiny kablowej typ LG 110 VS

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216435	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT	LVG 110 FT	6216548	Sztuka	10 Sztuka
Łącznik wielofunkcyjny FT	LMFV 1140 FT	6225774	Sztuka	1 Sztuka
Pokrywka z blokadą obrotową FT	DRL 400 FT	6051413	m	3 m
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
