Drabina kablowa LCIS 60, 3 m C30 FS 3000 | 500 | 1,5 | brak

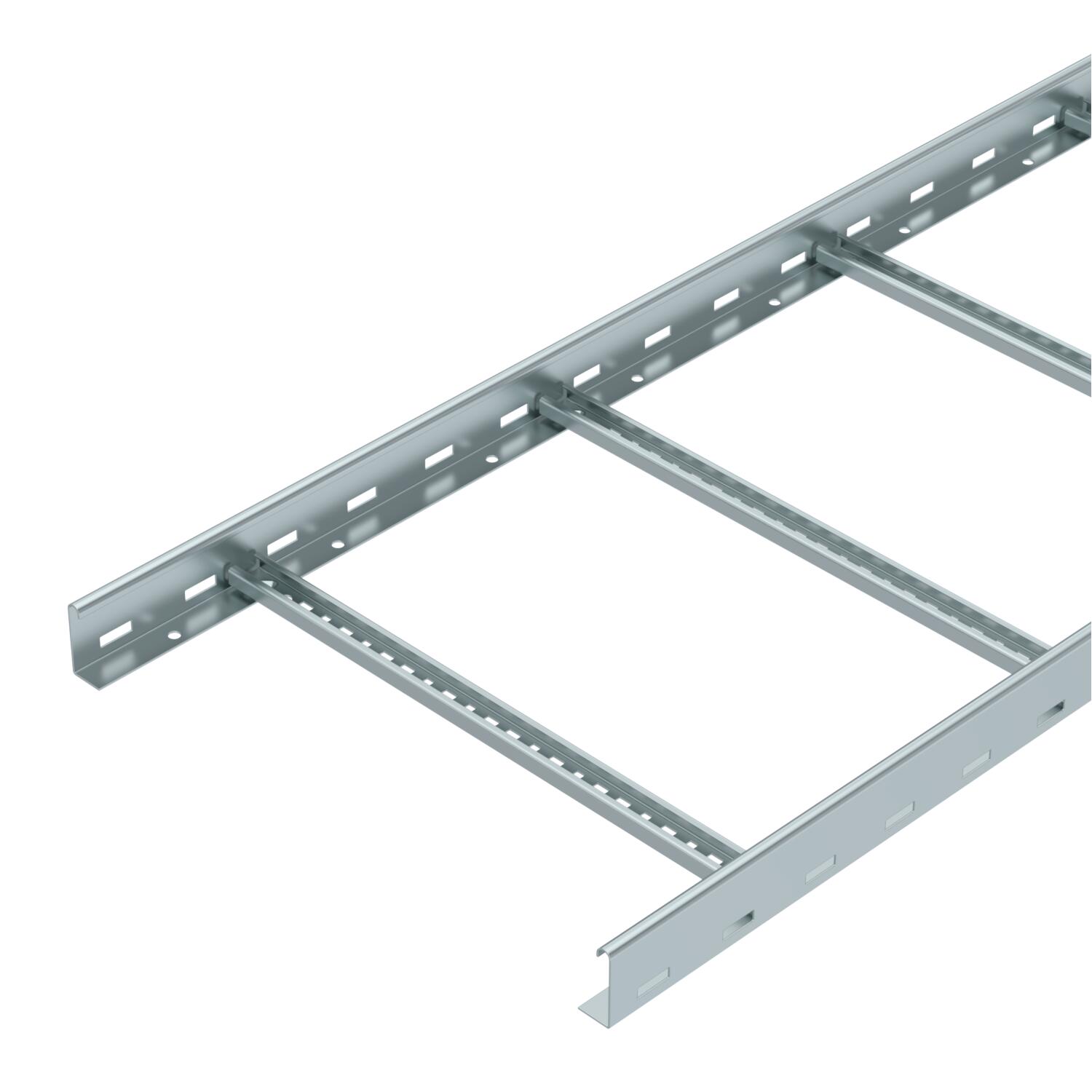

Drabina kablowa LCIS 60, 3 m C30 FS

Nr kat. 6209616 | EAN 4012196487608

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

Drabina kablowa o wysokości boku 60 mm z przyspawanymi szczeblami C30 otwartymi do góry. Zagięta krawędź boczna dla wzmocnienia oraz ochrony. Mocowanie na wsporniku za pomocą zacisków typu LKS 40. Szerokość szczeliny wynosi 16,5 mm, dedykowana obejma kabłąkowa typu BS-H....
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	200 cm²
Przekrój poprzeczny	20000 mm²
Rozstaw podpór 1,5 m	3,3 kN/m
Rozstaw podpór 2,0 m	2 kN/m
Rozstaw podpór 2,5 m	1,3 kN/m
Rozstaw podpór 3,0 m	1 kN/m
Rozstaw podpór 3,5 m	0,78 kN/m

Rozstaw podpór 4,0 m	0,4 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę	8,3845 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak

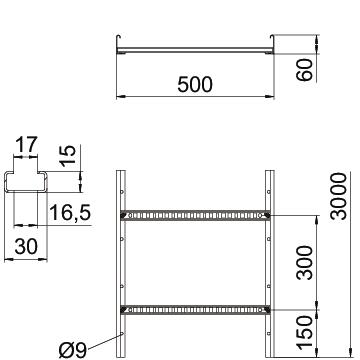

Wymiar	60x500x3000
Wymiar B	500 mm
Wymiar szczeliny szczebla	17,00
Wysokość	60 mm
Zamocowanie szczebla	spawane

Dane techniczne

Wykres obciążenia drabiny kablowej typu LCIS 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	brak	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	brak	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	brak	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	brak	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	brak	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	brak	6209618	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	LVG 60 FS	6208840	Sztuka	10 Sztuka

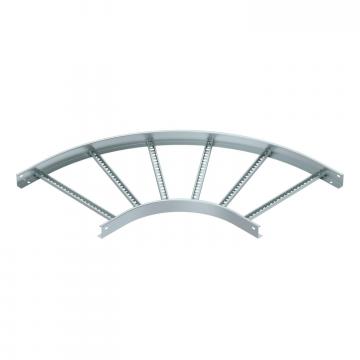

90° bend 60 FS	LB 90 650 R3 FS	6225048	Sztuka	1 Sztuka
Łącznik wielofunkcyjny FS	LMFV 650 FS	6225716	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 500 FS	6052509	m	3 m
Przegroda 45 FS	TSG 45 FS	6062033	m	3 m
