Drabina kablowa LCIS 110, 6 m C30 FT 6000 | 450 | 1,5 | brak

Drabina kablowa LCIS 110, 6 m C30 FT

Nr kat. 6209825 | EAN 4012196540525

Nr kat. / Typ	6209825 / LCIS 1145 6 FT

Długość	6000 mm

Szerokość	450 mm

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

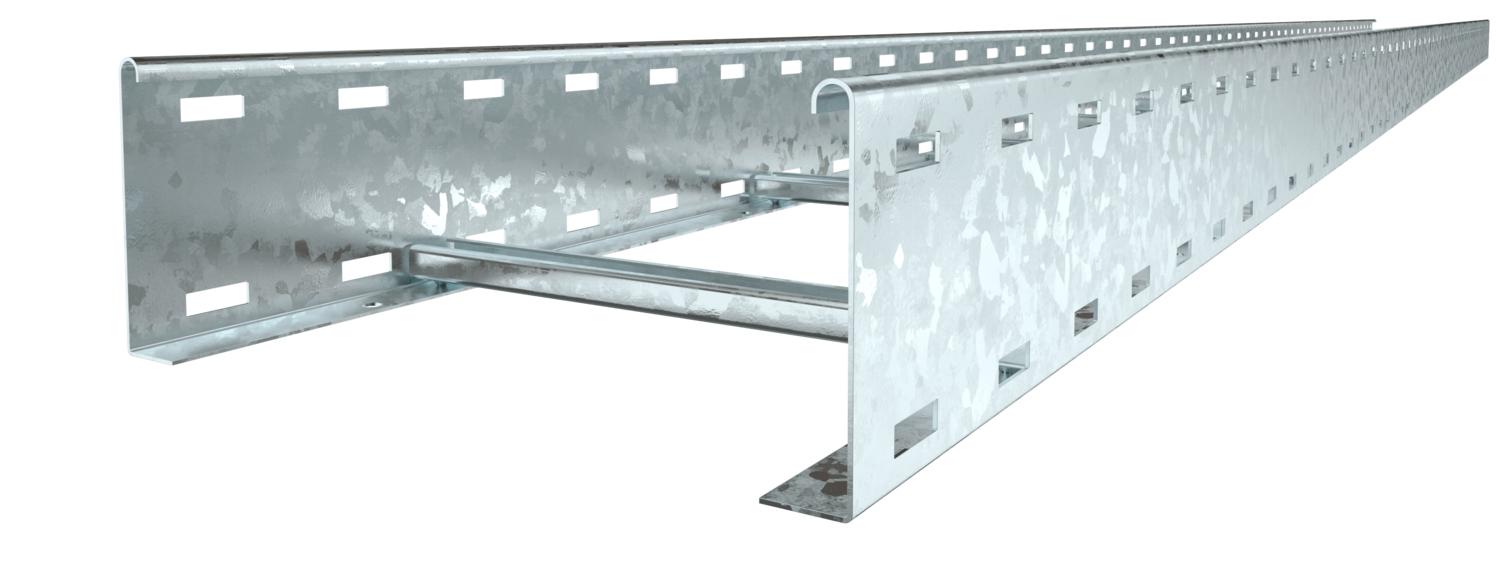

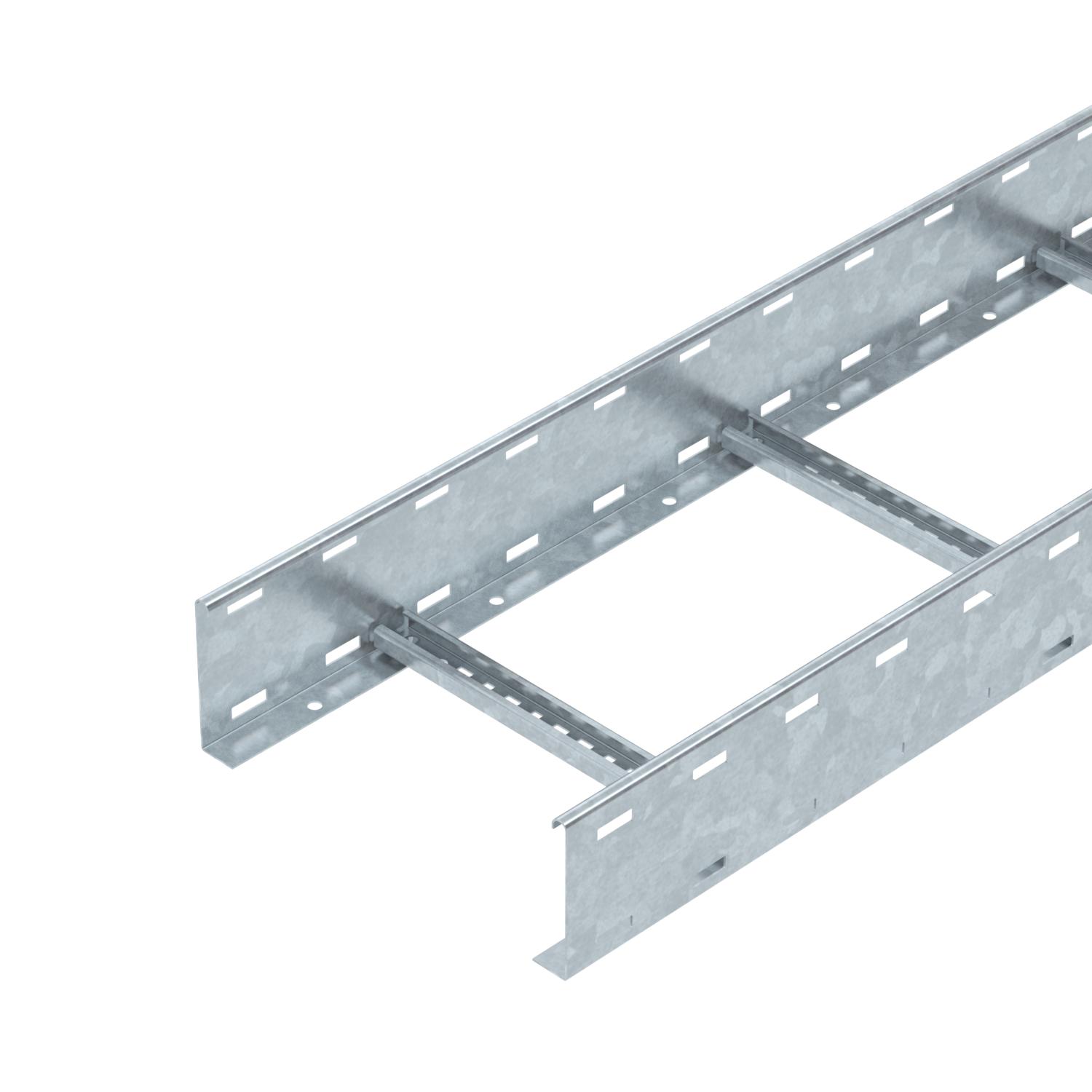

Drabina kablowa o wysokości boku 110 mm z zespawanymi, otwartymi od góry szczeblami z profilu C30. Zagięta krawędź boczna dla wzmocnienia oraz ochrony. Mocowanie na wsporniku za pomocą zacisków typu LKS 40. Szerokość szczeliny wynosi 16,5 mm, dedykowana obejma kabłąkowa to typ 2056.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	6000 mm
Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	40500 mm²
Przekrój poprzeczny	405 cm²
Rozstaw podpór 2,0 m	3 kN/m
Rozstaw podpór 2,5 m	2 kN/m
Rozstaw podpór 3,0 m	1,4 kN/m
Rozstaw podpór 3,5 m	1,05 kN/m

Rozstaw podpór 4,0 m	0,8 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę	10,3448 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	450 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak

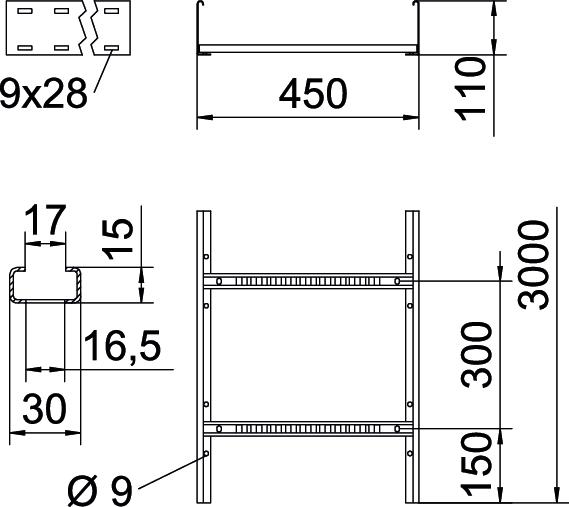

Wymiar	110x450x6000
Wymiar B	450 mm
Wymiar szczeliny szczebla	16,50
Wysokość	110 mm
Zamocowanie szczebla	spawane

Dane techniczne

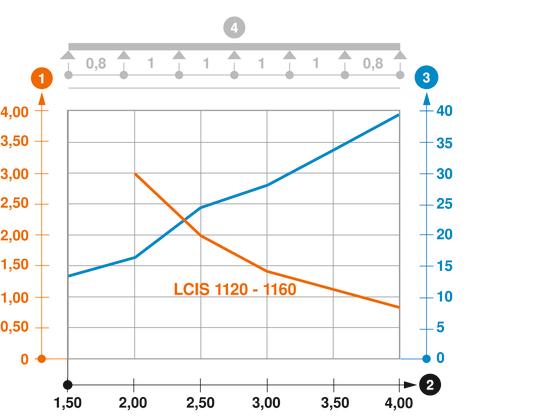

Wykres obciążenia drabiny typ LCIS 110

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	brak	6209825	m	6 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

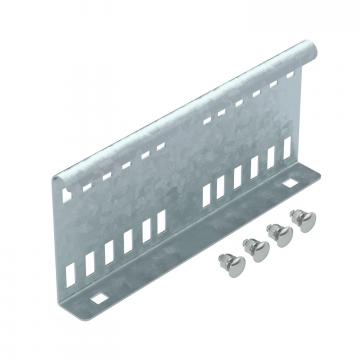

Łącznik wzdłużny FT	LVG 110 FT	6216548	Sztuka	10 Sztuka

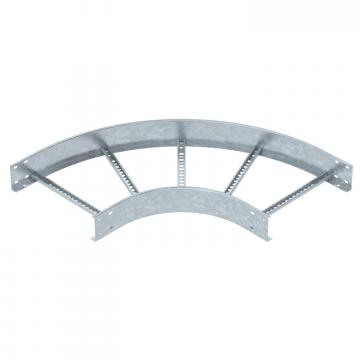

Łuk 90° FT	LB 90 1145 R3 FT	6225148	Sztuka	1 Sztuka
