Dławik kablowy z przeciwnakrętką w komplecie
Nr kat. 7205660 | EAN 4012196028238
- Opis produktu
-
Opis produktuSolidny dławik kablowy w konstrukcji nakrętki kołpakowej z gwintem metrycznym zgodnie z IEC 423, wraz ze wstępnie zamontowaną przeciwnakrętką.
Gwarantuje dużą szczelność. Odciążenie ciągu, zabezpieczenie przed przekręceniem oraz szczelność na całym obszarze mocowania. Pierścień uszczelniający z polichloroprenu/kauczuku ABS. Uszczelka formowana wtryskowo na króćcu pośrednim, brak konieczności stosowania pierścienia uszczelniającego gwint.
Atest VDE wg DIN EN 50262, stopień ochrony IP 68 przy 5 barach/1h.
Do podtrzymania funkcji elektrycznych według DIN 4102, część 12 w połączeniu z rozgałęźnymi puszkami kablowymi z serii Firebox T.
Kolor: pastelowy pomarańczowy
- Dane techniczne
-
Dane techniczne

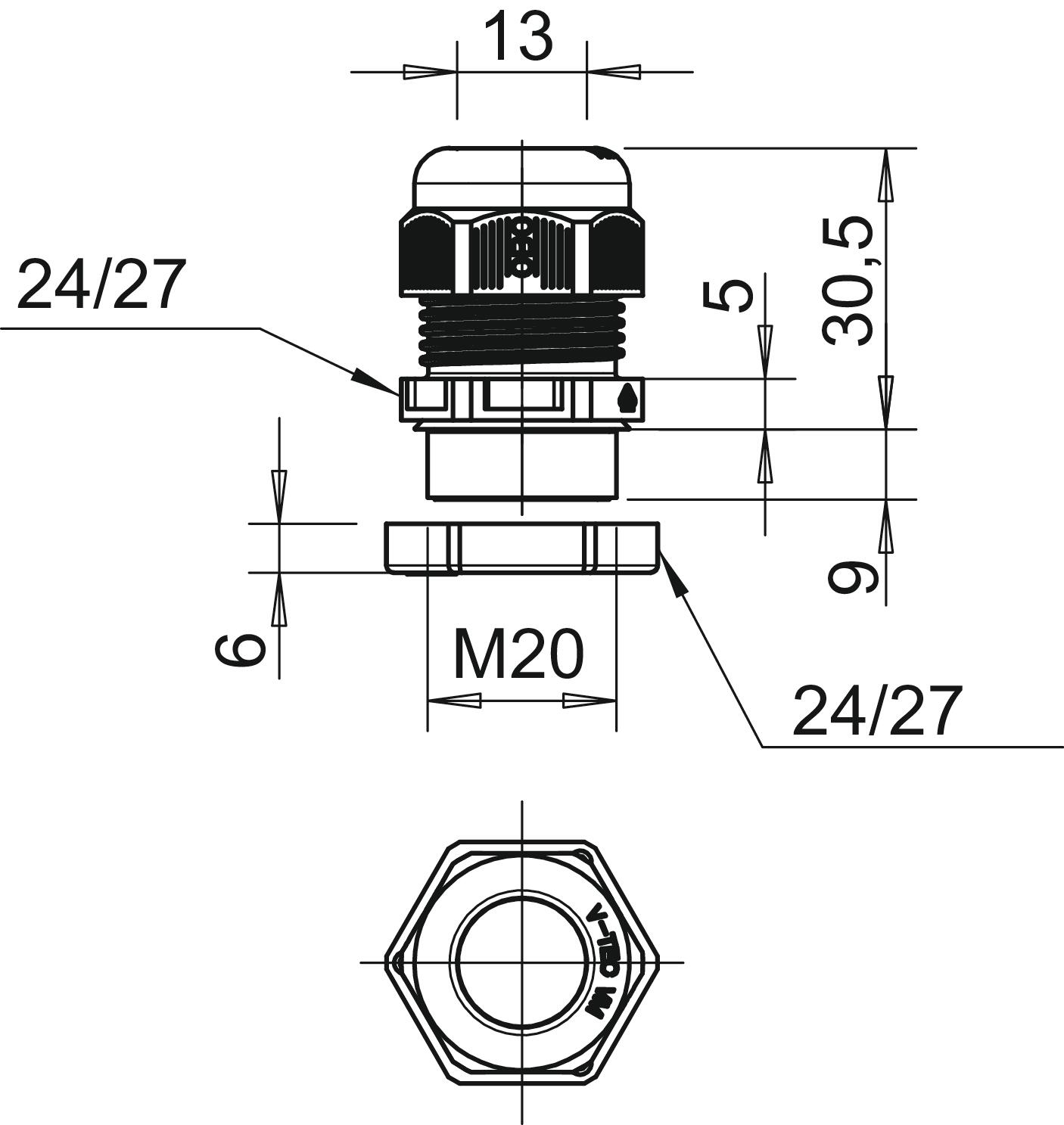

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 9 mm Gwint M20 x 1,5 Kolor pomarańczowy; RAL 2003 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 3,8 Nm Obszar uszczelnienia D maks. 13 mm Obszar uszczelnienia D min. 6 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rozmiar klucza 24 Rozmiar klucza 1 24 mm Rozmiar klucza 2 24 mm Skok gwintu 1,5 mm Stopień ochrony IP 68 Wkładka uszczelniająca do kilku przewodów brak Wymiar M20 Wymiar E 27 mm Wymiar E1 (mm) 27 mm Wymiar E2 27 mm Wymiar G M20 x 1,5 mm Wymiar L maks. 30,5 mm Wymiar L. min. 23,5 mm Wymiar L1 9 mm Wymiar L2 5 mm Wymiar L3 6 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM20+ OR / 7205660 , 0.19MB , pdfBroszura Broszura Eksperci , 2.10MB , pdfDeklaracja zgodności UE V-TEC VM20+ OR / 7205660 , 0.13MB , pdfREACH Deklaracja zgodności V-TEC VM20+ OR / 7205660 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM20+ OR / 7205660 , 0.12MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
