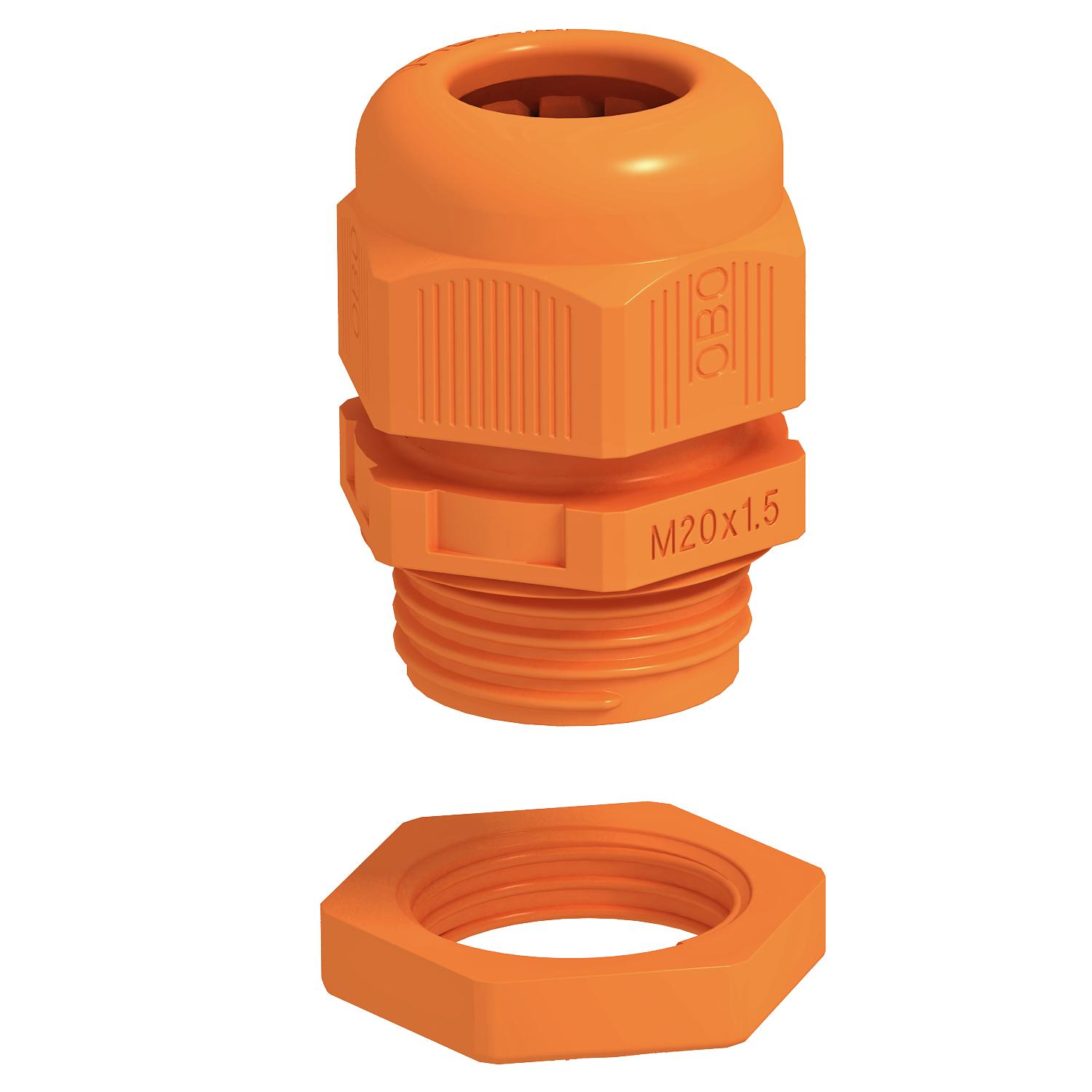

Dławik kablowy z przeciwnakrętką w komplecie
Nr kat. 7205657 | EAN 4012196632800
- Opis produktu
-
Opis produktuSolidny dławik kablowy w konstrukcji nakrętki kołpakowej z gwintem metrycznym zgodnie z IEC 423, wraz ze wstępnie zamontowaną przeciwnakrętką.
Gwarantuje dużą szczelność. Odciążenie ciągu, zabezpieczenie przed przekręceniem oraz szczelność na całym obszarze mocowania. Pierścień uszczelniający z polichloroprenu/kauczuku ABS. Uszczelka formowana wtryskowo na króćcu pośrednim, brak konieczności stosowania pierścienia uszczelniającego gwint.
Atest VDE wg DIN EN 50262, stopień ochrony IP 68 przy 5 barach/1h.
Do podtrzymania funkcji elektrycznych według DIN 4102, część 12 w połączeniu z rozgałęźnymi puszkami kablowymi z serii Firebox T.
Kolor: pastelowy pomarańczowy
- Dane techniczne
-
Dane techniczne

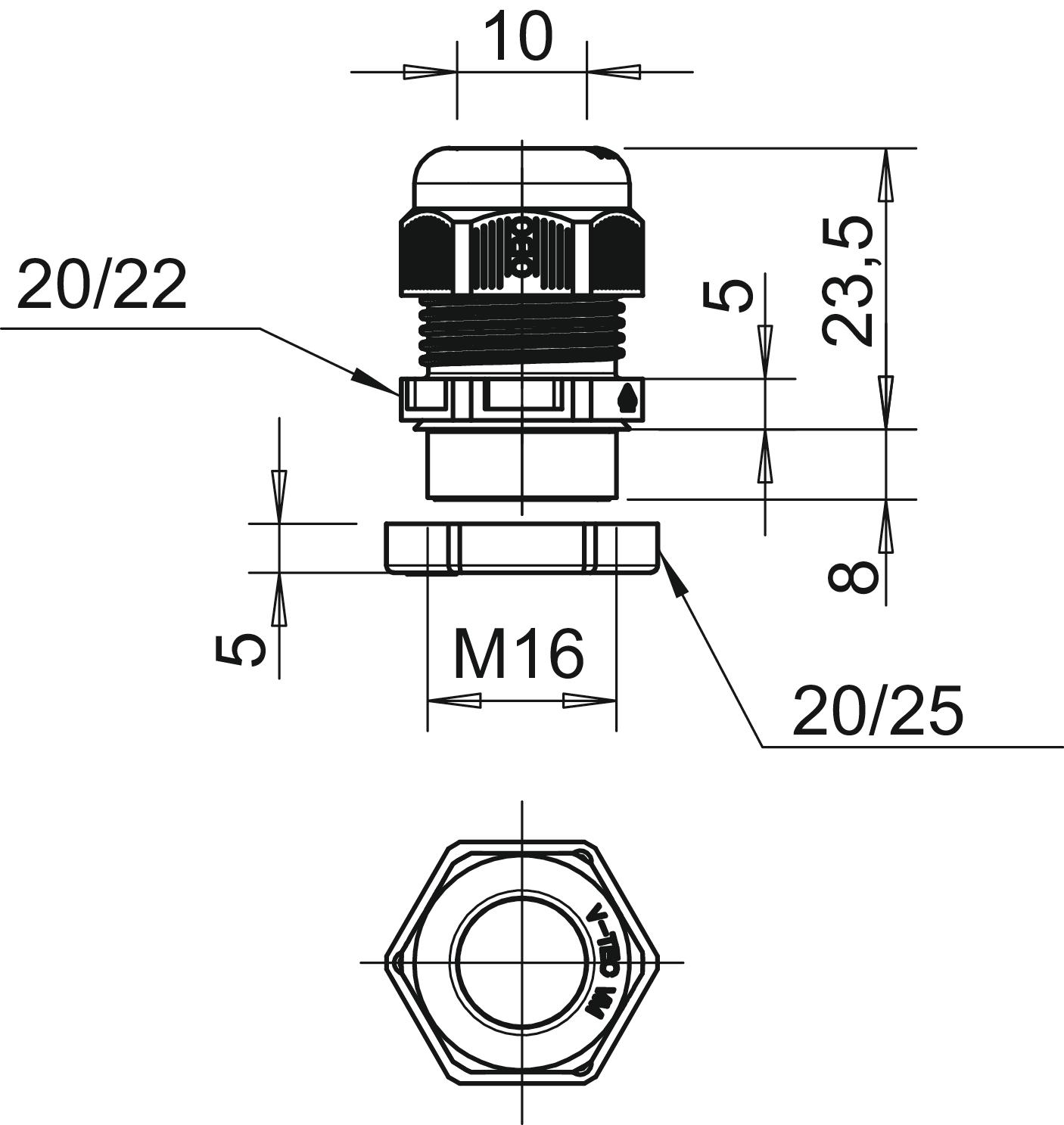

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 9 mm Gwint M16 x 1,5 Kolor pomarańczowy; RAL 2003 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Obszar uszczelnienia D maks. 10 mm Obszar uszczelnienia D min. 4,5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rozmiar klucza 20 Rozmiar klucza 1 20 mm Rozmiar klucza 2 22 mm Skok gwintu 1,5 mm Stopień ochrony IP 68 Wkładka uszczelniająca do kilku przewodów brak Wymiar M16 Wymiar E1 (mm) 22 mm Wymiar E2 25 mm Wymiar G M16 x 1,5 mm Wymiar L maks. 23,5 mm Wymiar L. min. 21,5 mm Wymiar L1 8 mm Wymiar L2 5 mm Wymiar L3 5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
