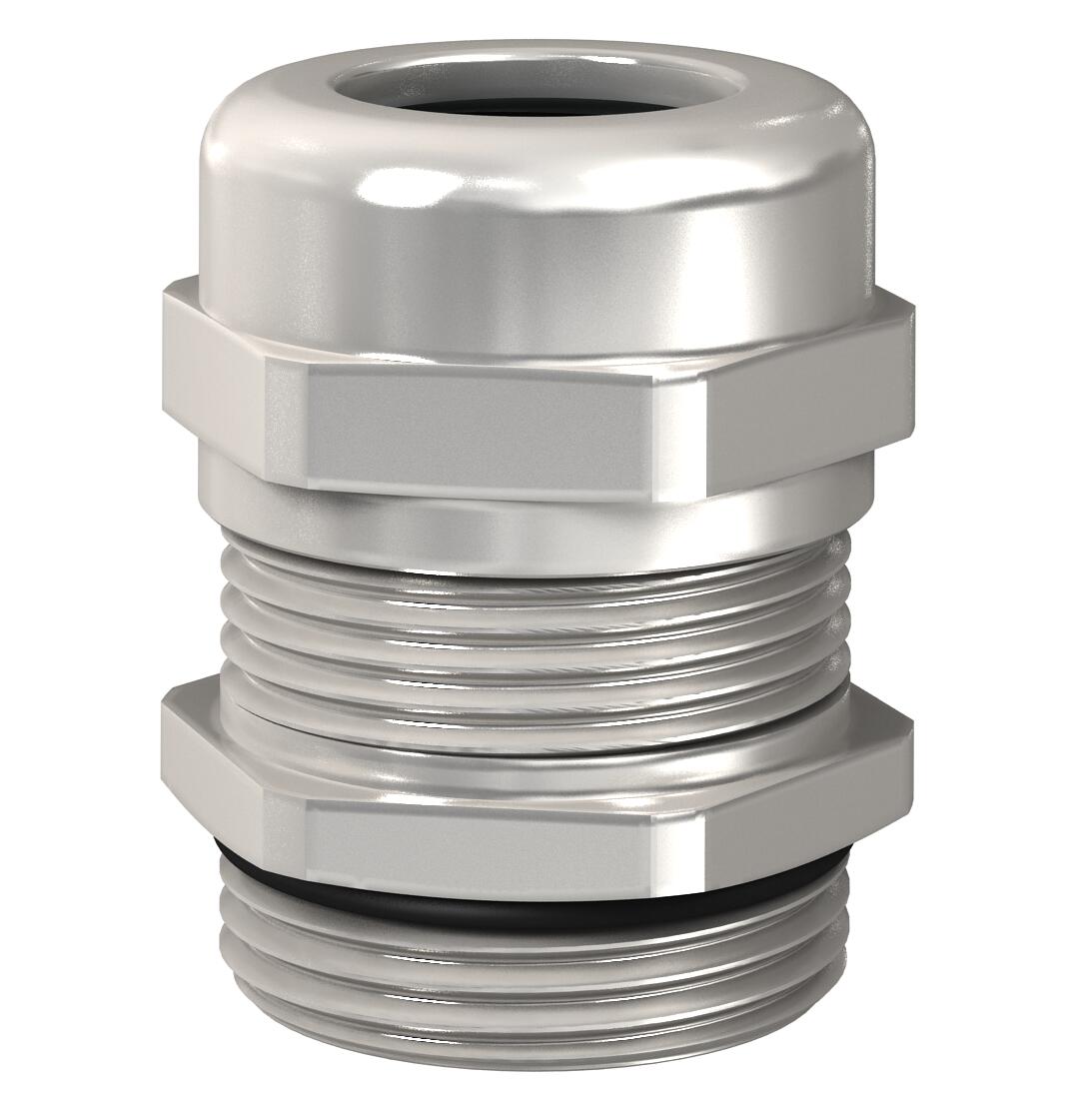

Dławik kablowy z nakrętką kołpakową, styk sprężynowy EMC, gwint metryczny, niklowany
Nr kat. 2086181 | EAN 4012195655534
- Opis produktu
-
Opis produktuWytrzymały dławik kablowy EMV z gwintem metrycznym wg IEC 423 o konstrukcji nakrętki kołpakowej gwarantującej dużą szczelność. Kontakt między dławikiem a ekranem kabla wytwarzany za pomocą sprężyny kontaktowej. Odciążenie ciągu, zabezpieczenie przed przekręceniem oraz szczelność na całym obszarze mocowania. Pierścień uszczelniający z neoprenu. Zacisk poliamidowy. Z zamontowanym wstępnie pierścieniem uszczelniającym gwint, zbadanym wg VDE zgodnie z DIN EN 50262, stopień ochrony IP68 przy 5 bar/1 h.
* Ceny zgodnie z notowaniem DEL.
-
- Dane techniczne
-
Dane techniczne

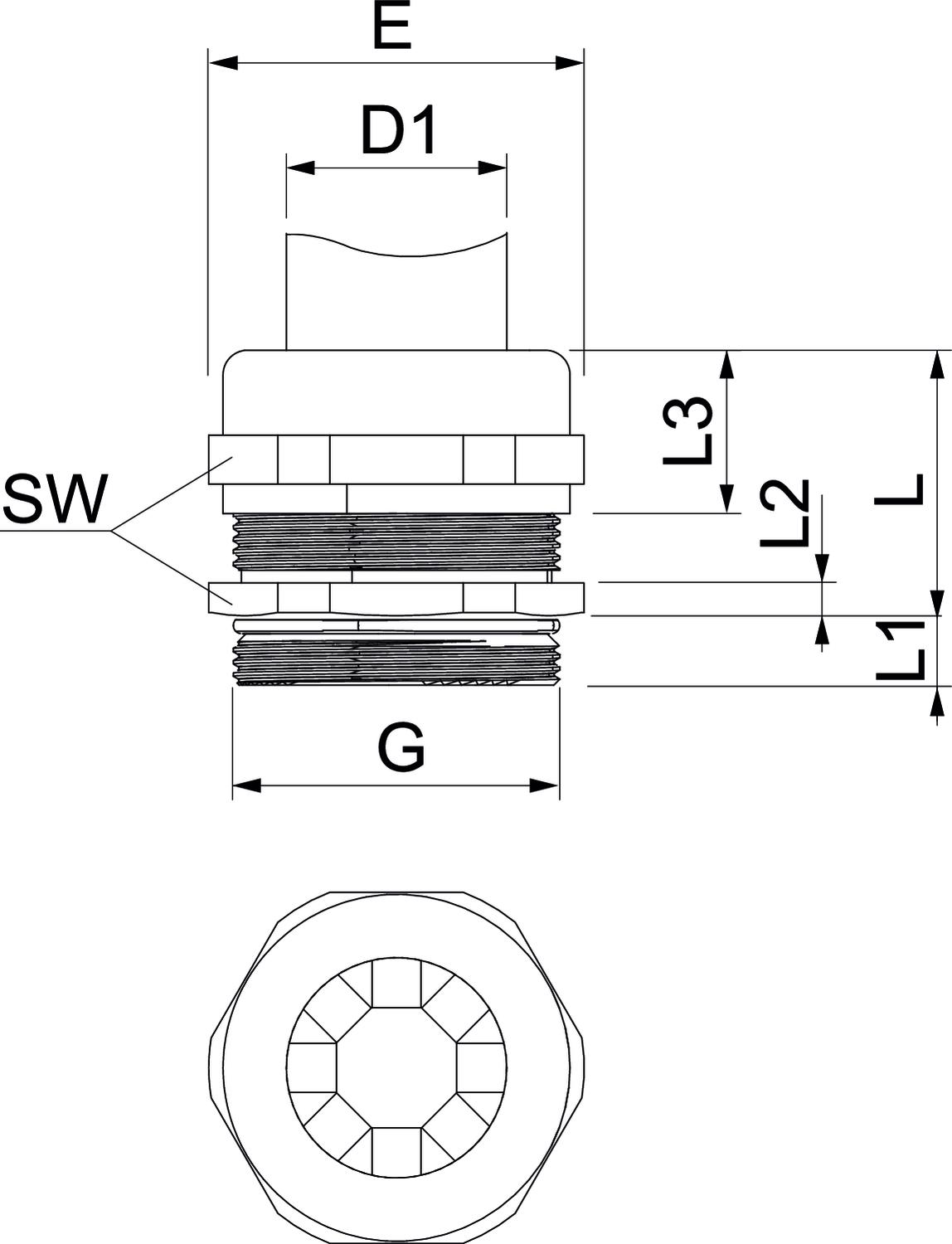

Bezhalogenowy brak Do strefy Ex bez Dławik kablowy do kabli płaskich brak Długość 43 mm Długość gwintu 8 mm Gwint M40 x 1,5 Materiał Mosiądz Mozliwość odciążania naprężeń tak Obszar uszczelnienia D maks. 27 mm Obszar uszczelnienia D min. 19 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Powierzchnia niklowane Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 43 Stopień ochrony IP 68 Szerokość 46 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M40 Wymiar D1 19 mm Wymiar E 46 mm Wymiar G M40x1,5 mm Wymiar L 33 mm Wymiar L1 8 mm Wymiar L2 4,5 mm Wymiar L3 16,4 mm Wysokość 41 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 100 °C Zakres temperatur min. -20 °C - Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM40 EMV-K / 2086181 , 0.28MB , pdfDeklaracja zgodności UE V-TEC VM40 EMV-K / 2086181 , 0.13MB , pdfDeklaracja zgodności UE Deklaracja zgodności UE ,REACH Deklaracja zgodności V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdf
