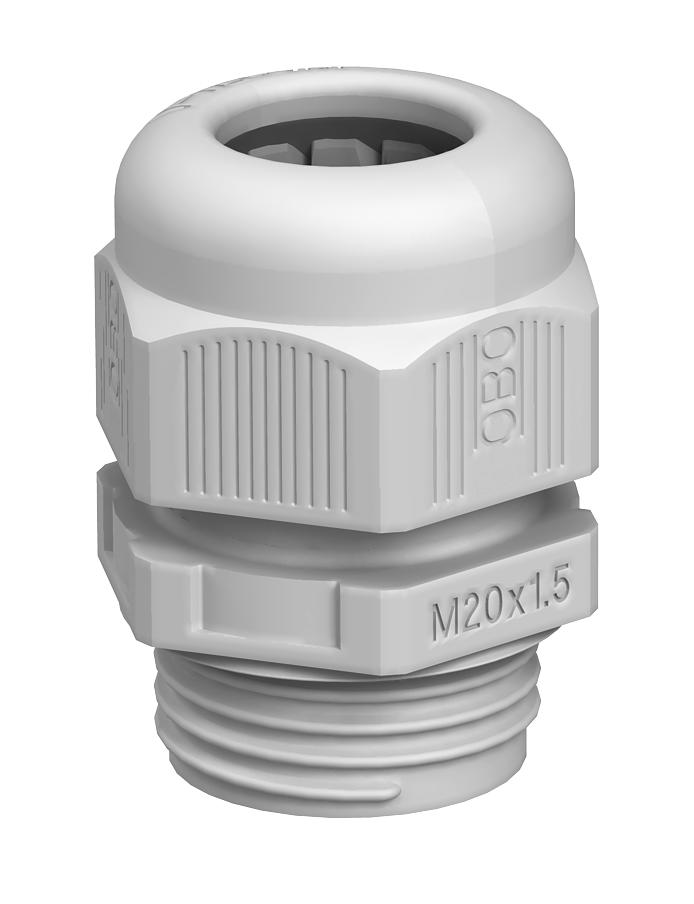

Dławik kablowy z nakrętką kołpakową, gwint metryczny, srebrnoszary
Nr kat. 2022847 | EAN 4012195532750
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewnienia szczelności i zapobiegania wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM firmy OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint przyłączeniowy metryczny lub PG umożliwia uniwersalne i wygodne zastosowanie. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur eksploatacji -20 °C do +65 °C.
-
- Dane techniczne
-
Dane techniczne

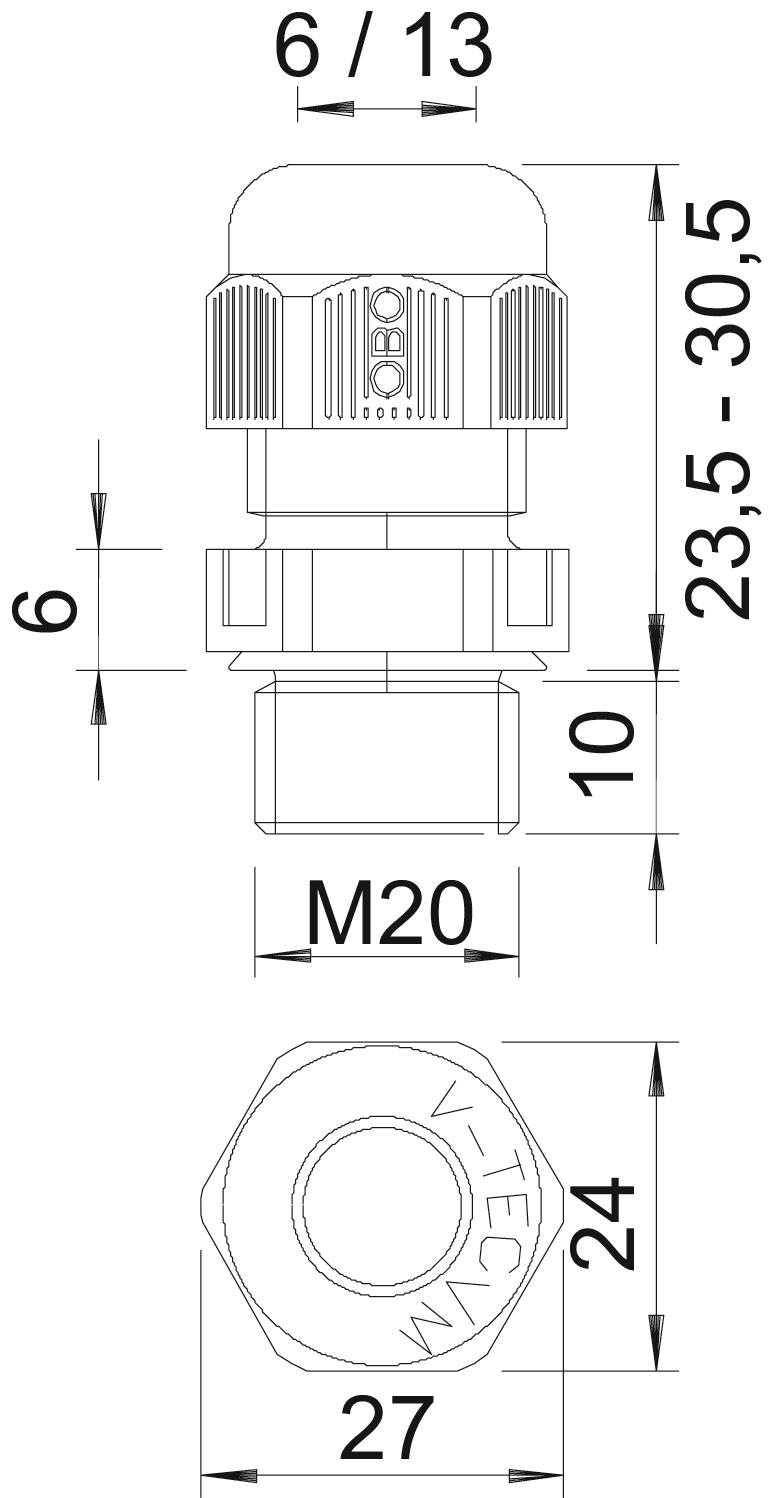

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 9 mm Gwint M20 x 1,5 Kolor srebrnoszary; RAL 7001 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 3,8 Nm Obszar uszczelnienia D maks. 13 mm Obszar uszczelnienia D min. 6 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 24 Rozmiar znamionowy gwintu 20 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0395 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M20 Wymiar E 27 mm Wymiar L maks. 30,5 mm Wymiar L. min. 23,5 mm Wymiar L1 10 mm Wymiar L2 6 mm Wymiar sześciokąta 27 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przeciwnakrętka, gwint metryczny, srebrnoszara
116 M20 SGR PA 2048779 100 Sztuka - Do pobrania
-
