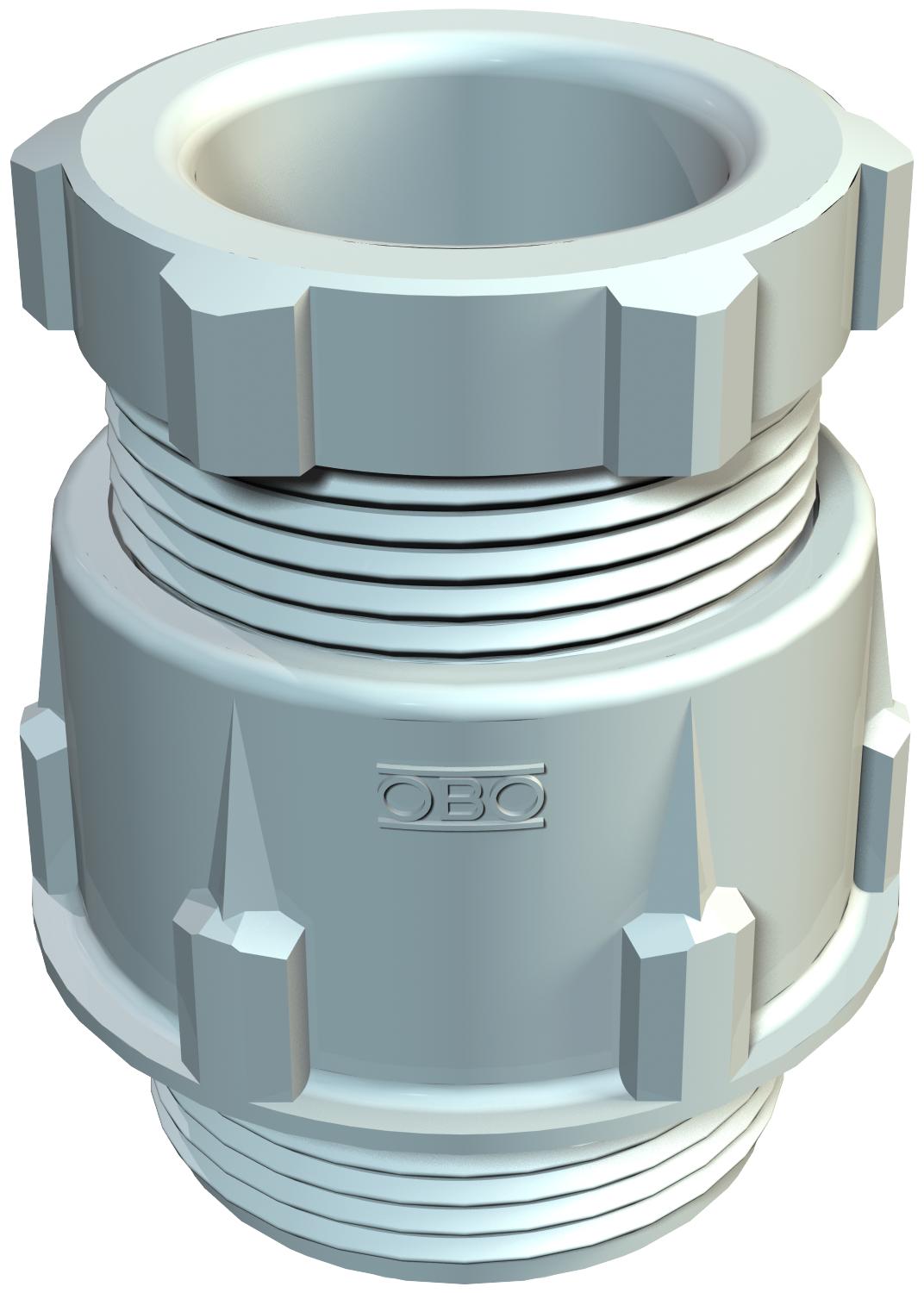

Dławik kablowy stożkowy, gwint PG, jasnoszary
Nr kat. 2036290 | EAN 4012195172758
- Opis produktu
-
Opis produktuStandardowy dławik kablowy, forma A według DIN 46320 z prostym pierścieniem uszczelniającym wykonanym z NR/SBR.
Gwint przyłączeniowy PG zgodny z DIN 40430.
Stopień ochrony: z pierścieniem uszczelniającym gwint IP65, bez pierścienia uszczelniającego gwint IP54
Uwaga: dławiki kablowe wykonane z polistyrenu należy dokręcać umiarkowanie ze względu na ryzyko pęknięć naprężeniowych!
Odporny na uderzenia
-
- Dane techniczne
-
Dane techniczne

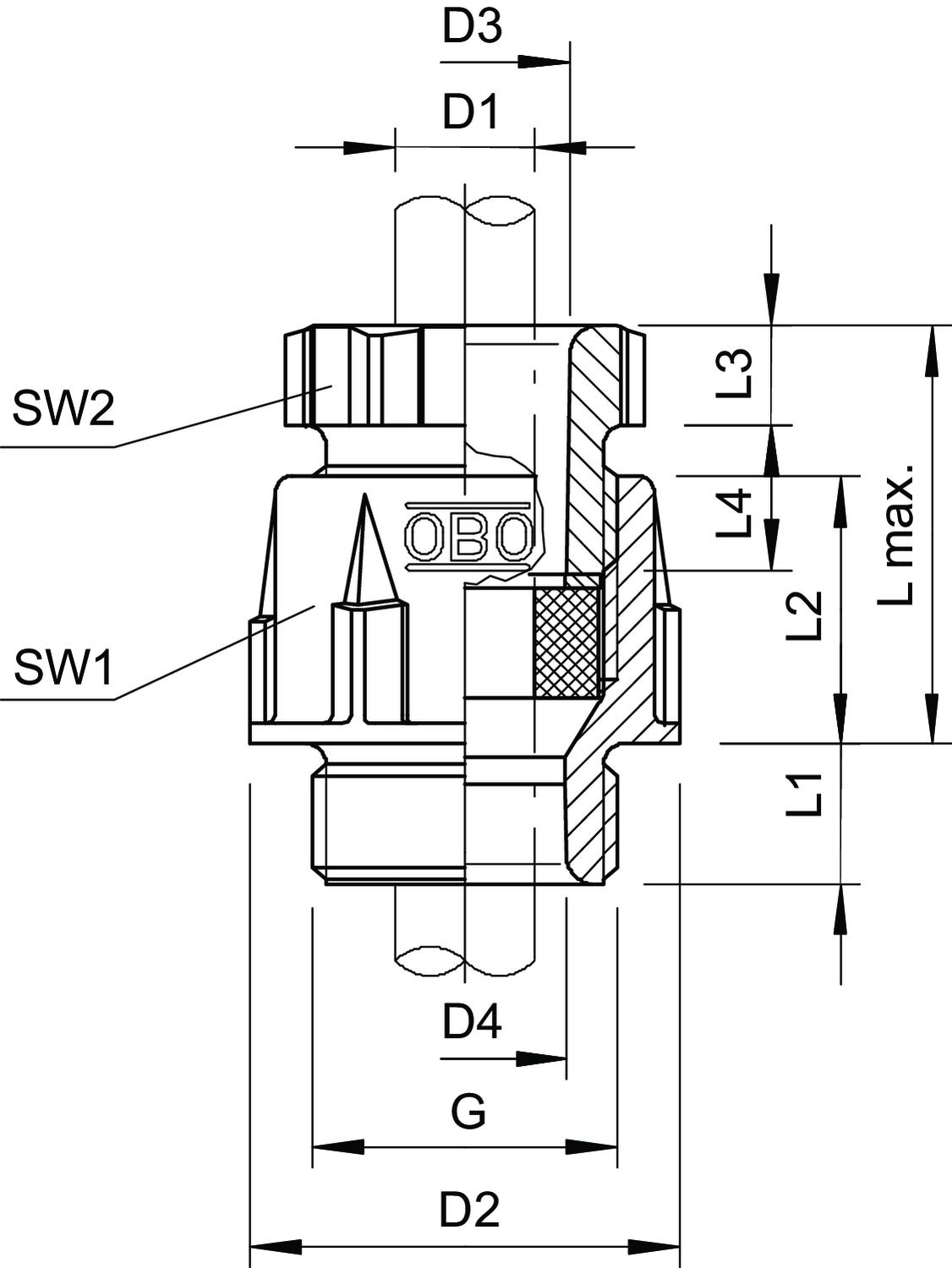

Bezhalogenowy tak Dimension D4 27,5 mm do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Długość 47,5 mm Długość gwintu 11 mm Gwint Pg 29 Kolor jasnoszary; RAL 7035 Materiał Polistyren Mozliwość odciążania naprężeń brak Obszar uszczelnienia D maks. 25 mm Obszar uszczelnienia D min. 18 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 42 mm Rozmiar klucza 2 40 mm Rozmiar znamionowy gwintu 29 Stopień ochrony IP 65 strefy zagrożone wybuchem brak Szerokość 47,5 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG29 Wymiar D1 25 mm Wymiar D2 47,5 mm Wymiar D3 30 mm Wymiar G Pg29 mm Wymiar L maks. 42 mm Wymiar L1 11 mm Wymiar L2 20,5 mm Wymiar L3 8 mm Wymiar L4 18 mm Wysokość 50 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak - Wszystkie typy
