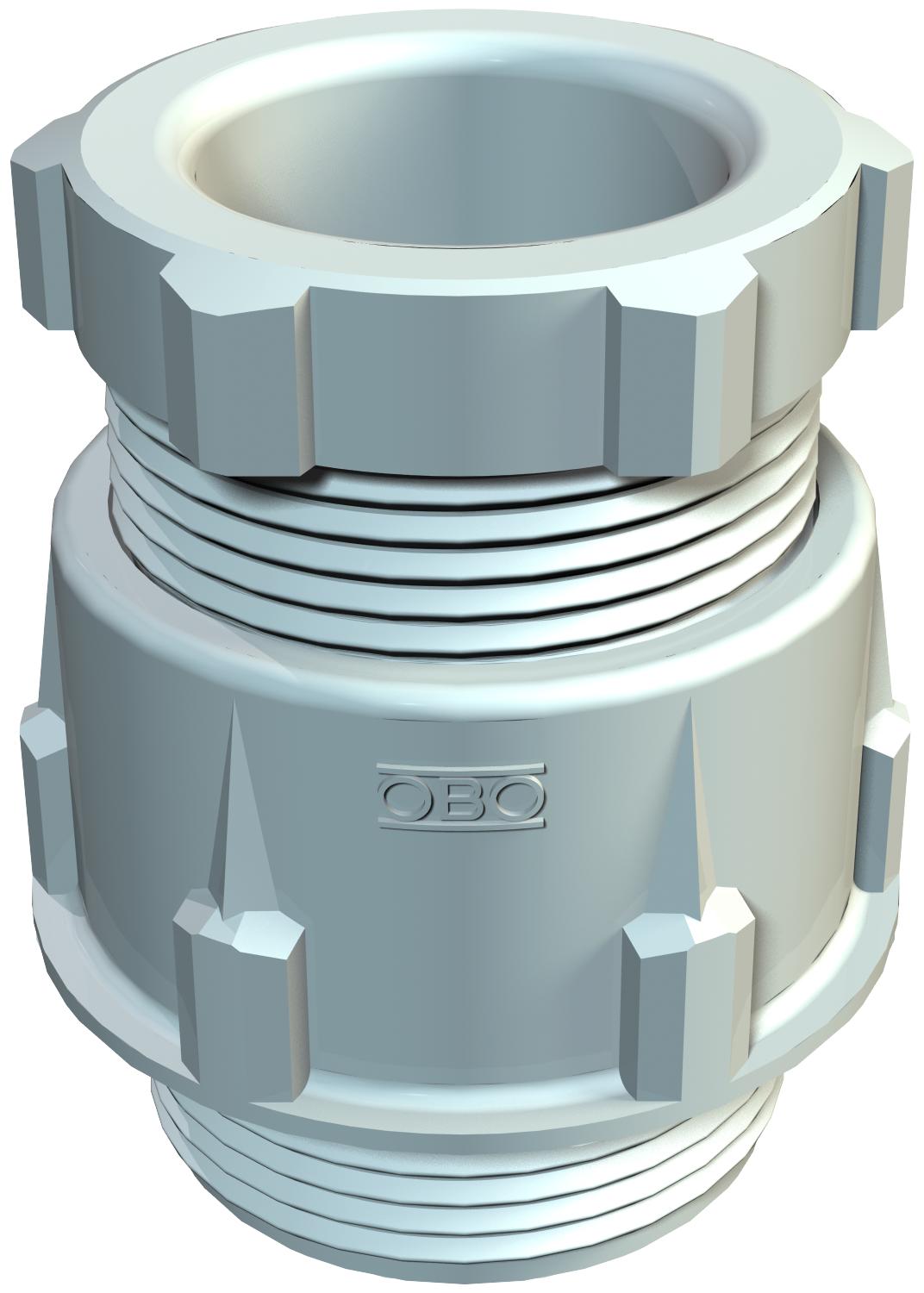

Dławik kablowy stożkowy, gwint PG, jasnoszary
Nr kat. 2036215 | EAN 4012195172635
- Opis produktu
-
Opis produktuStandardowy dławik kablowy, forma A według DIN 46320 z prostym pierścieniem uszczelniającym wykonanym z NR/SBR.
Gwint przyłączeniowy PG zgodny z DIN 40430.
Stopień ochrony: z pierścieniem uszczelniającym gwint IP65, bez pierścienia uszczelniającego gwint IP54
Uwaga: dławiki kablowe wykonane z polistyrenu należy dokręcać umiarkowanie ze względu na ryzyko pęknięć naprężeniowych!
Odporny na uderzenia
-
- Dane techniczne
-
Dane techniczne

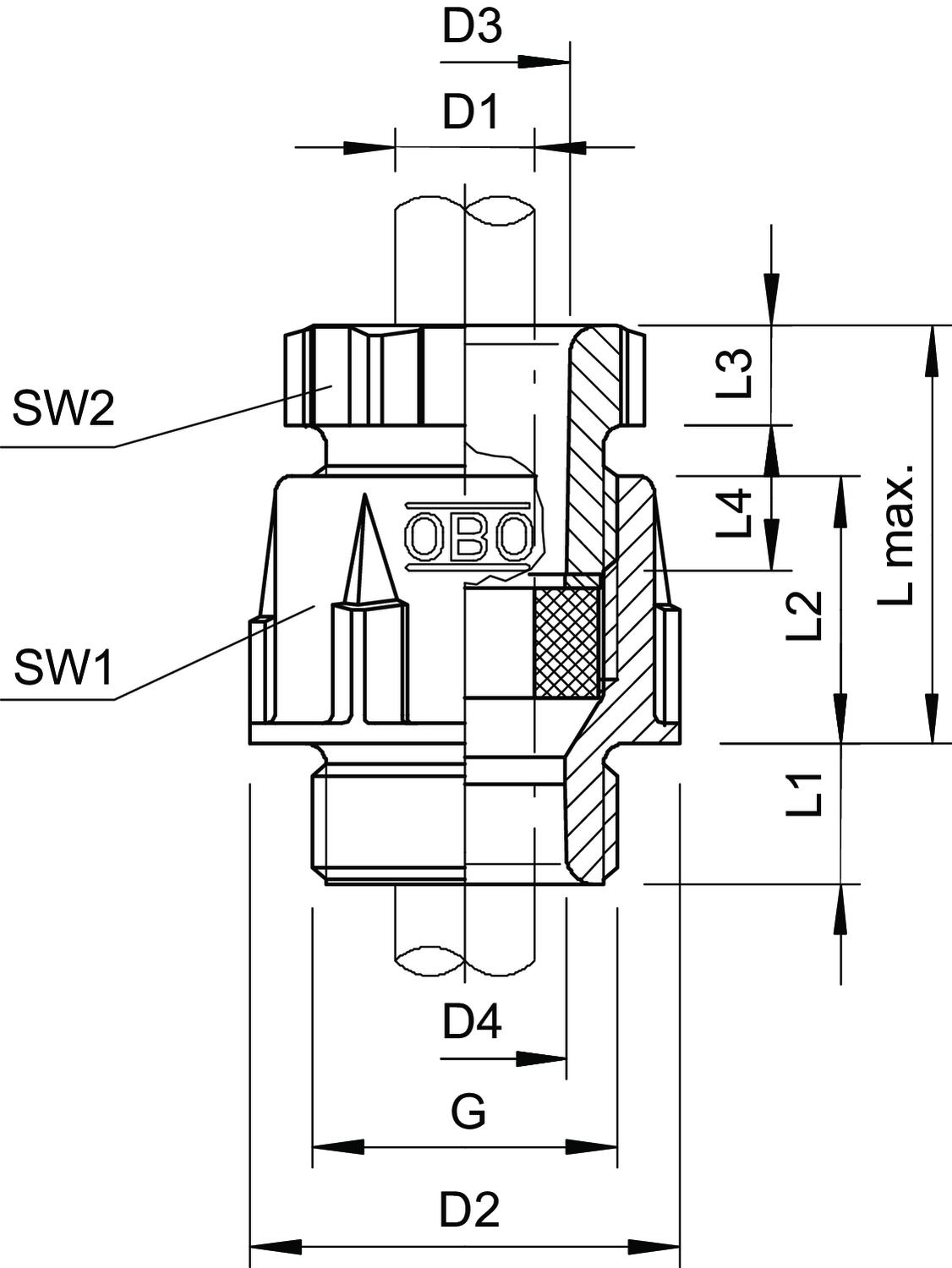

Bezhalogenowy tak Dimension D4 21 mm do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Długość 37,5 mm Długość gwintu 11 mm Gwint Pg 21 Kolor jasnoszary; RAL 7035 Materiał Polistyren Mozliwość odciążania naprężeń brak Obszar uszczelnienia D maks. 18 mm Obszar uszczelnienia D min. 14 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 33 mm Rozmiar klucza 2 30 mm Rozmiar znamionowy gwintu 21 Stopień ochrony IP 65 strefy zagrożone wybuchem brak Szerokość 37,5 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG21 Wymiar D1 18 mm Wymiar D2 37,5 mm Wymiar D3 21,2 mm Wymiar G Pg21 mm Wymiar L maks. 38 mm Wymiar L1 10 mm Wymiar L2 19 mm Wymiar L3 7 mm Wymiar L4 17 mm Wysokość 48 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 106 PG21 / 2036215 , 0.23MB , pdfDeklaracja zgodności UE 106 PG21 / 2036215 , 0.13MB , pdfREACH Deklaracja zgodności 106 PG21 / 2036215 , 0.12MB , pdfRoHS Deklaracja zgodności 106 PG21 / 2036215 , 0.12MB , pdf
