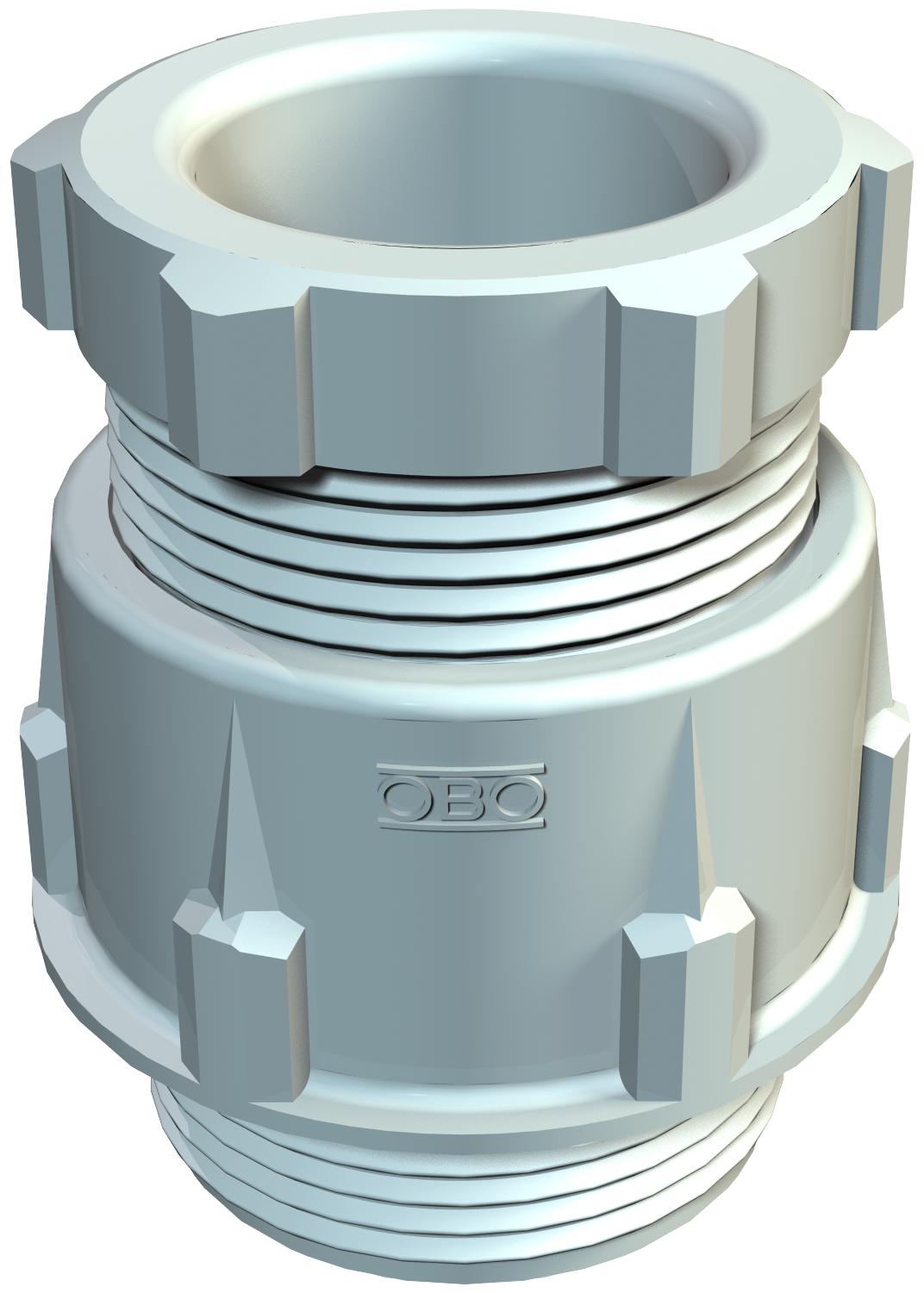

Dławik kablowy stożkowy, gwint PG, jasnoszary
Nr kat. 2036169 | EAN 4012195172574
- Opis produktu
-
Opis produktuStandardowy dławik kablowy, forma A według DIN 46320 z prostym pierścieniem uszczelniającym wykonanym z NR/SBR.
Gwint przyłączeniowy PG zgodny z DIN 40430.
Stopień ochrony: z pierścieniem uszczelniającym gwint IP65, bez pierścienia uszczelniającego gwint IP54
Uwaga: dławiki kablowe wykonane z polistyrenu należy dokręcać umiarkowanie ze względu na ryzyko pęknięć naprężeniowych!
Odporny na uderzenia
-
- Dane techniczne
-
Dane techniczne

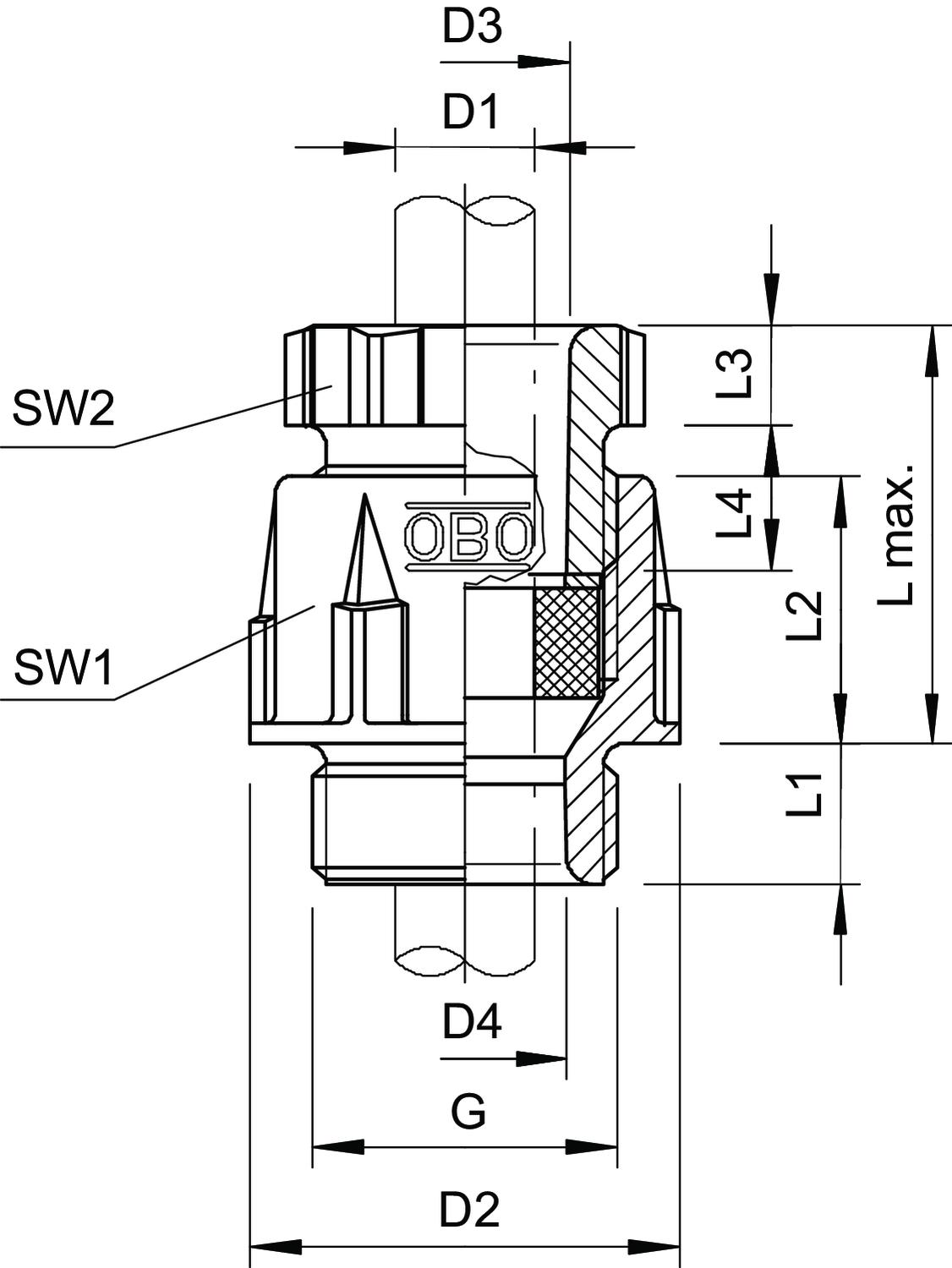

Bezhalogenowy tak Dimension D4 8 mm do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Długość 30 mm Długość gwintu 10 mm Gwint Pg 16 Kolor jasnoszary; RAL 7035 Materiał Polistyren Mozliwość odciążania naprężeń brak Obszar uszczelnienia D maks. 14 mm Obszar uszczelnienia D min. 10 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 27 mm Rozmiar klucza 2 23 mm Rozmiar znamionowy gwintu 16 Stopień ochrony IP 65 strefy zagrożone wybuchem brak Szerokość 30 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG16 Wymiar D1 14 mm Wymiar D2 30 mm Wymiar D3 16 mm Wymiar G Pg16 mm Wymiar L maks. 30 mm Wymiar L1 10 mm Wymiar L2 16,5 mm Wymiar L3 6 mm Wymiar L4 12 mm Wysokość 39 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 106 PG16 / 2036169 , 0.27MB , pdfDeklaracja zgodności UE 106 PG16 / 2036169 , 0.13MB , pdfREACH Deklaracja zgodności 106 PG16 / 2036169 , 0.12MB , pdfRoHS Deklaracja zgodności 106 PG16 / 2036169 , 0.12MB , pdf
