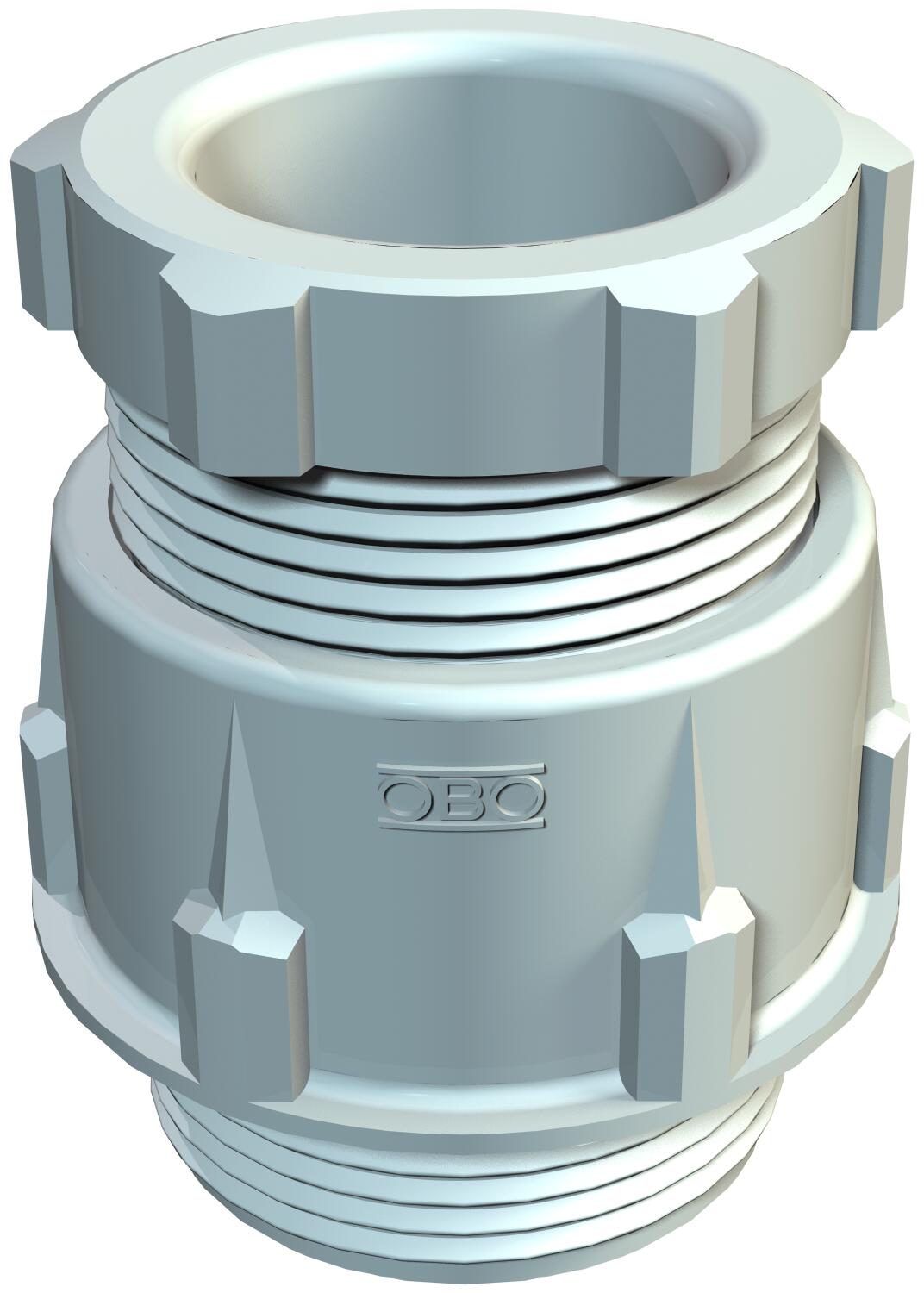

Dławik kablowy stożkowy, gwint PG, jasnoszary
Nr kat. 2036134 | EAN 4012195172390
- Opis produktu
-
Opis produktuStandardowy dławik kablowy, forma A według DIN 46320 z prostym pierścieniem uszczelniającym wykonanym z NR/SBR.
Gwint przyłączeniowy PG zgodny z DIN 40430.
Stopień ochrony: z pierścieniem uszczelniającym gwint IP65, bez pierścienia uszczelniającego gwint IP54
Uwaga: dławiki kablowe wykonane z polistyrenu należy dokręcać umiarkowanie ze względu na ryzyko pęknięć naprężeniowych!
Odporny na uderzenia
-
- Dane techniczne
-
Dane techniczne

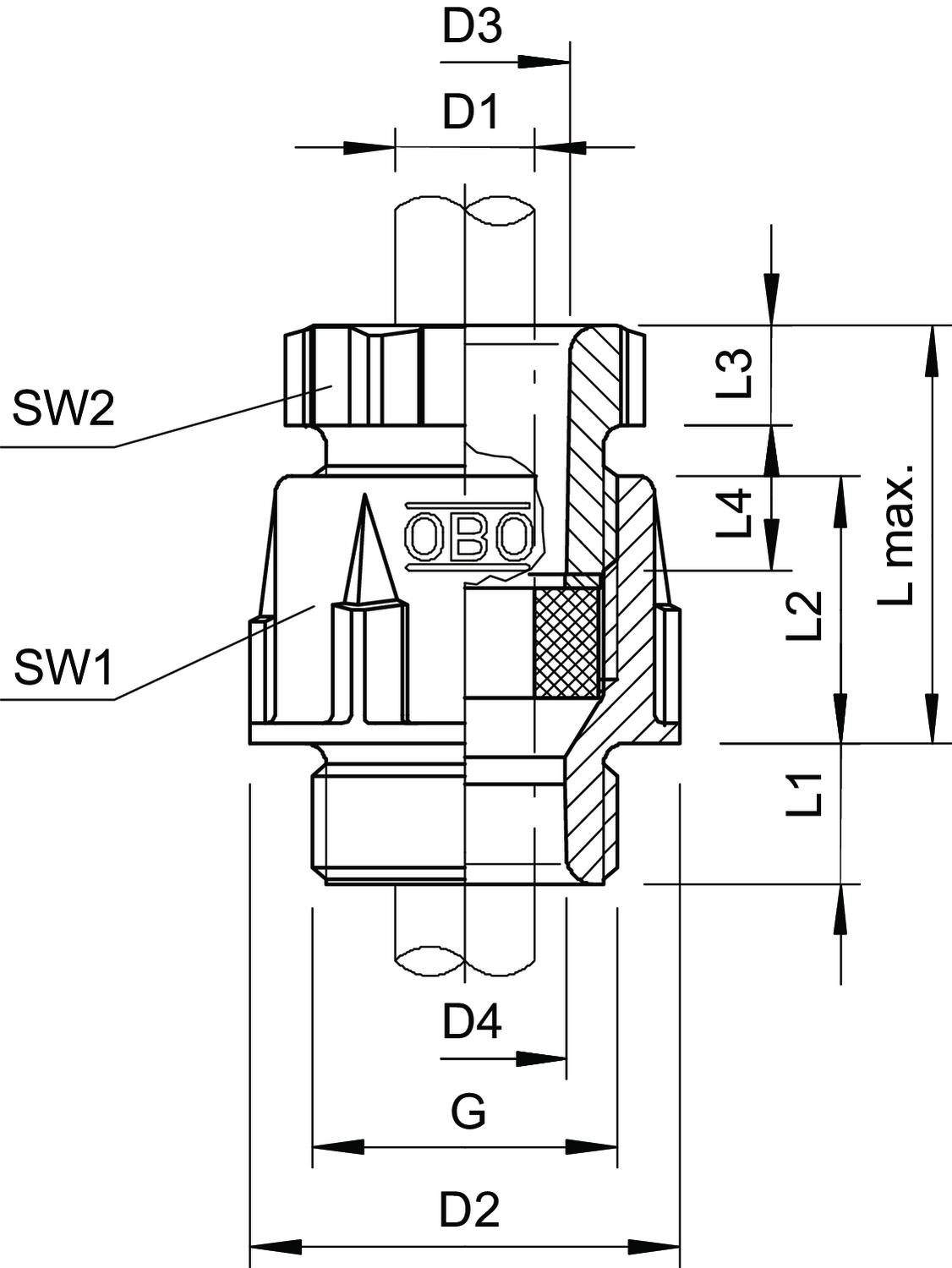

Bezhalogenowy tak Dimension D4 13,5 mm do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Długość 27 mm Długość gwintu 9 mm Gwint Pg 13,5 Kolor jasnoszary; RAL 7035 Materiał Polistyren Mozliwość odciążania naprężeń brak Obszar uszczelnienia D maks. 13 mm Obszar uszczelnienia D min. 9 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 24 mm Rozmiar klucza 2 21 mm Rozmiar znamionowy gwintu 13,5 Stopień ochrony IP 65 strefy zagrożone wybuchem brak Szerokość 27 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG13,5 Wymiar D1 13 mm Wymiar D2 27 mm Wymiar D3 13,4 mm Wymiar G Pg13,5 mm Wymiar L maks. 28 mm Wymiar L1 9 mm Wymiar L2 16 mm Wymiar L3 5 mm Wymiar L4 10,8 mm Wysokość 37 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak - Wszystkie typy
