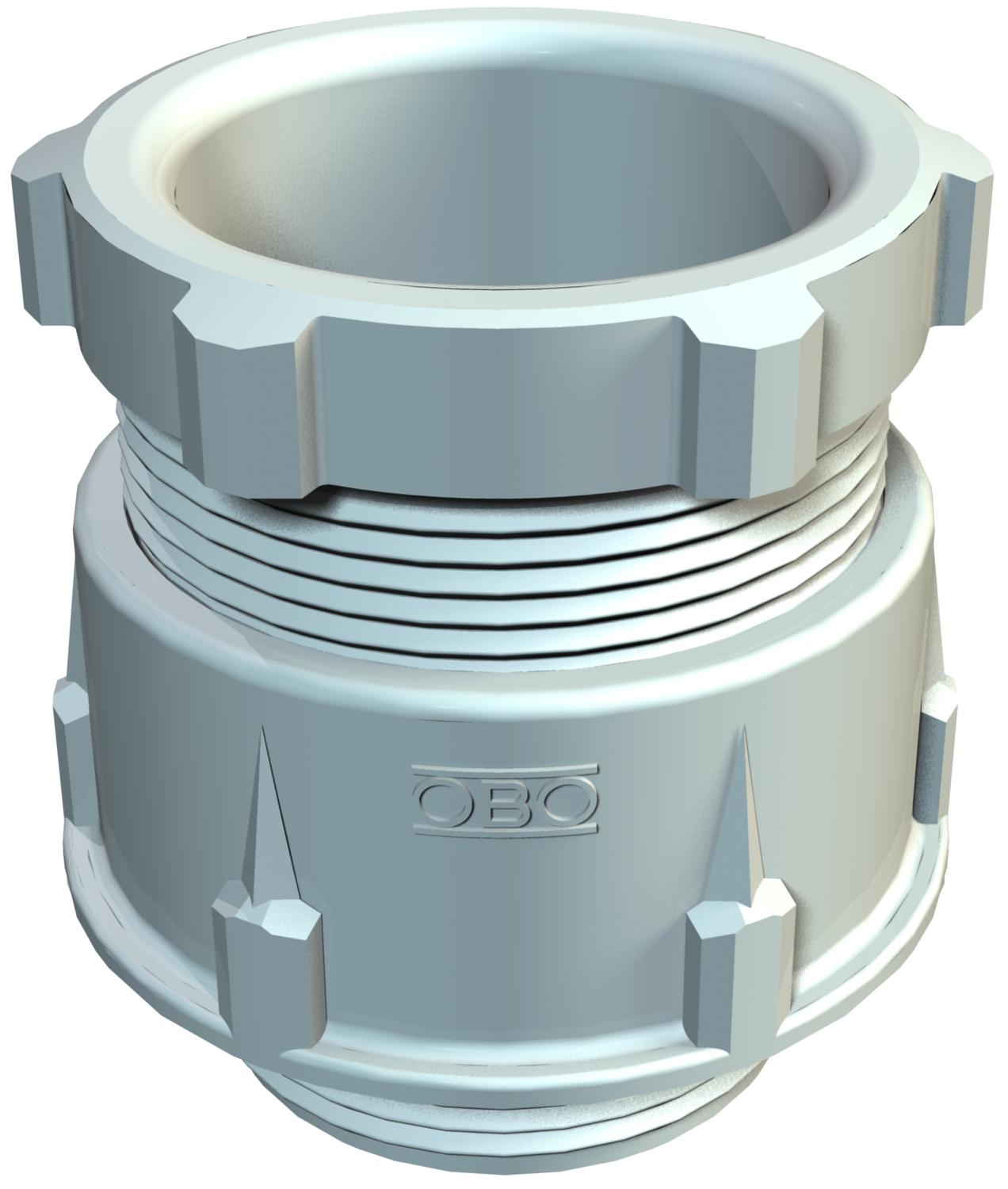

Dławik kablowy stożkowy, gwint metryczny, jasnoszary M20 x 1,5

Dławik kablowy stożkowy, gwint metryczny, jasnoszary

Nr kat. 2035332 | EAN 4012195465256

Nr kat. / Typ

Gwint

Opis produktu

Opis produktu

Standardowy dławik kablowy, forma A według DIN 46320 z prostym pierścieniem uszczelniającym z NR / SBR z metrycznym gwintem przyłączeniowym zgodnie z IEC 423.

Stopień ochrony: z pierścieniem uszczelniającym gwint IP65, bez pierścienia uszczelniającego gwint IP54

Uwaga: dławiki kablowe wykonane z polistyrenu należy dokręcać umiarkowanie ze względu na ryzyko pęknięć naprężeniowych!
Odporny na uderzenia

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Dimension D4	13,5 mm
do gazowych stref EX	bez
do pyłowych stref EX	bez
Do strefy Ex	bez
Dzielone połączenie śrubowe	brak
Długość	27 mm
Długość gwintu	9 mm
Gwint	M20 x 1,5
Kolor	jasnoszary; RAL 7035
Materiał	Polistyren
Mozliwość odciążania naprężeń	brak
Obszar uszczelnienia D maks.	13 mm
Obszar uszczelnienia D min.	9 mm
Ochrona przed zginaniem	brak
Odporny na uderzenia	tak
Rodzaj gwintu	metryczny
Rodzaj uszczelki	Pierścień uszczelniający
Rozmiar klucza 1	24 mm
Rozmiar klucza 2	21 mm

Rozmiar znamionowy gwintu	20
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,0294 kg CO₂e / 1 Sztuka
Stopień ochrony	IP 65
strefy zagrożone wybuchem	brak
Szerokość	27 mm
Wkładka uszczelniająca do kilku przewodów	brak
Wykonanie	prosty
Wymiar	M20

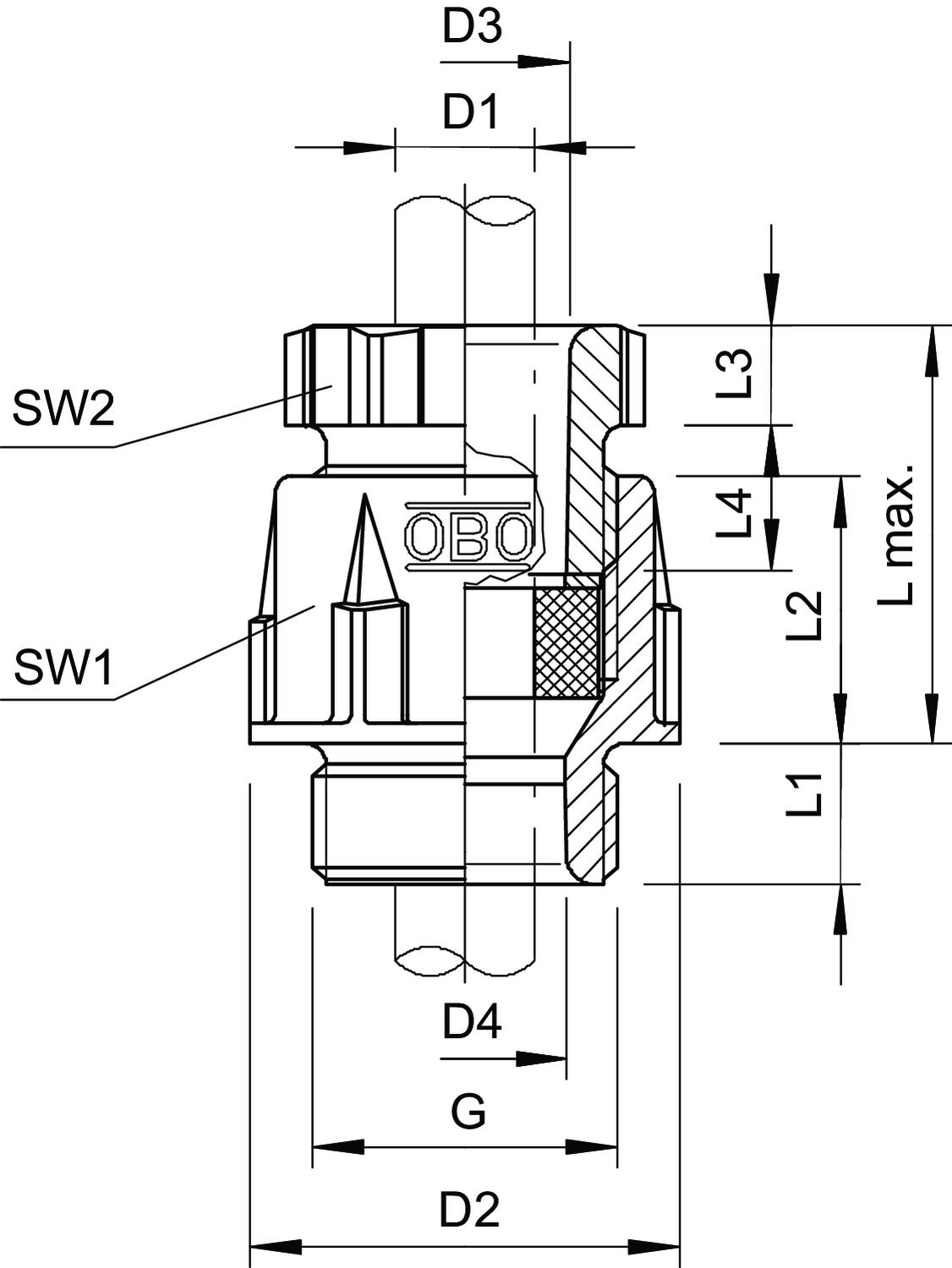

Wymiar D1	13 mm
Wymiar D2	27 mm
Wymiar D3	13,4 mm
Wymiar G	M20x1,5 mm
Wymiar L maks.	28 mm
Wymiar L1	9 mm
Wymiar L2	16 mm
Wymiar L3	5 mm
Wymiar L4	10,8 mm
Wysokość	35 mm
Wzmocniona włóknem szklanym	brak
Z przeciwnakrętką	brak
