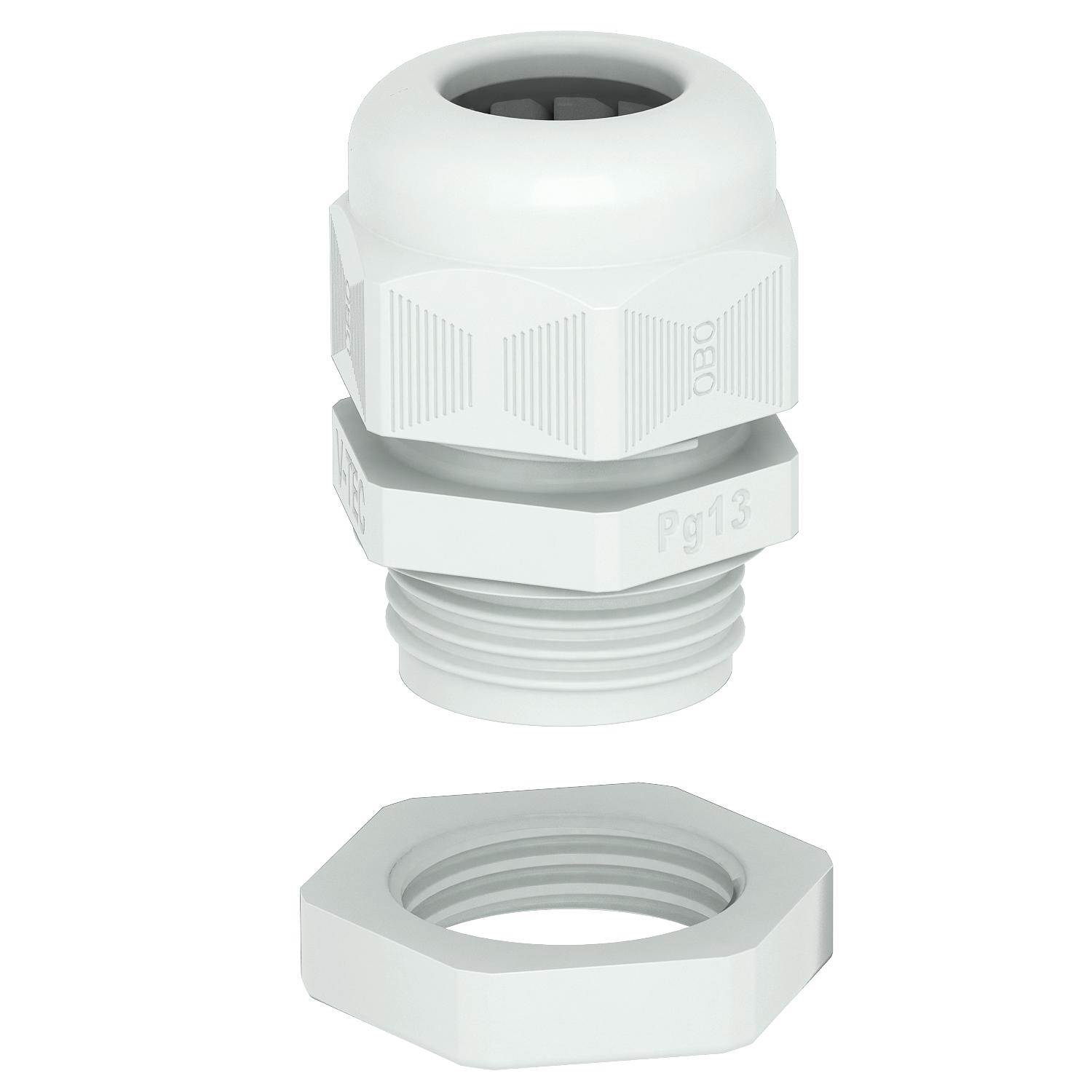

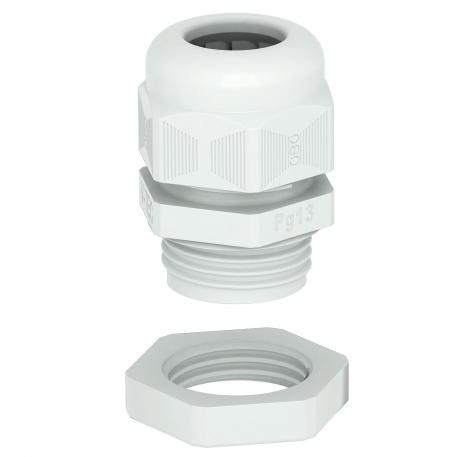

Dławik kablowy, gwint PG, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2024657 | EAN 4012195861041
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint łączący PG. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
Kolumna tabeli D1: Obszar uszczelnienia zgodnie z VDE 0619, gdy nie jest wymagane odciążenie naprężeń rozciągających.
Kolumna tabeli D2: Obszar uszczelnienia wraz z odciążeniem naprężeń i zabezpieczeniem przed przekręceniem zgodnie z VDE 0619.
-
- Dane techniczne
-
Dane techniczne

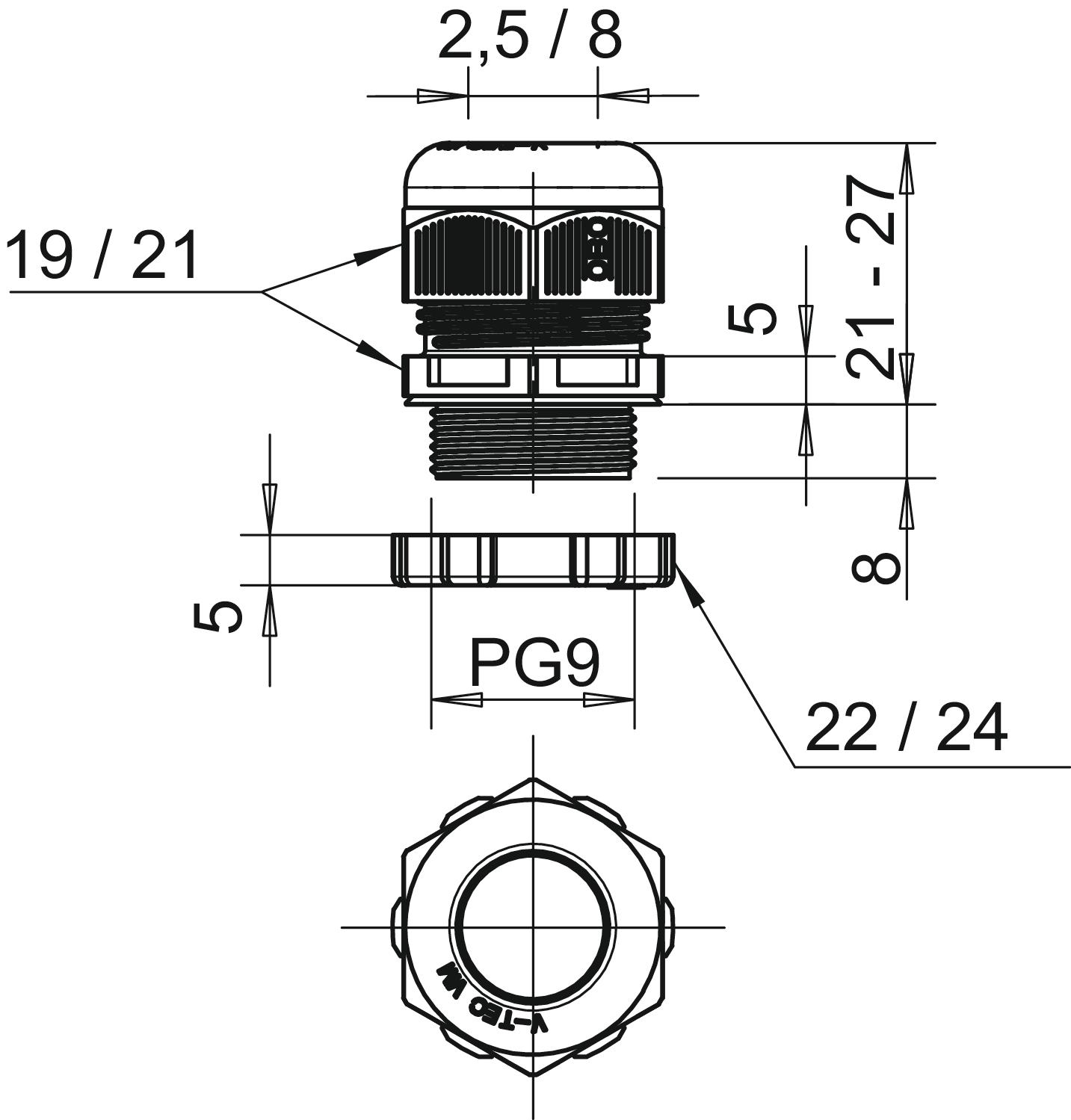

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 8 mm Gwint Pg 9 Kolor jasnoszary; RAL 7035 Materiał Poliamid Mozliwość odciążania naprężeń tak Obszar uszczelnienia D maks. 8 mm Obszar uszczelnienia D min. 2,5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 19 mm Rozmiar klucza 2 22 mm Rozmiar znamionowy gwintu 9 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG9 Wymiar E1 (mm) 24 mm Wymiar E2 21 mm Wymiar L maks. 27 mm Wymiar L. min. 21 mm Wymiar L1 8 mm Wymiar L2 5 mm Wymiar L3 5 mm Wymiar sześciokąta 21 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC PG9+ LGR / 2024657 , 0.23MB , pdfDeklaracja zgodności UE V-TEC PG9+ LGR / 2024657 , 0.06MB , pdfREACH Deklaracja zgodności V-TEC PG9+ LGR / 2024657 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC PG9+ LGR / 2024657 , 0.12MB , pdf
