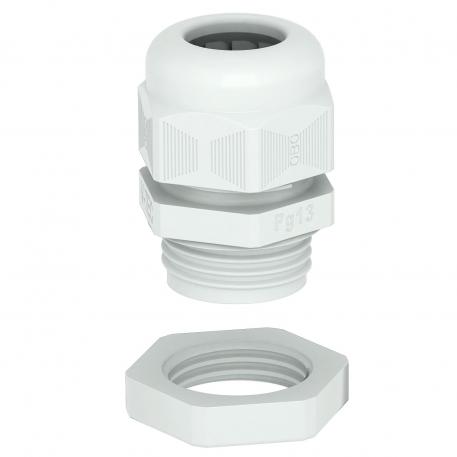

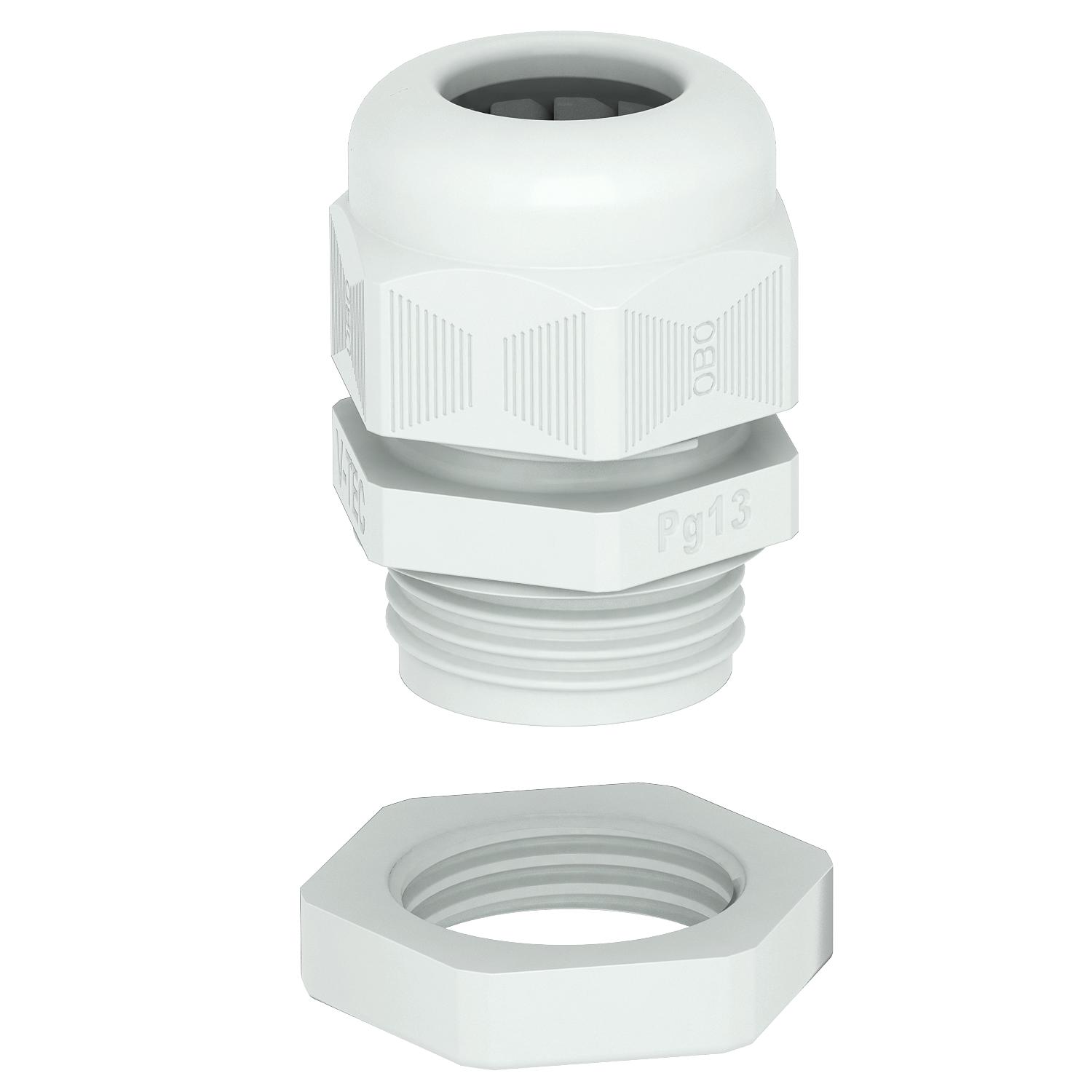

Dławik kablowy, gwint PG, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2024655 | EAN 4012195861003
- Opis produktu
-
Opis produktuKabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Kolumna tabeli D1: Obszar uszczelnienia zgodnie z VDE 0619, gdy nie jest wymagane odciążenie naprężeń rozciągających.
Kolumna tabeli D2: Obszar uszczelnienia wraz z odciążeniem naprężeń i zabezpieczeniem przed przekręceniem zgodnie z VDE 0619.
-
- Dane techniczne
-
Dane techniczne

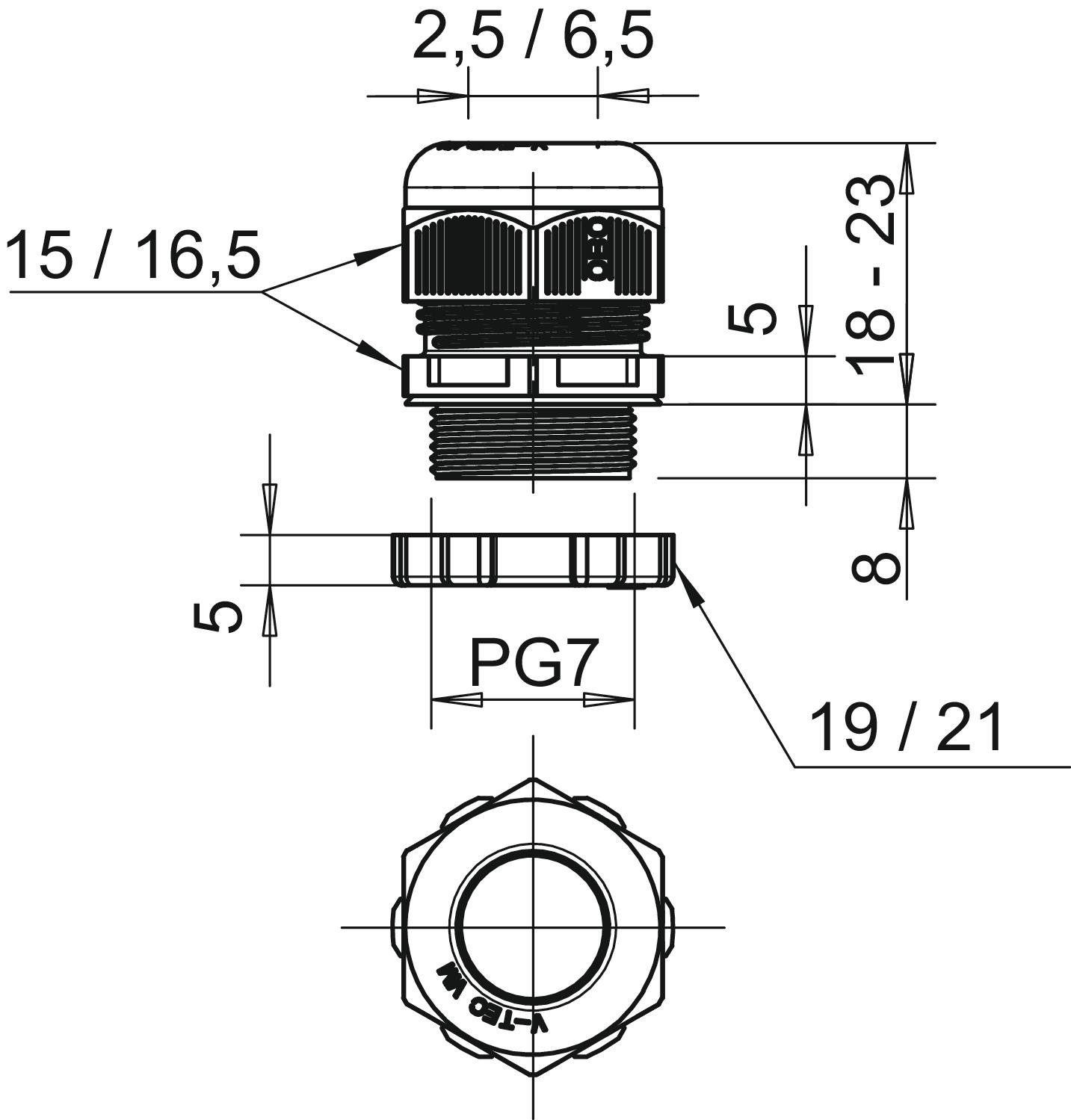

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 8 mm Gwint Pg 7 Kolor jasnoszary; RAL 7035 Materiał Poliamid Mozliwość odciążania naprężeń tak Obszar uszczelnienia D maks. 6,5 mm Obszar uszczelnienia D min. 2,5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 15 mm Rozmiar klucza 2 19 mm Rozmiar znamionowy gwintu 7 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0285 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG7 Wymiar E1 (mm) 16,5 mm Wymiar E2 21 mm Wymiar L maks. 23 mm Wymiar L. min. 18 mm Wymiar L1 8 mm Wymiar L2 5 mm Wymiar L3 5 mm Wymiar sześciokąta 16,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC PG7+ LGR / 2024655 , 0.23MB , pdfDeklaracja zgodności UE V-TEC PG7+ LGR / 2024655 , 0.13MB , pdfDeklaracja zgodności UE Deklaracja zgodności UE ,Brytyjska Deklaracja Zgodności V-TEC PG7+ LGR / 2024655 , 0.09MB , pdfREACH Deklaracja zgodności V-TEC PG7+ LGR / 2024655 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC PG7+ LGR / 2024655 , 0.12MB , pdf
