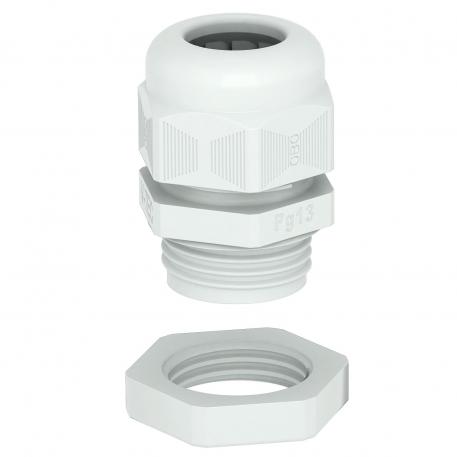

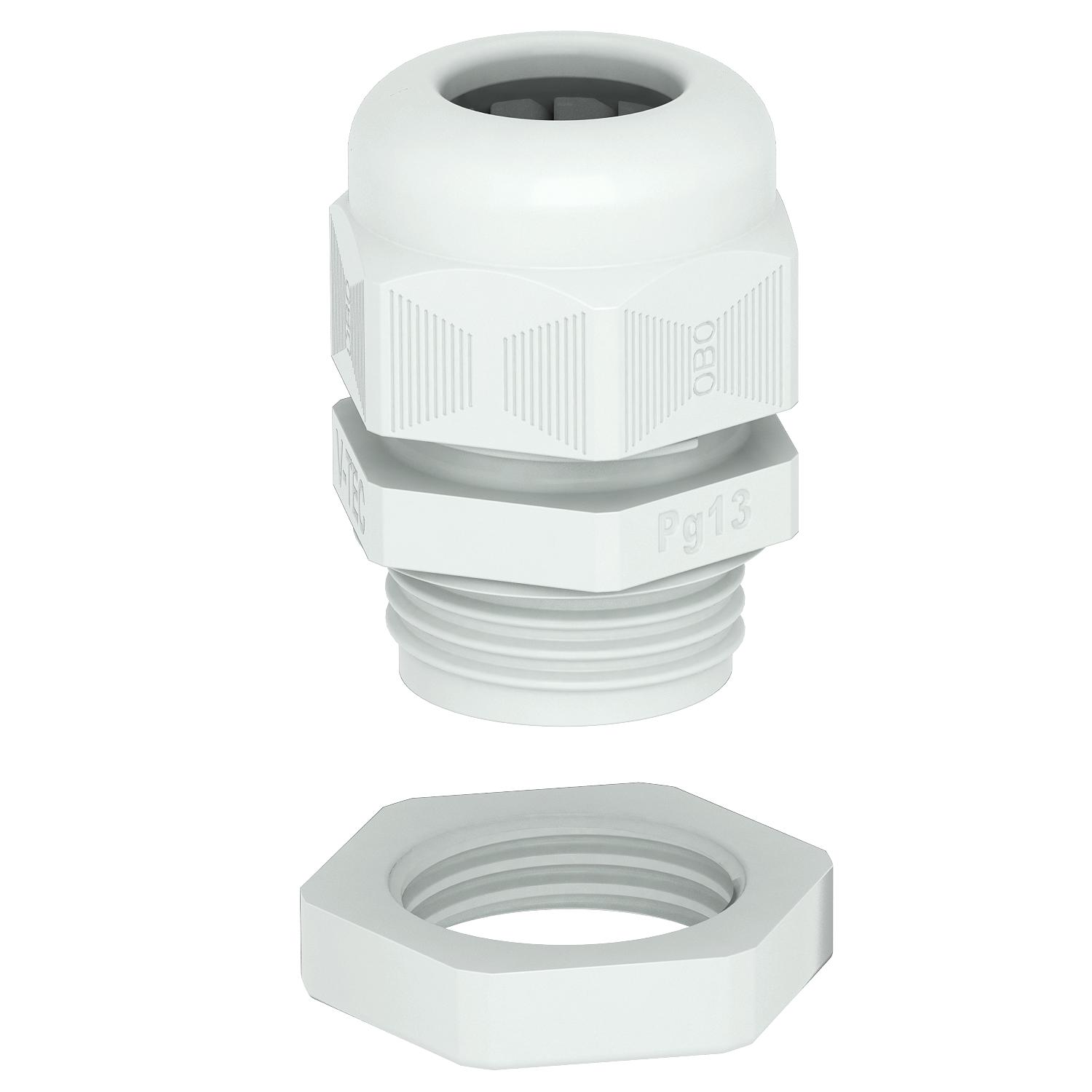

Dławik kablowy, gwint PG, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2024673 | EAN 4012195861126
- Opis produktu
-
Opis produktuKabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Kolumna tabeli D1: Obszar uszczelnienia zgodnie z VDE 0619, gdy nie jest wymagane odciążenie naprężeń rozciągających.
Kolumna tabeli D2: Obszar uszczelnienia wraz z odciążeniem naprężeń i zabezpieczeniem przed przekręceniem zgodnie z VDE 0619.
-
- Dane techniczne
-
Dane techniczne

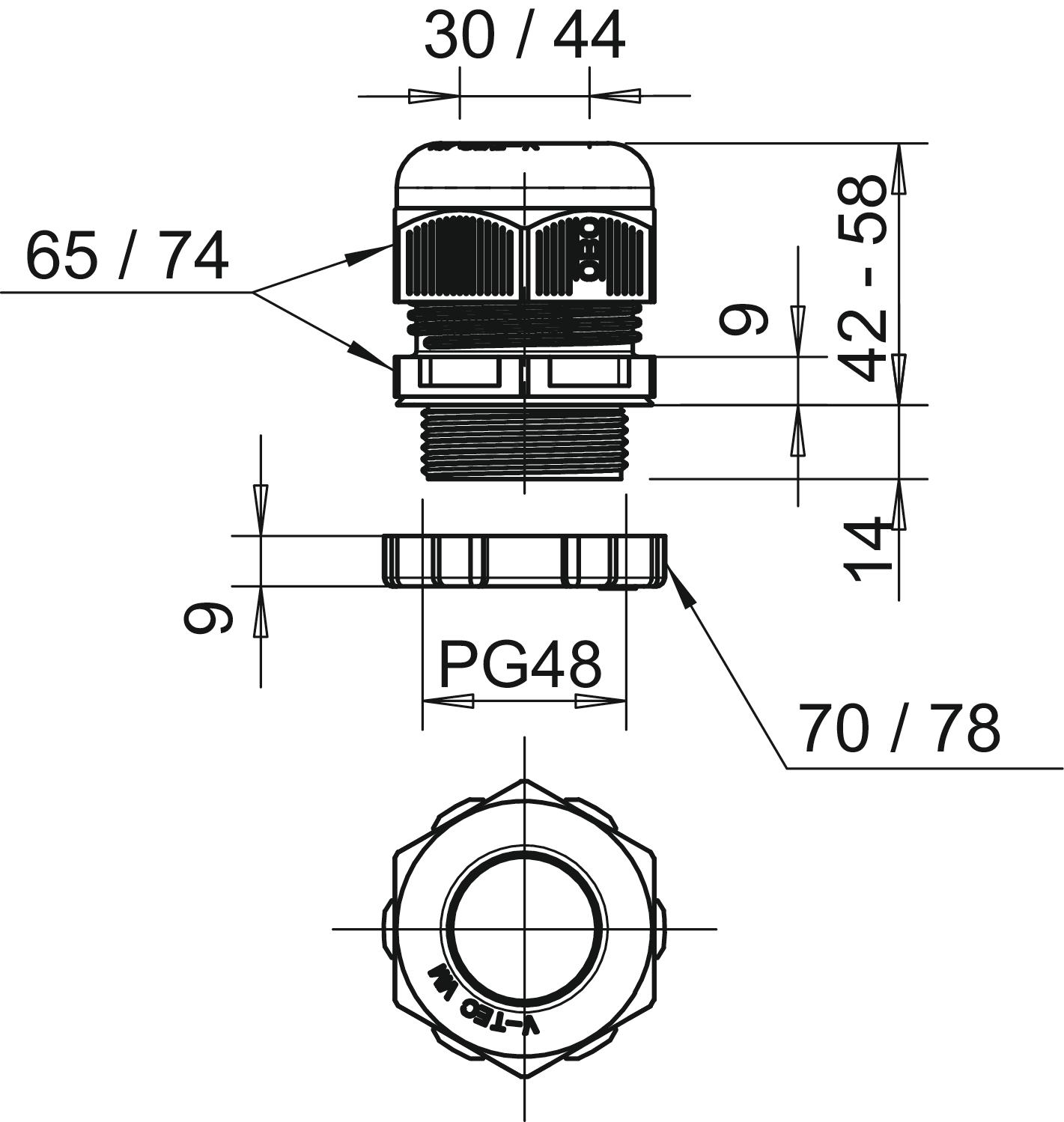

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 14 mm Gwint Pg 48 Kolor jasnoszary; RAL 7035 Materiał Poliamid Mozliwość odciążania naprężeń tak Obszar uszczelnienia D maks. 44 mm Obszar uszczelnienia D min. 30 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 65 mm Rozmiar klucza 2 70 mm Rozmiar znamionowy gwintu 48 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,5325 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG48 Wymiar E1 (mm) 74 mm Wymiar E2 78 mm Wymiar L maks. 58 mm Wymiar L. min. 42 mm Wymiar L1 14 mm Wymiar L2 9 mm Wymiar L3 8 mm Wymiar sześciokąta 74 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC PG48+ LGR / 2024673 , 0.25MB , pdfDeklaracja zgodności UE V-TEC PG48+ LGR / 2024673 , 0.13MB , pdfDeklaracja zgodności UE Deklaracja zgodności UE ,Brytyjska Deklaracja Zgodności V-TEC PG48+ LGR / 2024673 , 0.09MB , pdfREACH Deklaracja zgodności V-TEC PG48+ LGR / 2024673 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC PG48+ LGR / 2024673 , 0.12MB , pdf
