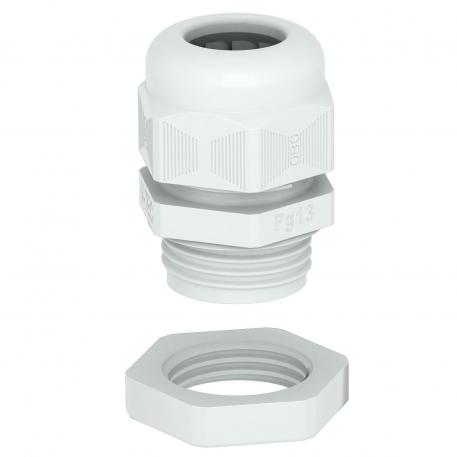

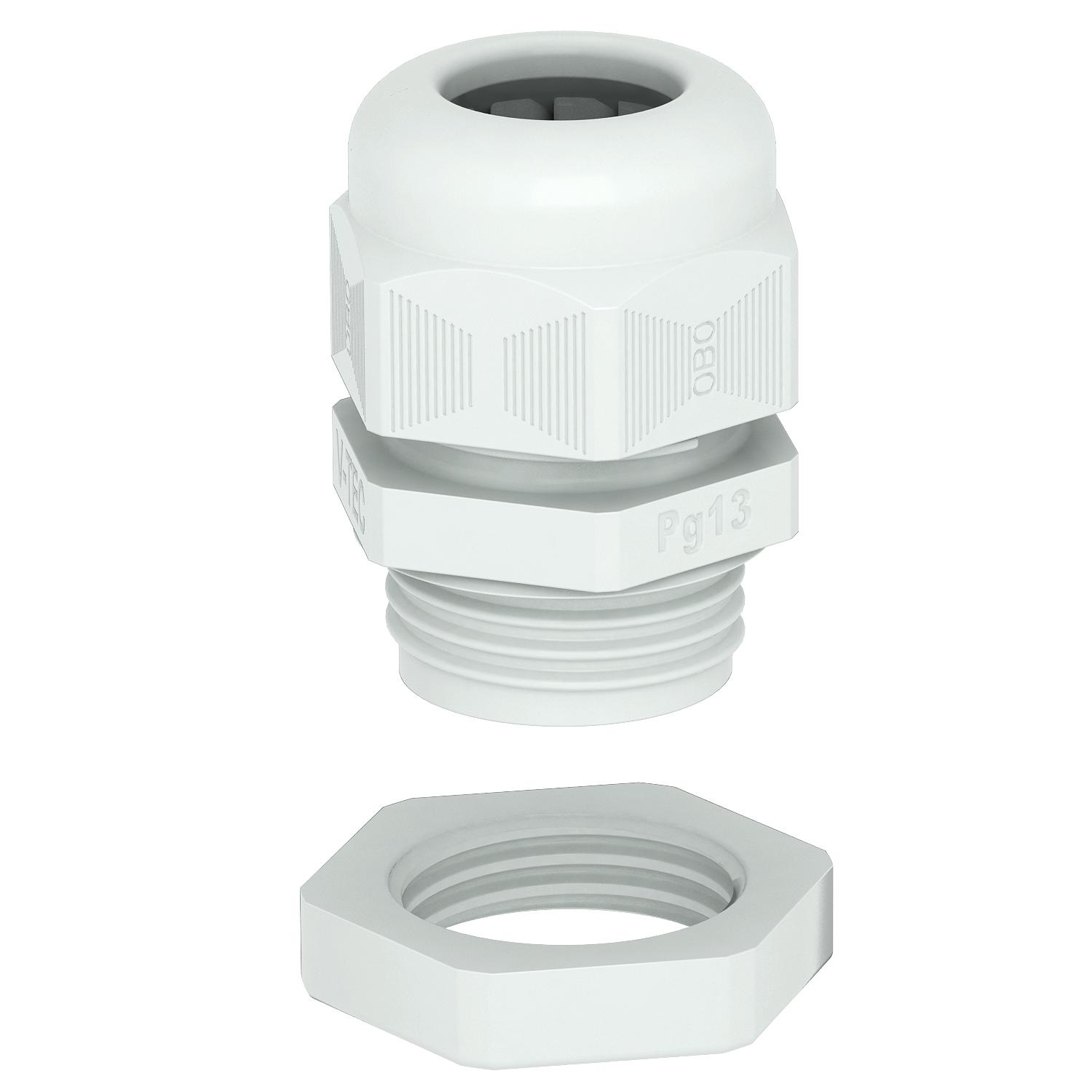

Dławik kablowy, gwint PG, zestaw z przeciwnakrętką, jasnoszary

Nr kat. 2024669 | EAN 4012195861102

Nr kat. / Typ

Gwint

Wkładka uszczelniająca do kilku przewodów	brak

Kolor	jasnoszary; RAL 7035

Opis produktu

Opis produktu

Szybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.

Gwint łączący PG. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.

Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.

Zakres temperatur pracy: -20°C do +65°C
Kolumna tabeli D1: Obszar uszczelnienia zgodnie z VDE 0619, gdy nie jest wymagane odciążenie naprężeń rozciągających.
Kolumna tabeli D2: Obszar uszczelnienia wraz z odciążeniem naprężeń i zabezpieczeniem przed przekręceniem zgodnie z VDE 0619.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do gazowych stref EX	bez
do pyłowych stref EX	bez
Do strefy Ex	bez
Dzielone połączenie śrubowe	brak
Dławik kablowy do kabli płaskich	brak
Długość gwintu	13 mm
Gwint	Pg 36
Kolor	jasnoszary; RAL 7035
Materiał	Poliamid
Mozliwość odciążania naprężeń	tak
Obszar uszczelnienia D maks.	32 mm
Obszar uszczelnienia D min.	18 mm
Ochrona przed zginaniem	brak
Odporny na uderzenia	brak
Rodzaj gwintu	PG
Rodzaj uszczelki	Pierścień uszczelniający
Rozmiar klucza 1	53 mm
Rozmiar klucza 2	60 mm

Rozmiar znamionowy gwintu	36
Skok gwintu	1,5 mm
Stopień ochrony	IP 68
strefy zagrożone wybuchem	brak
Wkładka uszczelniająca do kilku przewodów	brak
Wykonanie	prosty

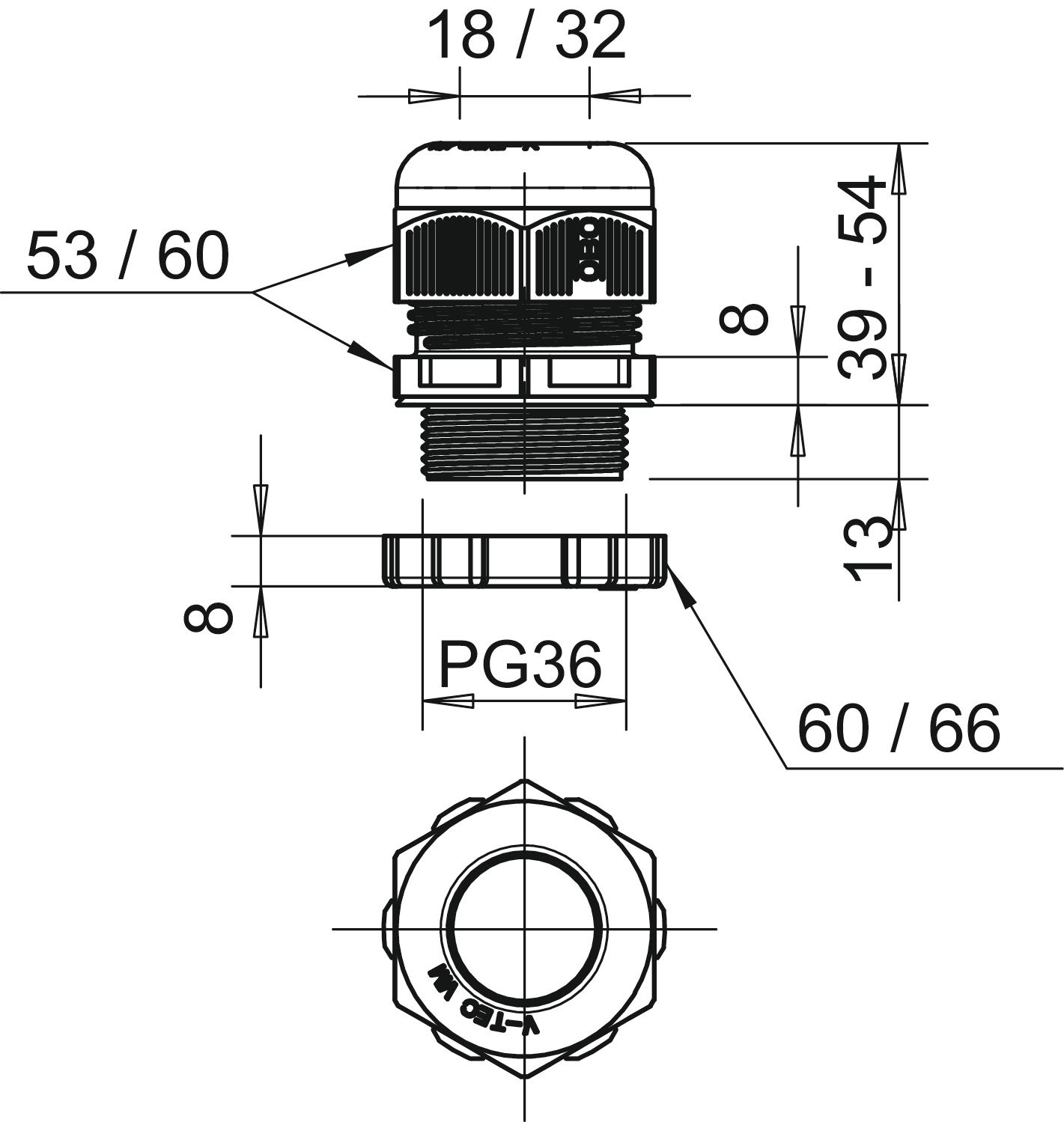

Wymiar	PG36
Wymiar E1 (mm)	60 mm
Wymiar E2	66 mm
Wymiar L maks.	54 mm
Wymiar L. min.	39 mm
Wymiar L1	13 mm
Wymiar L2	8 mm
Wymiar L3	8 mm
Wymiar sześciokąta	60 mm
Wzmocniona włóknem szklanym	brak
Z przeciwnakrętką	tak
Zakres temperatur maks.	65 °C
Zakres temperatur min.	-20 °C

Wszystkie typy

Wszystkie typy

Typ	Gwint	Wkładka uszczelniająca do kilku przewodów	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
V-TEC PG7+ LGR	Pg 7	brak	jasnoszary; RAL 7035	2024655	Sztuka	50 Sztuka
V-TEC PG9+ LGR	Pg 9	brak	jasnoszary; RAL 7035	2024657	Sztuka	50 Sztuka
V-TEC PG11+ LGR	Pg 11	brak	jasnoszary; RAL 7035	2024659	Sztuka	50 Sztuka
V-TEC PG13,5+LGR	Pg 13,5	brak	jasnoszary; RAL 7035	2024661	Sztuka	50 Sztuka
V-TEC PG16+ LGR	Pg 16	brak	jasnoszary; RAL 7035	2024663	Sztuka	25 Sztuka
V-TEC PG21+ LGR	Pg 21	brak	jasnoszary; RAL 7035	2024665	Sztuka	25 Sztuka
V-TEC PG29+ LGR	Pg 29	brak	jasnoszary; RAL 7035	2024667	Sztuka	20 Sztuka
V-TEC PG36+ LGR	Pg 36	brak	jasnoszary; RAL 7035	2024669	Sztuka	10 Sztuka
V-TEC PG42+ LGR	Pg 42	brak	jasnoszary; RAL 7035	2024671	Sztuka	5 Sztuka
V-TEC PG48+ LGR	Pg 48	brak	jasnoszary; RAL 7035	2024673	Sztuka	5 Sztuka
