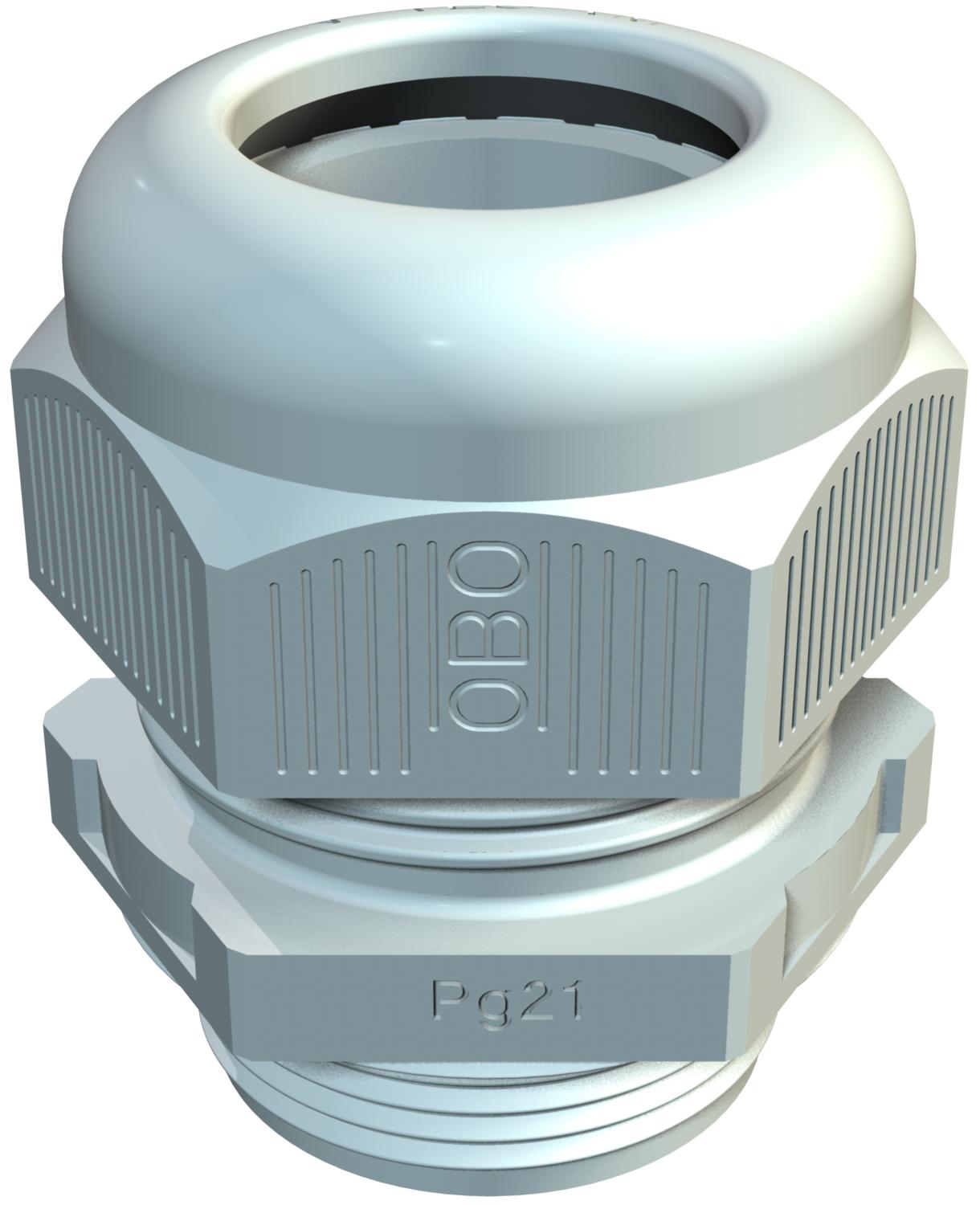

Dlawik kablowy, gwint PG, srebrnoszary
Nr kat. 2022605 | EAN 4012195160694
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint łączący PG. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne

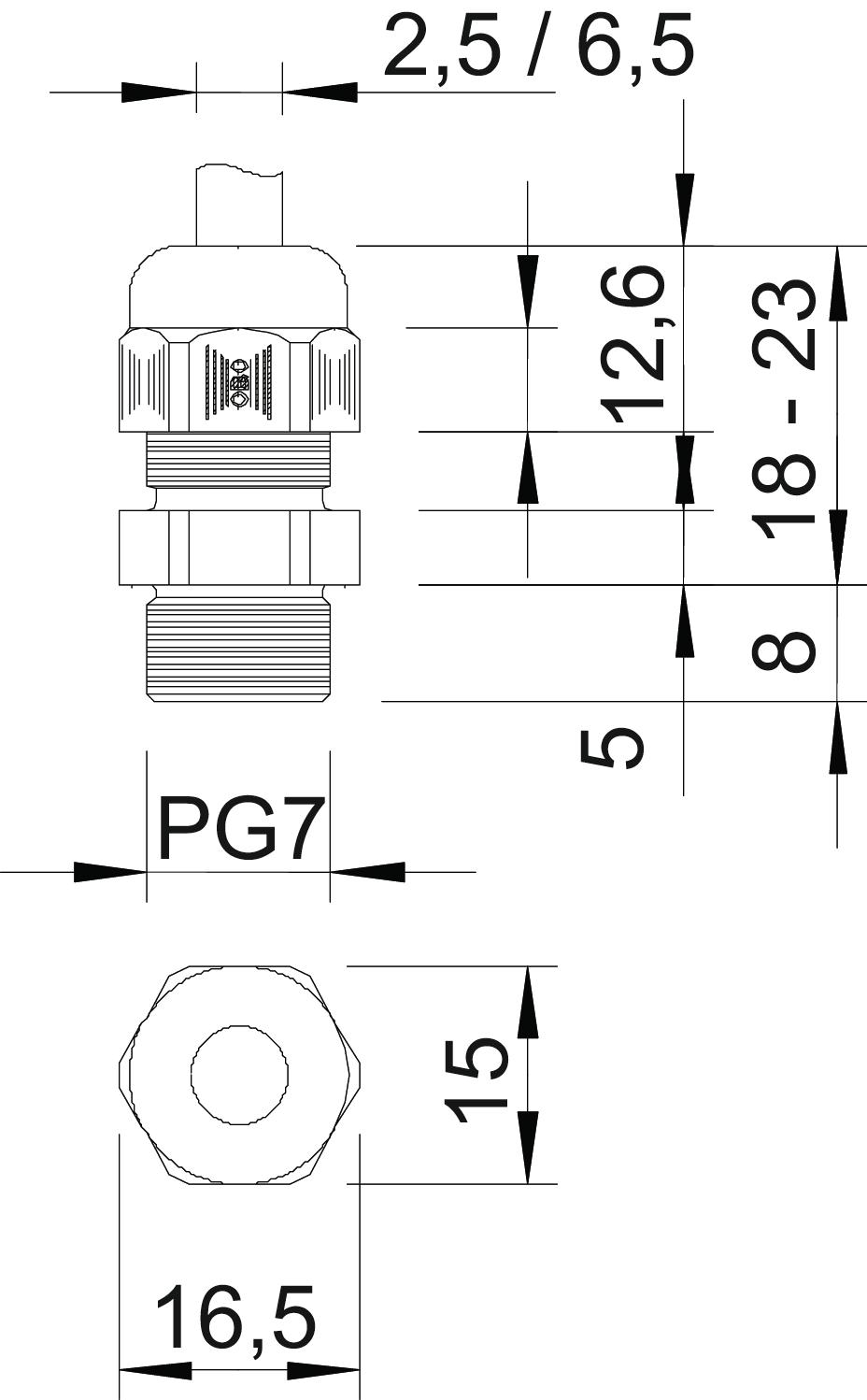

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 8 mm Gwint Pg 7 Kolor srebrnoszary; RAL 7001 Materiał Poliamid Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 1,67 Nm Obszar uszczelnienia D maks. 6,5 mm Obszar uszczelnienia D min. 2,5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 15 Rozmiar znamionowy gwintu 7 Skok gwintu 1,41 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG7 Wymiar E 16,5 mm Wymiar L maks. 23 mm Wymiar L. min. 18 mm Wymiar L1 8 mm Wymiar L2 5 mm Wymiar L3 12,6 mm Wymiar sześciokąta 16,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przeciwnakrętka, gwint PG
116 PG 7 2043076 100 Sztuka - Do pobrania
-
