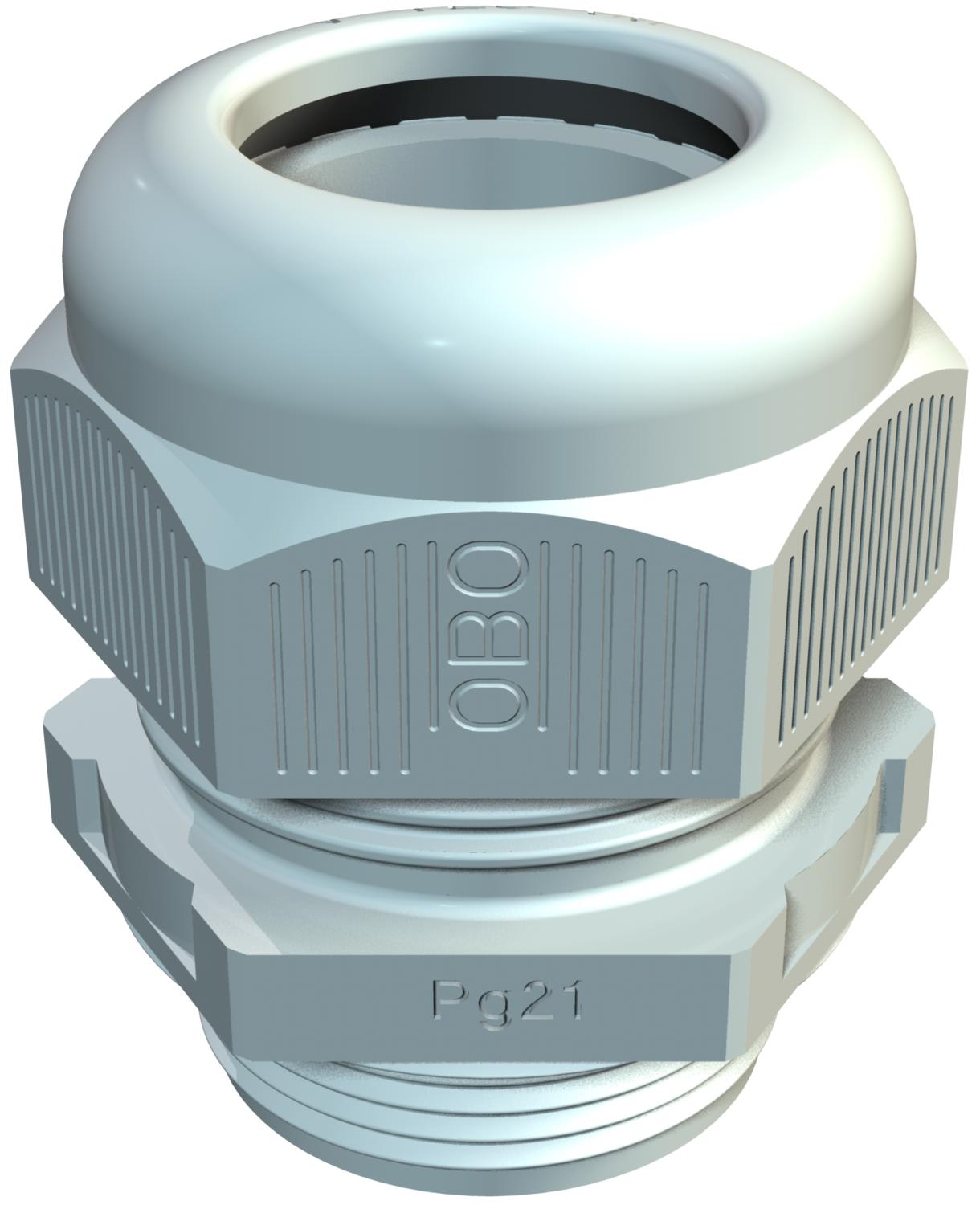

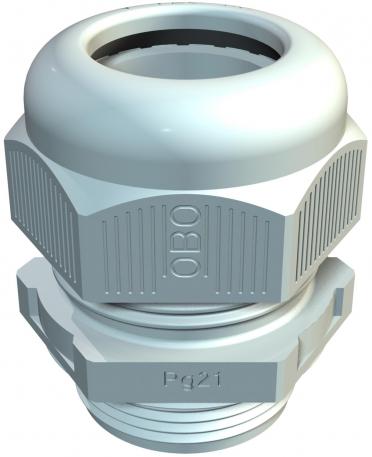

Dlawik kablowy, gwint PG, srebrnoszary
Nr kat. 2022648 | EAN 4012195160878
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint łączący PG. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne

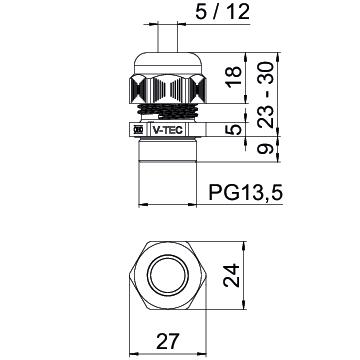

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 9 mm Gwint Pg 13,5 Kolor srebrnoszary; RAL 7001 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 750°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 2,5 Nm Obszar uszczelnienia D maks. 12 mm Obszar uszczelnienia D min. 5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 24 Rozmiar znamionowy gwintu 13,5 Skok gwintu 1,41 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG13,5 Wymiar E 27 mm Wymiar L maks. 30 mm Wymiar L. min. 23 mm Wymiar L1 9 mm Wymiar L2 5 mm Wymiar L3 18 mm Wymiar sześciokąta 27 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przeciwnakrętka, gwint PG
116 PG13.5 2043130 100 Sztuka - Do pobrania
-
Karta danych technicznych V-TEC PG13.5 SGR / 2022648 , 0.21MB , pdfDeklaracja zgodności UE V-TEC PG13.5 SGR / 2022648 , 0.06MB , pdfREACH Deklaracja zgodności V-TEC PG13.5 SGR / 2022648 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC PG13.5 SGR / 2022648 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku DNV dla V-TEC VM , 0.03MB , pdf
