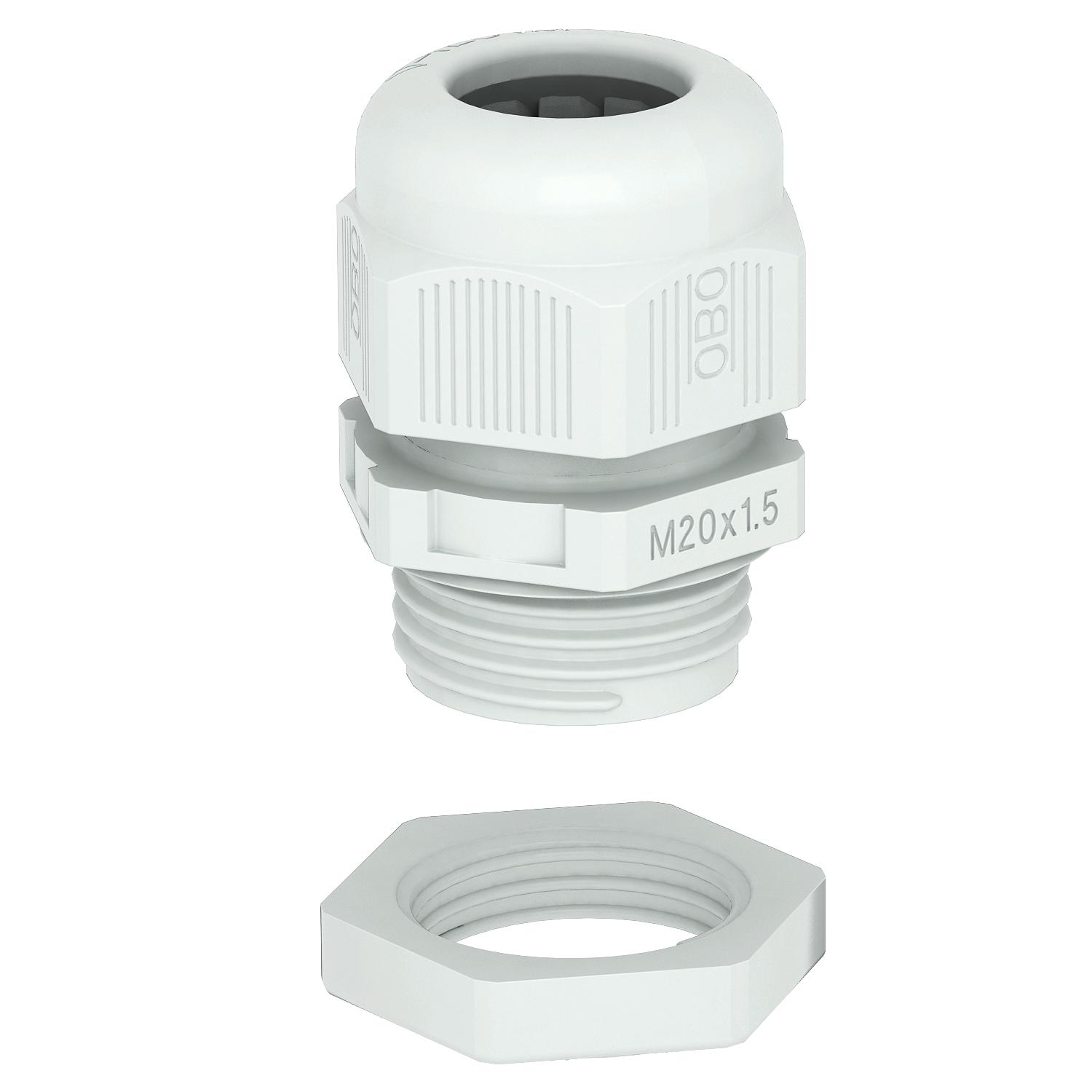

Dławik kablowy, gwint metryczny, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2022776 | EAN 4012195860990
- Opis produktu
-
Opis produktuKabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
-
- Dane techniczne
-
Dane techniczne

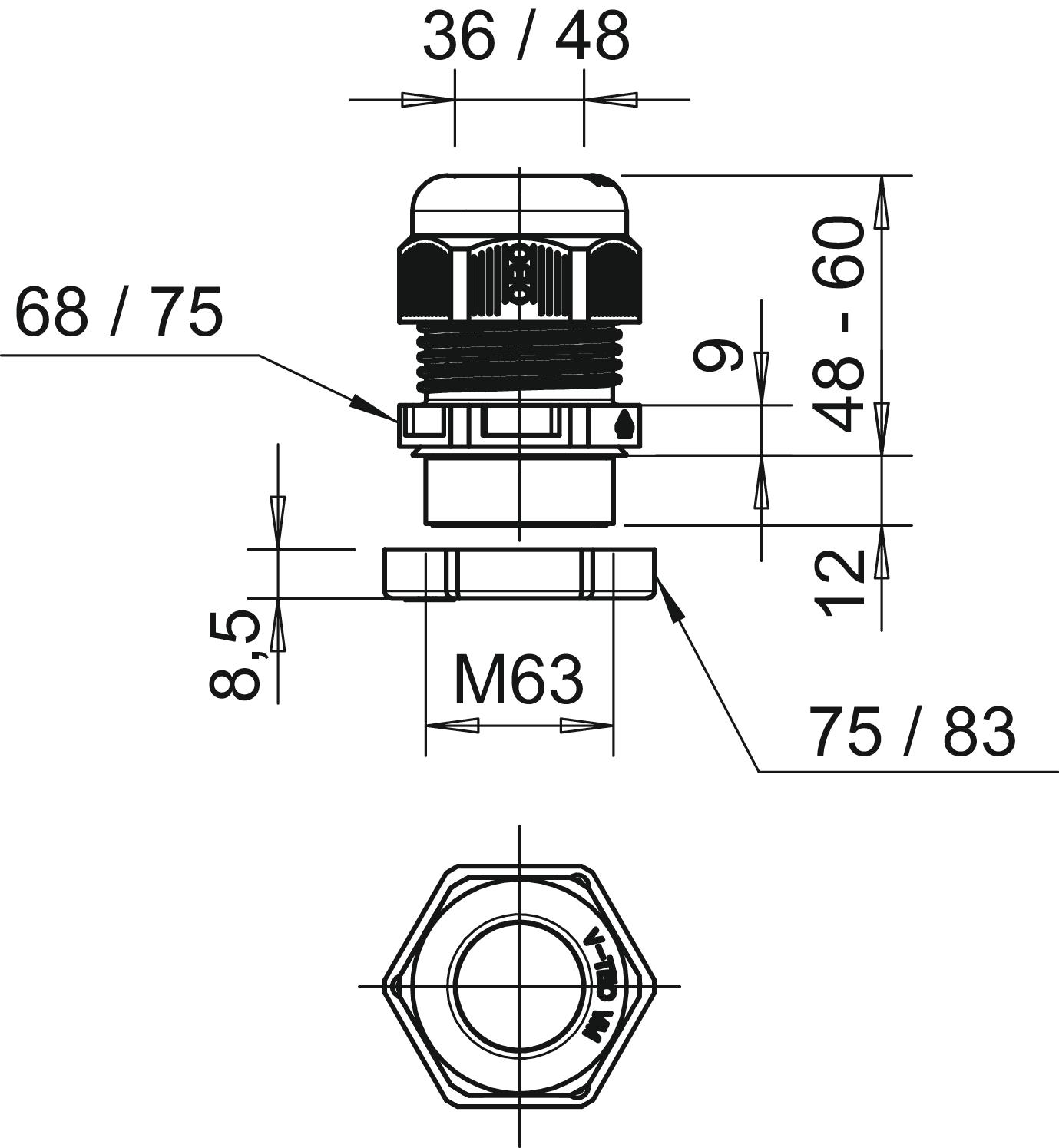

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 12 mm Gwint M63 x 1,5 Kolor jasnoszary; RAL 7035 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 15 Nm Obszar uszczelnienia D maks. 48 mm Obszar uszczelnienia D min. 36 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 68 mm Rozmiar klucza 2 75 mm Rozmiar znamionowy gwintu 63 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,4747 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M63 Wymiar E1 (mm) 75 mm Wymiar E2 83 mm Wymiar L maks. 60 mm Wymiar L. min. 48 mm Wymiar L1 12 mm Wymiar L2 9 mm Wymiar L3 8,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM63+ LGR / 2022776 , 0.24MB , pdfDeklaracja zgodności UE V-TEC VM63+ LGR / 2022776 , 0.13MB , pdfBrytyjska Deklaracja Zgodności V-TEC VM63+ LGR / 2022776 , 0.09MB , pdfREACH Deklaracja zgodności V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL dla V-TEC VM , 0.04MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat DNV dla V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfInstrukcja montażu Instrukcja montażu V-TEC VM.. ..x.. , 2.00MB , pdf
