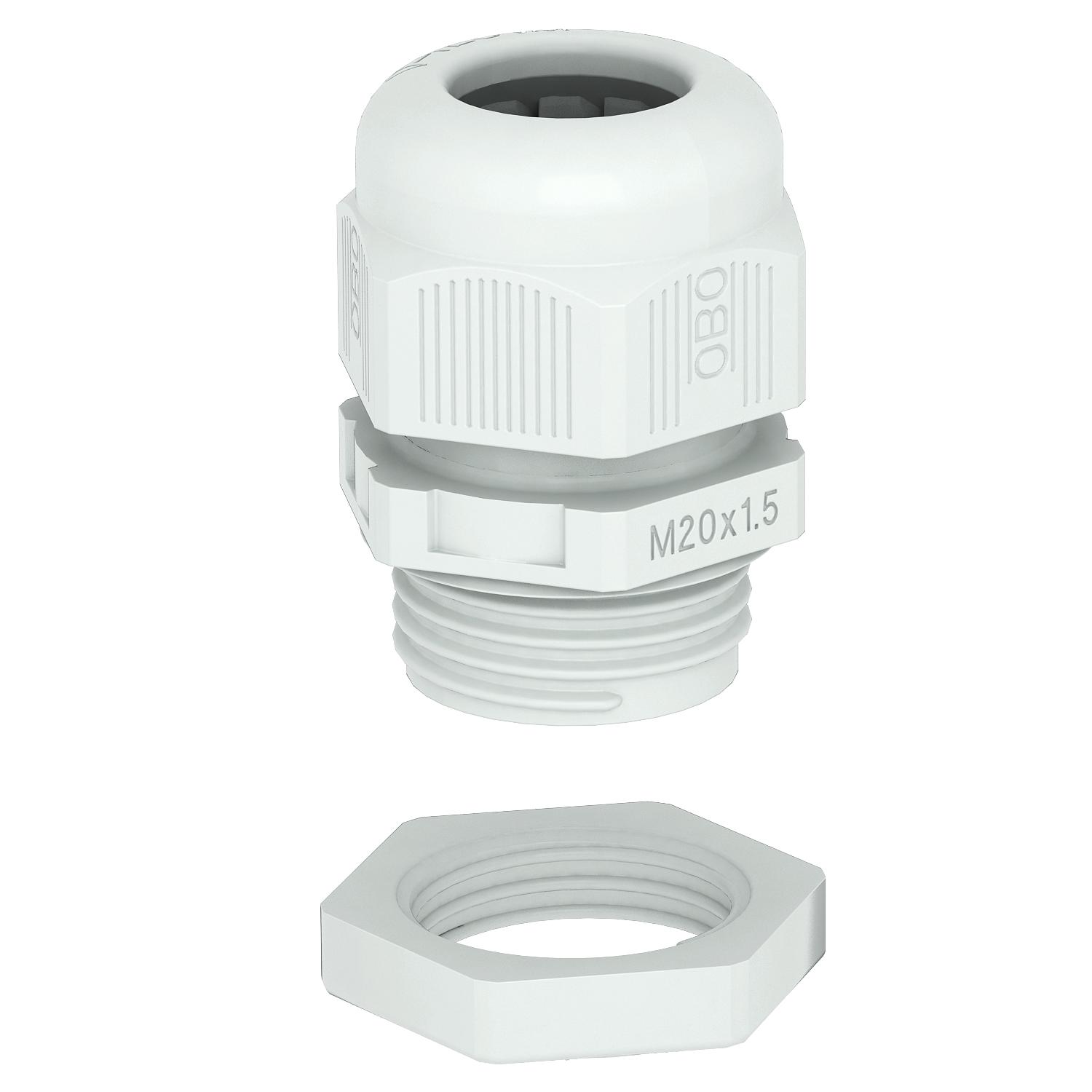

Dławik kablowy, gwint metryczny, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2022768 | EAN 4012195860952
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwinty przyłączeniowe metryczne. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 10 mm Gwint M25 x 1,5 Kolor jasnoszary; RAL 7035 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 5 Nm Obszar uszczelnienia D maks. 17 mm Obszar uszczelnienia D min. 9 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 29 mm Rozmiar klucza 2 32 mm Rozmiar znamionowy gwintu 25 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M25 Wymiar E1 (mm) 32 mm Wymiar E2 36 mm Wymiar L maks. 35 mm Wymiar L. min. 26 mm Wymiar L1 10 mm Wymiar L2 6 mm Wymiar L3 6,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM25+ LGR / 2022768 , 0.24MB , pdfDeklaracja zgodności UE V-TEC VM25+ LGR / 2022768 , 0.13MB , pdfREACH Deklaracja zgodności V-TEC VM25+ LGR / 2022768 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM25+ LGR / 2022768 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL dla V-TEC VM , 0.04MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat DNV dla V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfInstrukcja montażu Instrukcja montażu V-TEC VM.. ..x.. , 2.00MB , pdf
