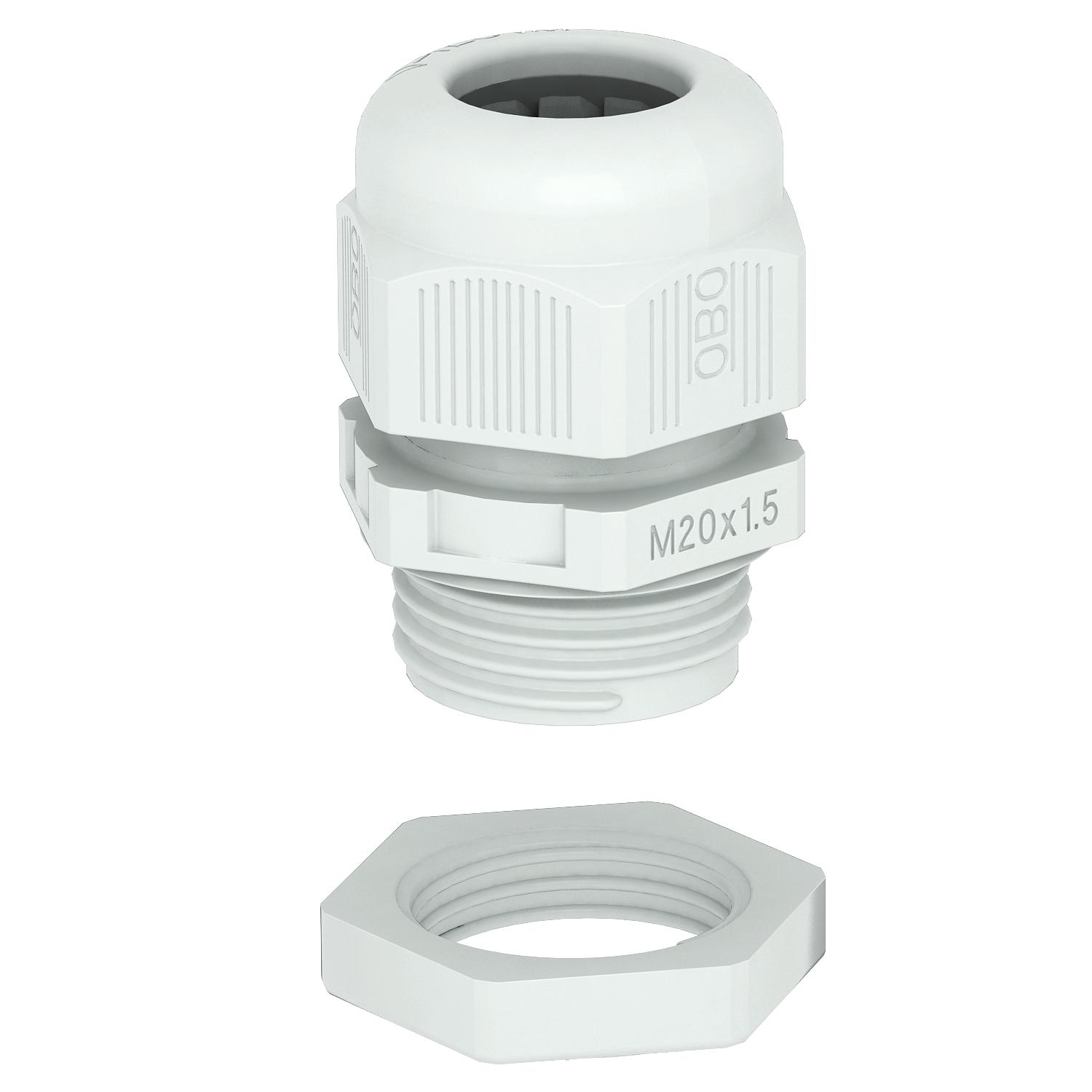

Dławik kablowy, gwint metryczny, zestaw z przeciwnakrętką, jasnoszary
Nr kat. 2022766 | EAN 4012195860945
- Opis produktu
-
Opis produktuKabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
-
- Dane techniczne
-
Dane techniczne

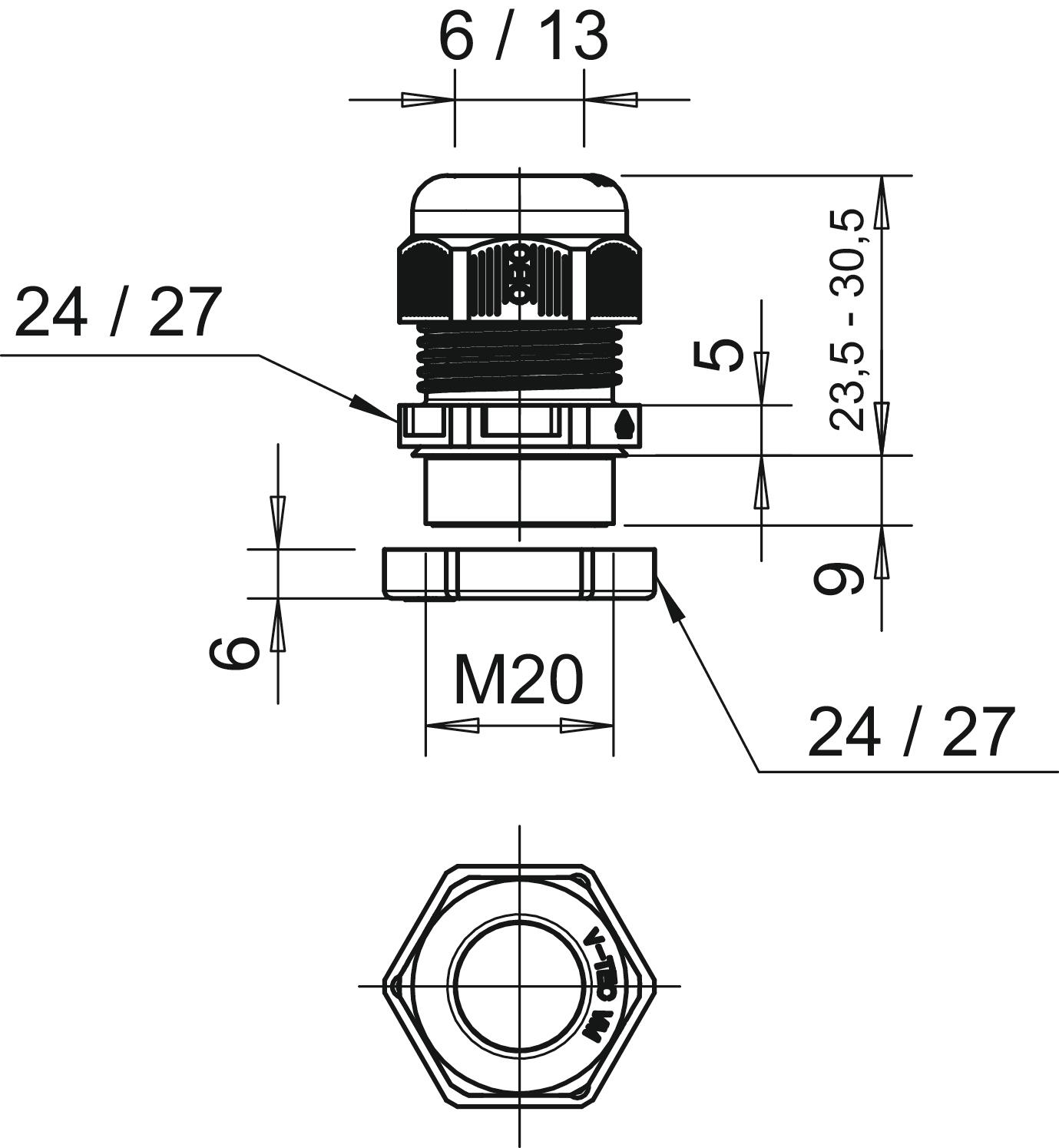

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 9 mm Gwint M20 x 1,5 Kolor jasnoszary; RAL 7035 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 3,8 Nm Obszar uszczelnienia D maks. 13 mm Obszar uszczelnienia D min. 6 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 24 mm Rozmiar klucza 2 24 mm Rozmiar znamionowy gwintu 20 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,049 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M20 Wymiar E1 (mm) 27 mm Wymiar E2 27 mm Wymiar L maks. 30,5 mm Wymiar L. min. 23,5 mm Wymiar L1 9 mm Wymiar L2 5 mm Wymiar L3 6 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM20+ LGR / 2022766 , 0.26MB , pdfDeklaracja zgodności UE V-TEC VM20+ LGR / 2022766 , 0.13MB , pdfBrytyjska Deklaracja Zgodności V-TEC VM20+ LGR / 2022766 , 0.09MB , pdfREACH Deklaracja zgodności V-TEC VM20+ LGR / 2022766 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM20+ LGR / 2022766 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL dla V-TEC VM , 0.04MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat DNV dla V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfInstrukcja montażu Instrukcja montażu V-TEC VM.. ..x.. , 2.00MB , pdf
