Dławik kablowy, gwint metryczny, jasnoszary

Nr kat. 2022354 | EAN 4012195873976

2022354 / V-TEC M20 LGR
M20 x 1,5
brak
jasnoszary; RAL 7035
Opis produktu
Opis produktu
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Kolumna D tabeli: Obszar uszczelnienia zgodnie z VDE 0619, gdzie nie jest wymagane odciążenie naprężeń
Kolumna tabeli D2: Obszar uszczelnienia wraz z odciążeniem naprężeń i zabezpieczeniem przed przekręceniem zgodnie z VDE 0619.
  • niepodtrzymujący palenia: 650°C
  • bezhalogenowy: bez chloru, fluoru i bromu
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Dane techniczne

Bezhalogenowy tak
Do strefy Ex bez
Dławik kablowy do kabli płaskich brak
Gwint M20 x 1,5
Kolor jasnoszary; RAL 7035
Materiał Poliamid
Mozliwość odciążania naprężeń tak
Obszar uszczelnienia D maks. 12 mm
Obszar uszczelnienia D min. 5 mm
Ochrona przed zginaniem brak
Odporny na uderzenia brak
Rodzaj gwintu metryczny
Rodzaj uszczelki Pierścień uszczelniający
Rozmiar klucza 24
Stopień ochrony IP 68
strefy zagrożone wybuchem brak
Wkładka uszczelniająca do kilku przewodów brak
Wykonanie prosty

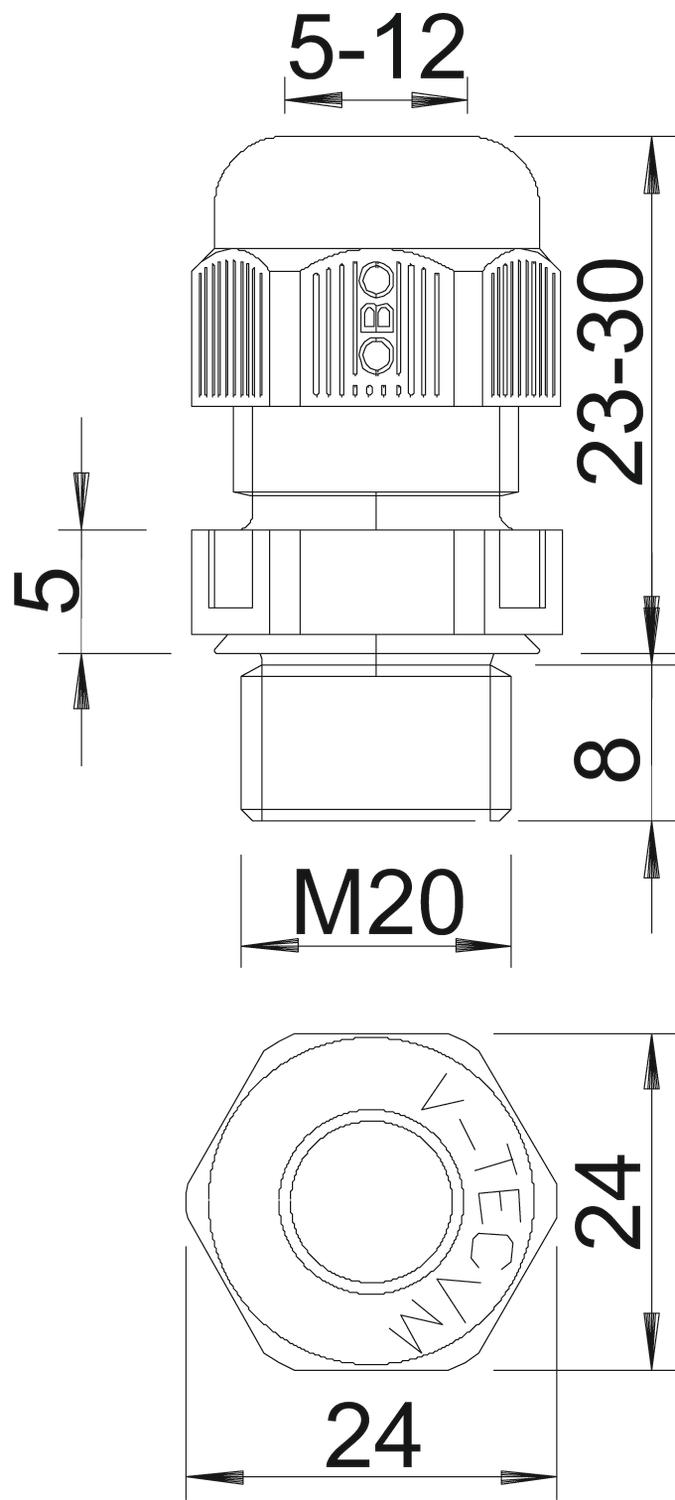

Wymiar M20
Wymiar L maks. 30 mm
Wymiar L. min. 23 mm
Wymiar L1 9 mm
Wymiar L2 5 mm
Wymiar L3 18 mm
Wymiar L4 10,5 mm
Wzmocniona włóknem szklanym brak
Z przeciwnakrętką brak
Zakres temperatur maks. 65 °C
Zakres temperatur min. -20 °C
Wszystkie typy

Wszystkie typy

Typ Gwint Wkładka uszczelniająca do kilku przewodów Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
V-TEC M20 LGR M20 x 1,5 brak jasnoszary; RAL 7035 2022354
50 Sztuka
