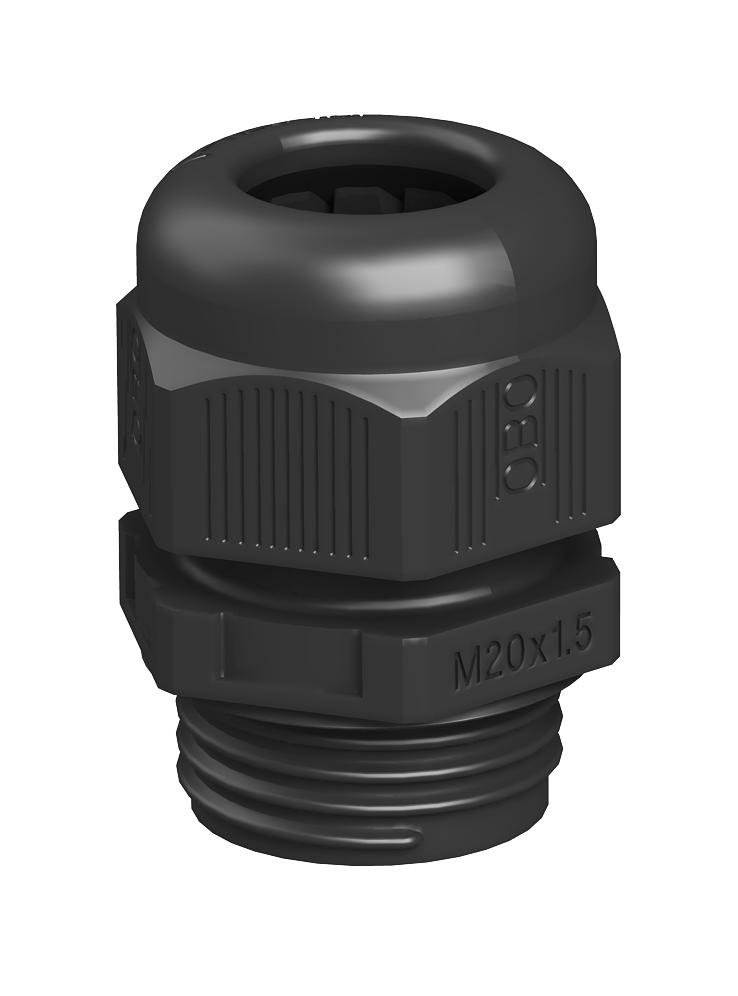

Dławik kablowy, gwint metryczny, czarny
Nr kat. 2022887 | EAN 4012195535690
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewnienia szczelności i zapobiegania wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM firmy OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint przyłączeniowy metryczny lub PG umożliwia uniwersalne i wygodne zastosowanie. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur eksploatacji -20 °C do +65 °C.
-
- Dane techniczne
-
Dane techniczne

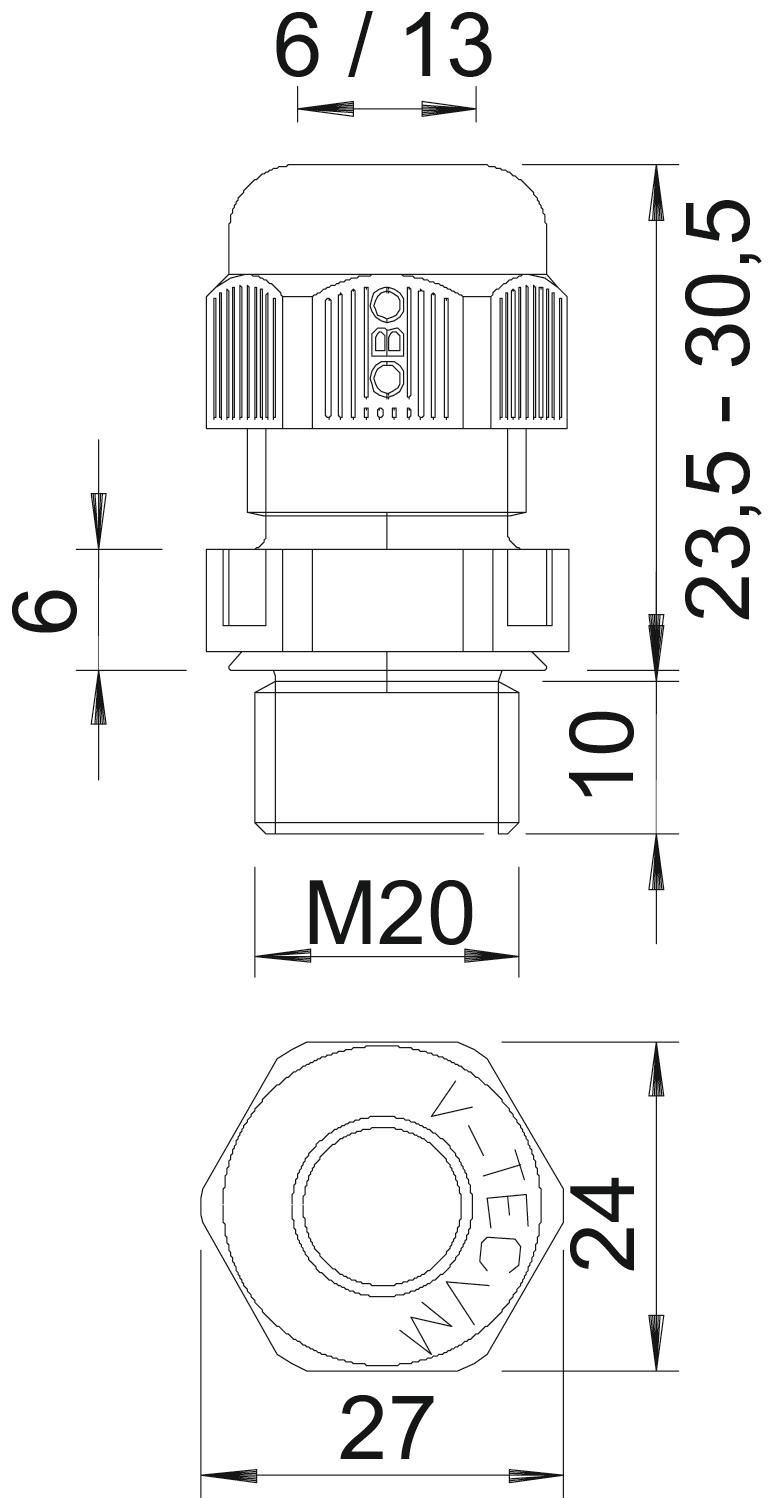

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 10 mm Gwint M20 x 1,5 Kolor czarny Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 3,8 Nm Obszar uszczelnienia D maks. 13 mm Obszar uszczelnienia D min. 6 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 24 Rozmiar znamionowy gwintu 20 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M20 Wymiar E 27 mm Wymiar L maks. 30,5 mm Wymiar L. min. 23,5 mm Wymiar L1 9 mm Wymiar L2 5 mm Wymiar sześciokąta 27 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przeciwnakrętka, gwint metryczny, czarna
116 M20 SW PA 2049082 100 Sztuka - Do pobrania
-
Karta danych technicznych V-TEC VM20 SW / 2022887 , 0.27MB , pdfDeklaracja zgodności UE V-TEC VM20 SW / 2022887 , 0.13MB , pdfREACH Deklaracja zgodności V-TEC VM20 SW / 2022887 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM20 SW / 2022887 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku DNV dla V-TEC VM , 0.03MB , pdfCertyfikat (pozwolenie na używanie znaku) Dopuszczenie VDE dla V-TEC VM , 0.17MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL dla V-TEC VM , 0.04MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat DNV dla V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfInstrukcja montażu Instrukcja montażu systemów uniwersalnych , 2.07MB , pdf
