Dławik kablowy do kabli płaskich, gwint metryczny M25, kamienny szary 36 | 39 | 7 | 9 | M25

Dławik kablowy do kabli płaskich, gwint metryczny M25, kamienny szary

Nr kat. 2013009 | EAN 4012195515418

Nr kat. / Typ

Kabel płaski/szerokość min.

Kabel płaski/szerokość maks.

Kabel płaski/grubość min.

Kabel płaski/grubość maks.

Gwint	M25

Opis produktu

Opis produktu

Wejście dla kabla płaskiego, konstrukcja złączki dławiącej z gwintem metrycznym według IEC 432, stopień ochrony IP 31, z zamontowanym wstępnie pierścieniem uszczelniającym 107/F.

Dane techniczne

Dane techniczne

Do strefy Ex	bez
Dławik kablowy do kabli płaskich	tak
Gwint	M25
Kabel płaski/grubość maks.	9 mm
Kabel płaski/grubość min.	7 mm
Kabel płaski/szerokość maks.	39 mm
Kabel płaski/szerokość min.	36 mm
Kolor	ciemnoszary; RAL 7030
Materiał	Polietylen
Mozliwość odciążania naprężeń	brak
Ochrona przed zginaniem	tak
Odporny na uderzenia	brak
Rodzaj gwintu	metryczny
Rodzaj uszczelki	Pierścień uszczelniający

Stopień ochrony	IP 31
strefy zagrożone wybuchem	brak
Wkładka uszczelniająca do kilku przewodów	brak
Wykonanie	prosty
Wymiar	M25

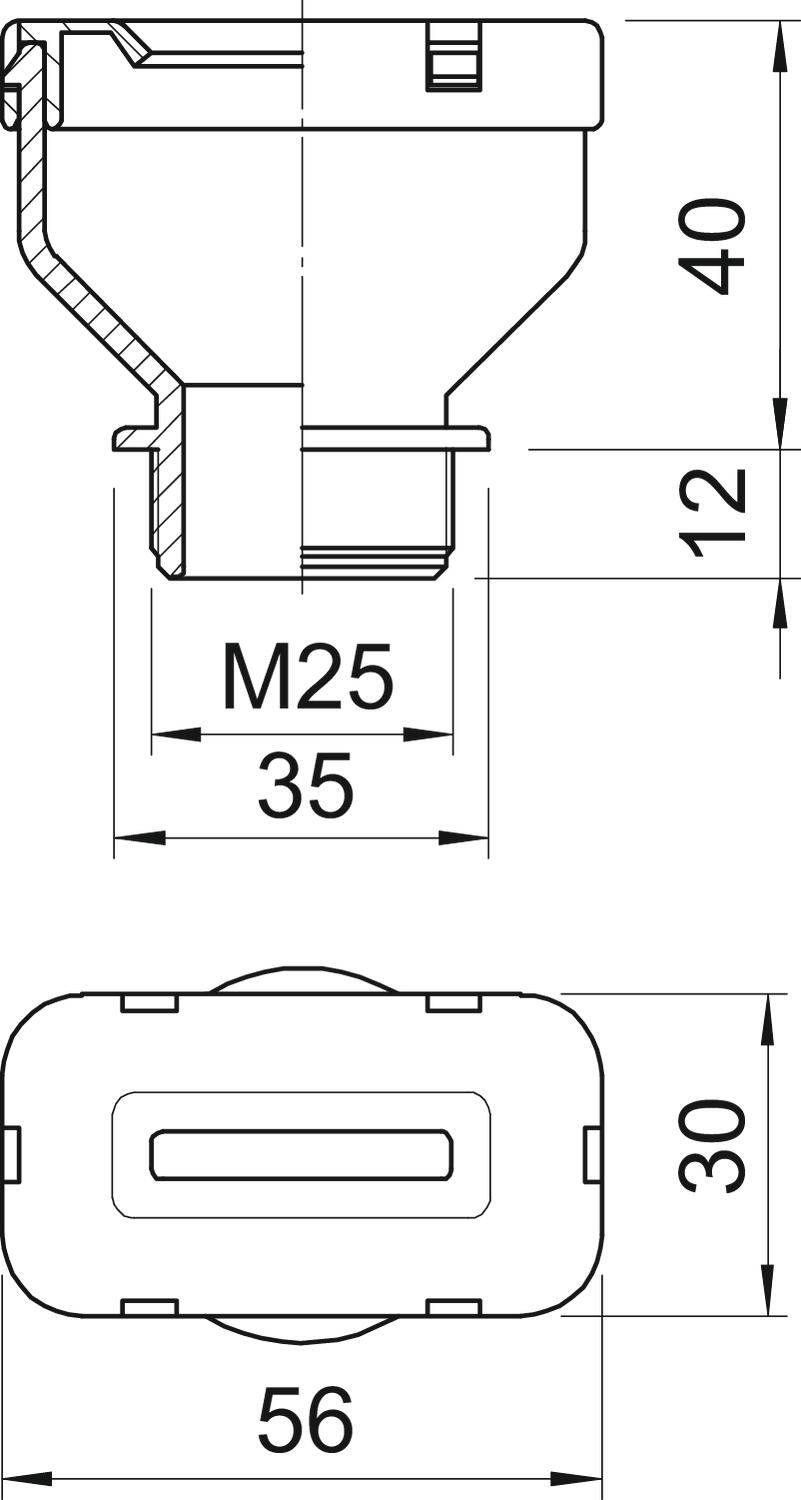

Wymiar A	30 mm
Wymiar B	56 mm
Wymiar D	35 mm
Wymiar G	M25 mm
Wymiar L	52 mm
Wymiar L1	12 mm
Wymiar L2	40 mm
Wzmocniona włóknem szklanym	brak
Z przeciwnakrętką	brak

Wszystkie typy

Wszystkie typy

Typ	Kabel płaski/szerokość min.	Kabel płaski/szerokość maks.	Kabel płaski/grubość min.	Kabel płaski/grubość maks.	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
106 FL M25 6 30	27 mm	30 mm	4 mm	6 mm	M25	2013006	Sztuka	25 Sztuka
106 FL M25 8 33	30 mm	33 mm	6 mm	8 mm	M25	2013007	Sztuka	25 Sztuka
106 FL M25 9 22	19 mm	22 mm	7 mm	9 mm	M25	2013008	Sztuka	25 Sztuka
106 FL M25 9 39	36 mm	39 mm	7 mm	9 mm	M25	2013009	Sztuka	25 Sztuka
106 FL M25 10 29	26 mm	29 mm	8 mm	10 mm	M25	2013010	Sztuka	25 Sztuka
106 FL M25 10 31	28,5 mm	31,5 mm	8,5 mm	10,5 mm	M25	2013011	Sztuka	25 Sztuka
106 FL M25 12 35	31 mm	35 mm	9 mm	12 mm	M25	2013012	Sztuka	25 Sztuka
106 FL M25 14 40	37 mm	40 mm	11 mm	14 mm	M25	2013013	Sztuka	25 Sztuka
