Dławik kablowy, długi gwint PG, jasnoszary
Nr kat. 2024349 | EAN 4012195839897
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwint łączący PG. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne

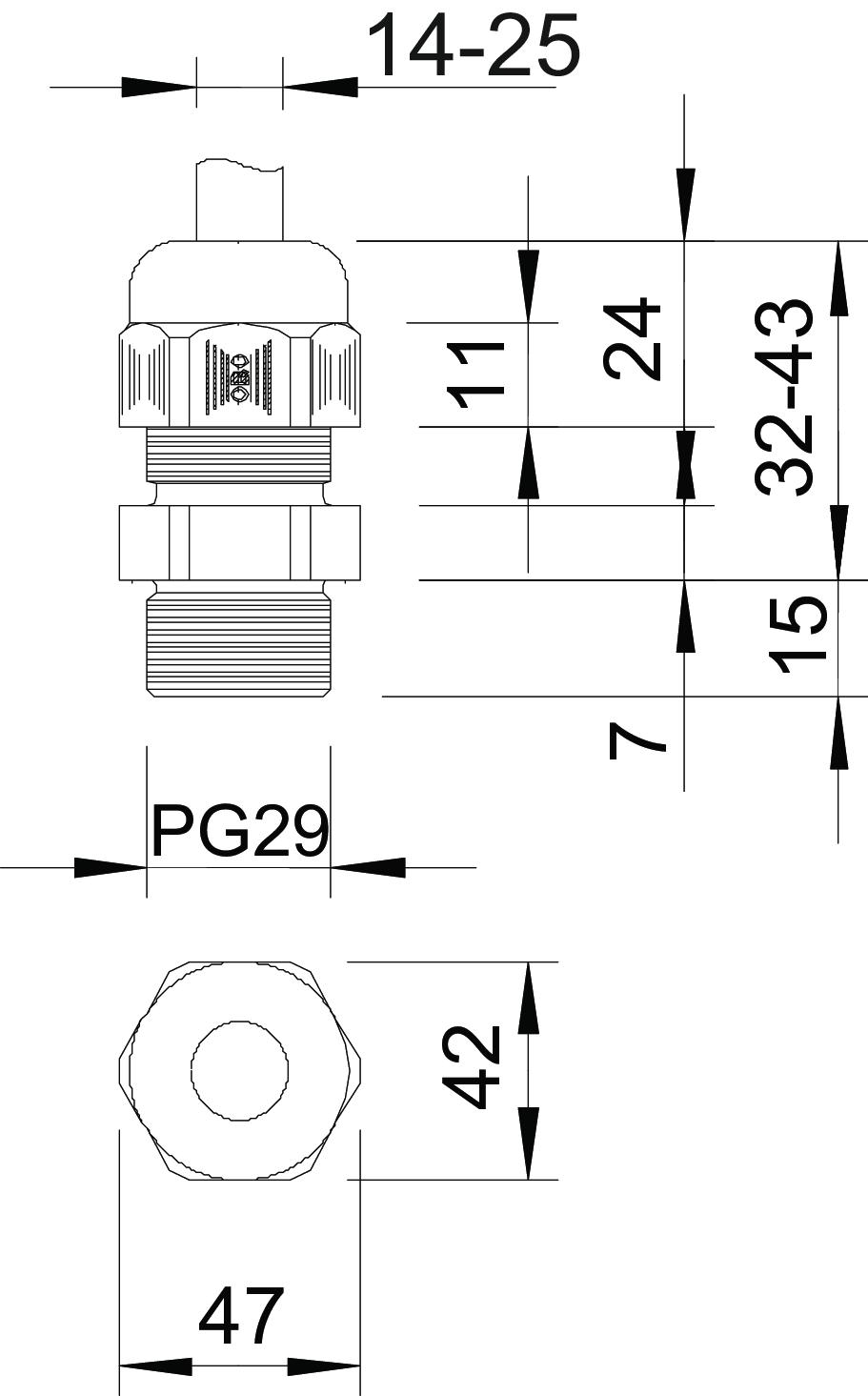

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 15 mm Gwint Pg 29 Kolor jasnoszary; RAL 7035 Materiał Poliamid Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 5 Nm Obszar uszczelnienia D maks. 25 mm Obszar uszczelnienia D min. 14 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu PG Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 42 Rozmiar znamionowy gwintu 29 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar PG29 Wymiar E 47,5 mm Wymiar L maks. 43 mm Wymiar L. min. 32 mm Wymiar L1 15 mm Wymiar L2 7 mm Wymiar L3 24,5 mm Wymiar sześciokąta 47,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC L PG29 LGR / 2024349 , 0.31MB , pdfDeklaracja zgodności UE V-TEC L PG29 LGR / 2024349 , 0.06MB , pdfREACH Deklaracja zgodności V-TEC L PG29 LGR / 2024349 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC L PG29 LGR / 2024349 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku DNV dla V-TEC VM , 0.03MB , pdf
