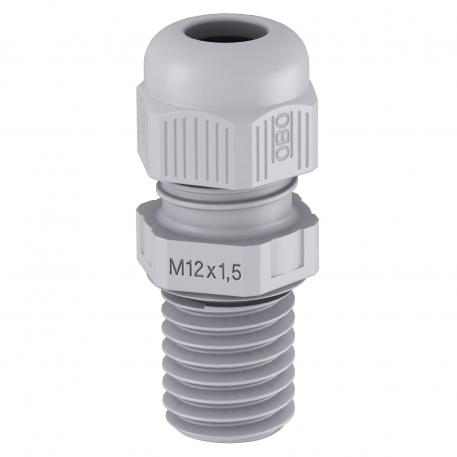

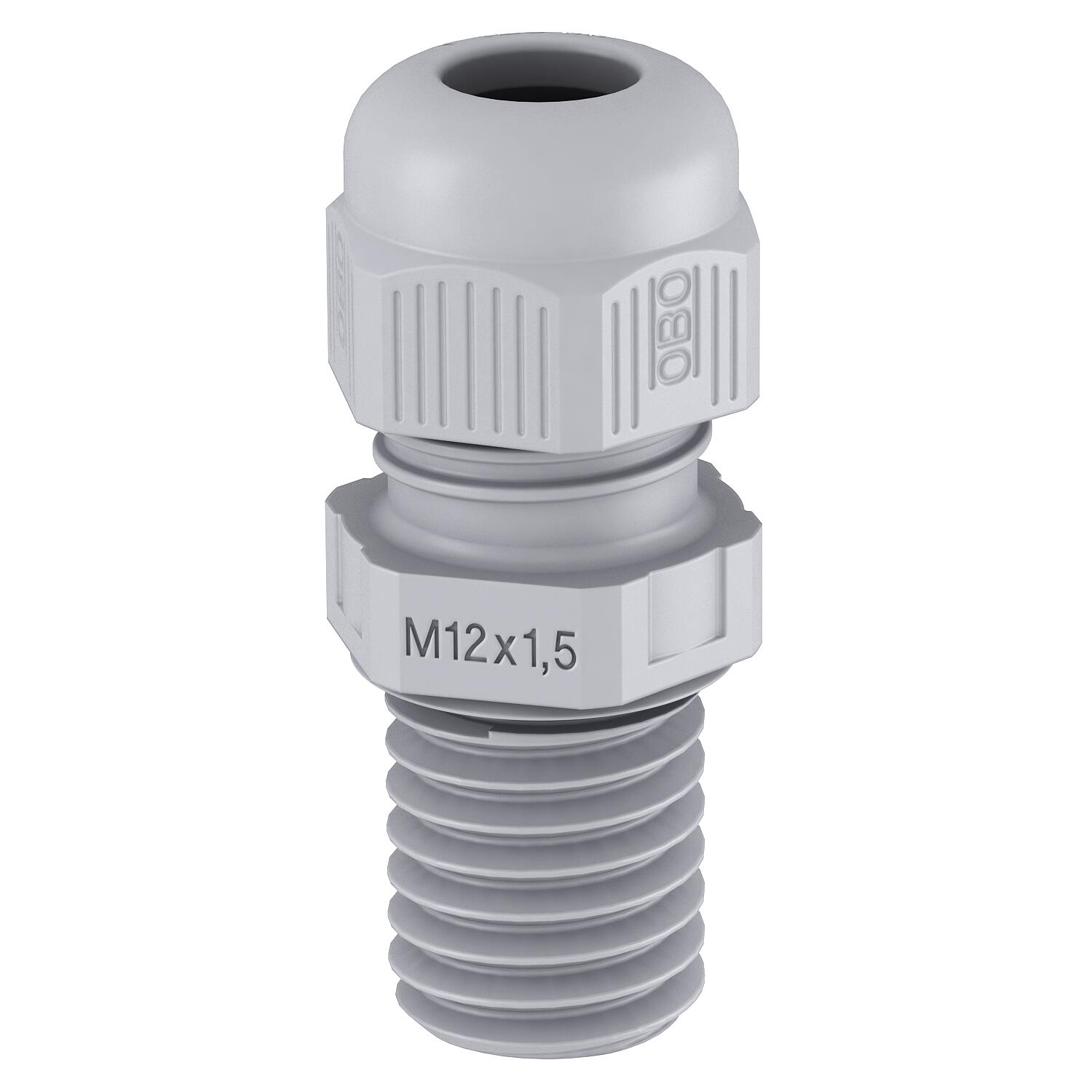

Dławik kablowy, długi gwint metryczny, srebrnoszary
Nr kat. 2022937 | EAN 4012195004066
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwinty przyłączeniowe metryczne. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne

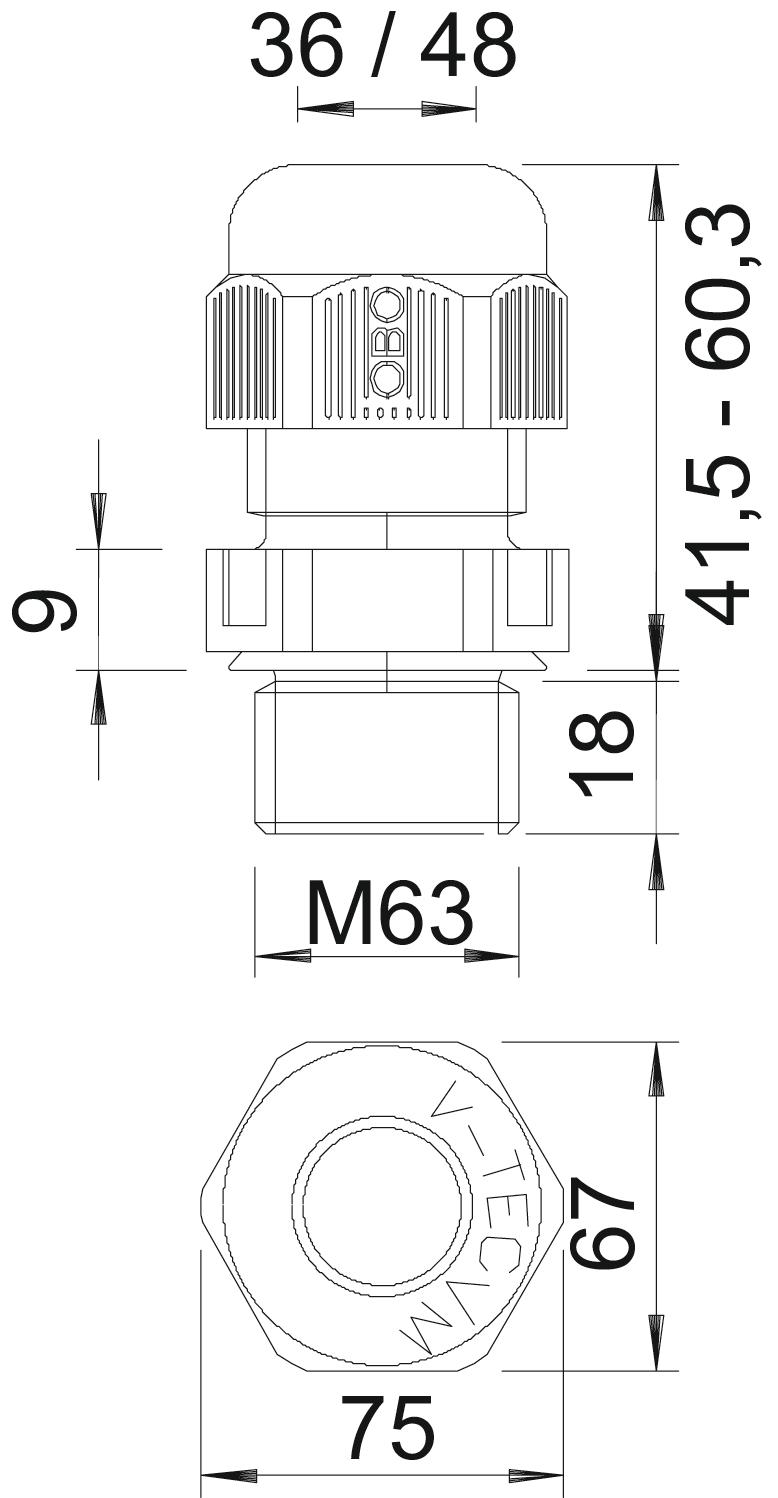

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 18 mm Gwint M63 x 1,5 Kolor srebrnoszary; RAL 7001 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 12 Nm Obszar uszczelnienia D maks. 48 mm Obszar uszczelnienia D min. 36 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 68 Rozmiar znamionowy gwintu 63 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M63 Wymiar E 75 mm Wymiar L maks. 60,3 mm Wymiar L. min. 41,5 mm Wymiar L1 18 mm Wymiar L2 9 mm Wymiar sześciokąta 75 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przeciwnakrętka, gwint metryczny, srebrnoszara
116 M63 SGR PA 2048825 25 Sztuka - Do pobrania
-
