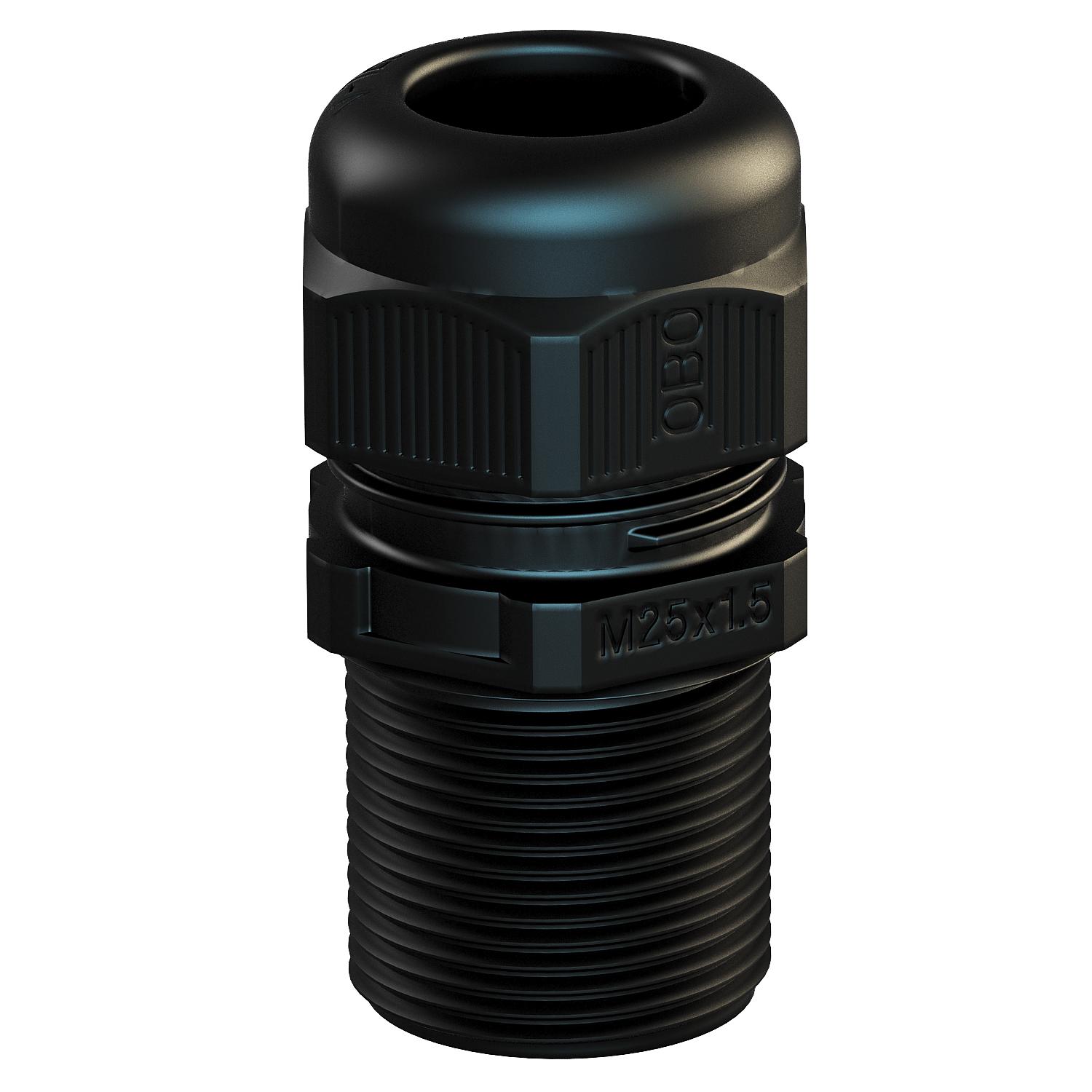

Dławik kablowy, bardzo długi gwint metryczny, czarny
Nr kat. 2022995 | EAN 4012195812210
- Opis produktu
-
Opis produktuSzybki i wygodny sposób zapewniający szczelność oraz zapobiegający wyrwaniu kabli z puszek odgałęźnych, obudów i rozdzielnic: sprawdzone dławiki kablowe V-TEC VM od OBO. Dzięki zintegrowanej uszczelce i specjalnej technice lamelowej OBO osiągnięty został stopień ochrony IP68. Odciążenie i szczelność są testowane zgodnie z DIN EN 62444.
Gwinty przyłączeniowe metryczne. Raz przykręcone wytrzymują całą wieczność: optymalne dopasowanie gwintu z odpowiednim skokiem zapewnia odporność na wibracje.
Zastosowania: od prywatnych budynków mieszkalnych z puszkami odgałęźnymi po zastosowania przemysłowe w szafach rozdzielczych.
Zakres temperatur pracy: -20°C do +65°C
-
- Dane techniczne
-
Dane techniczne

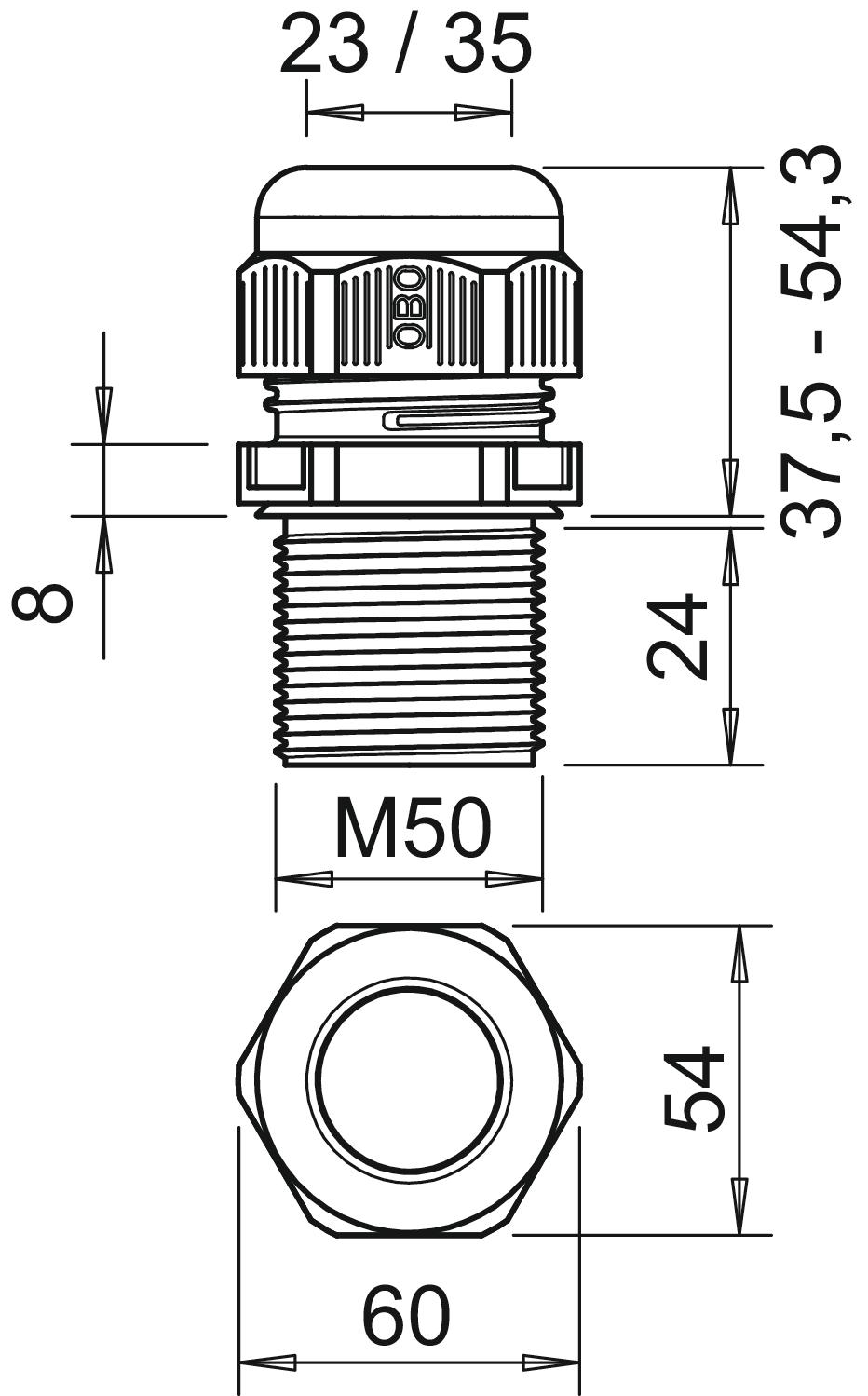

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 24 mm Gwint M50 x 1,5 Kolor czarny Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 12 Nm Obszar uszczelnienia D maks. 35 mm Obszar uszczelnienia D min. 23 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 54 Rozmiar znamionowy gwintu 50 Skok gwintu 1,8 mm Stopień ochrony IP 68 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M50 Wymiar E 60 mm Wymiar L maks. 54,3 mm Wymiar L. min. 37,5 mm Wymiar L1 24 mm Wymiar L2 8 mm Wymiar sześciokąta 60 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC VM LL50 SW / 2022995 , 0.36MB , pdfDeklaracja zgodności UE V-TEC VM LL50 SW / 2022995 , 0.13MB , pdfBrytyjska Deklaracja Zgodności V-TEC VM LL50 SW / 2022995 , 0.14MB , pdfREACH Deklaracja zgodności V-TEC VM LL50 SW / 2022995 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC VM LL50 SW / 2022995 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE V-TEC VM, V-TEC VML , 0.17MB , pdfCertyfikat (pozwolenie na używanie znaku) Dopuszczenie VDE dla V-TEC VM , 0.17MB , pdfInstrukcja montażu Instrukcja montażu V-TEC VM LL.. SW , 2.00MB , pdf
