- Opis produktu
-
Opis produktu

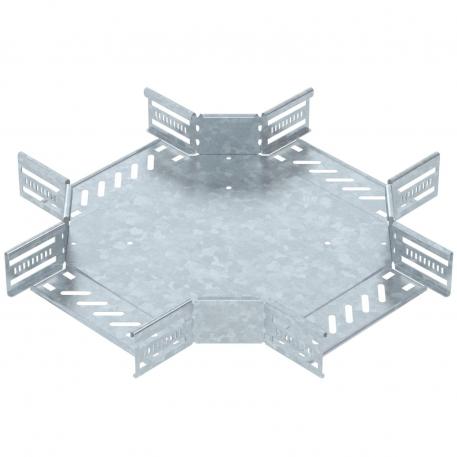

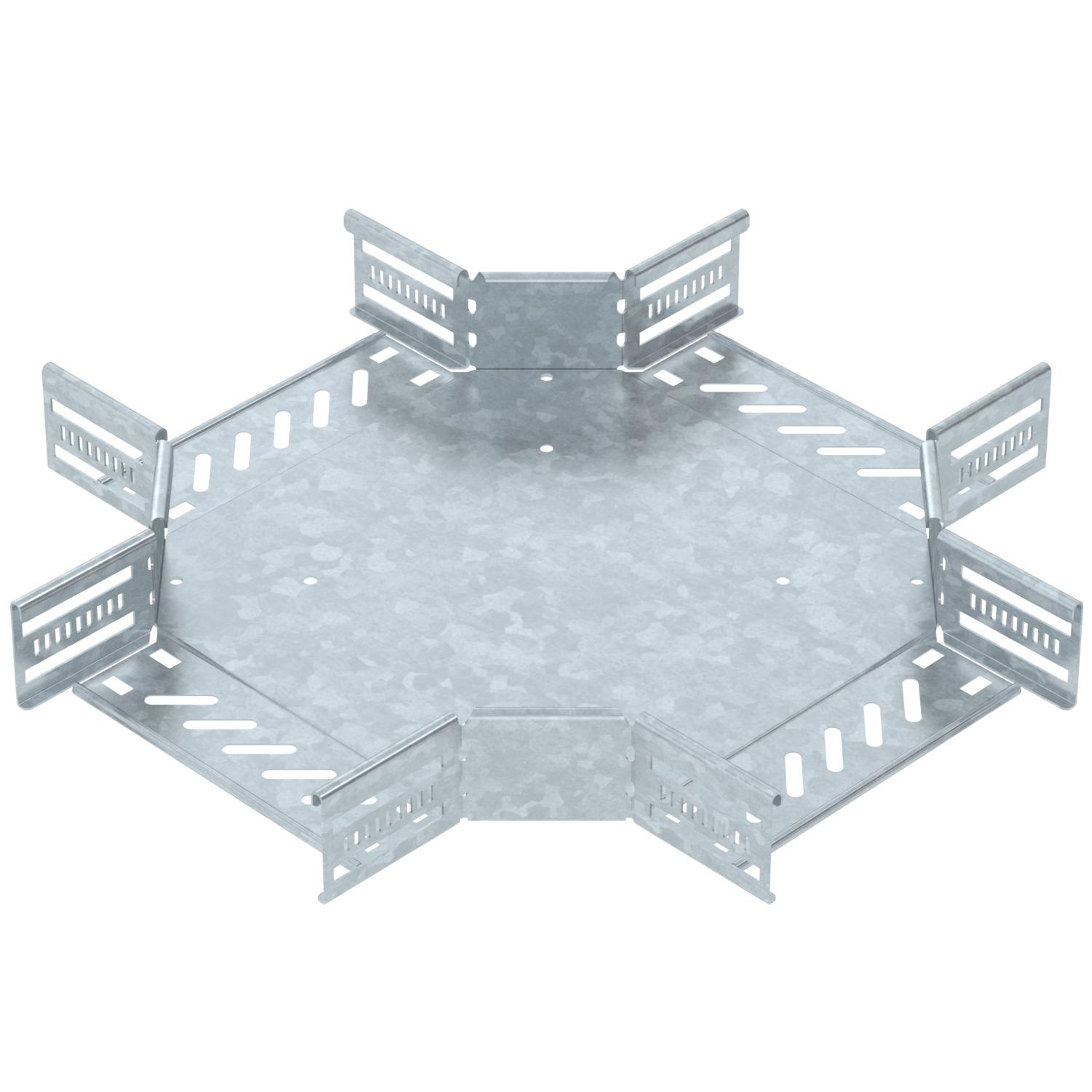

Czwórnik do poziomego odgałęzienia, kształtka do korytek kablowych zatrzaskiwana i przykręcana, wysokość boku 60 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x200 Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 24 St. Wymiary

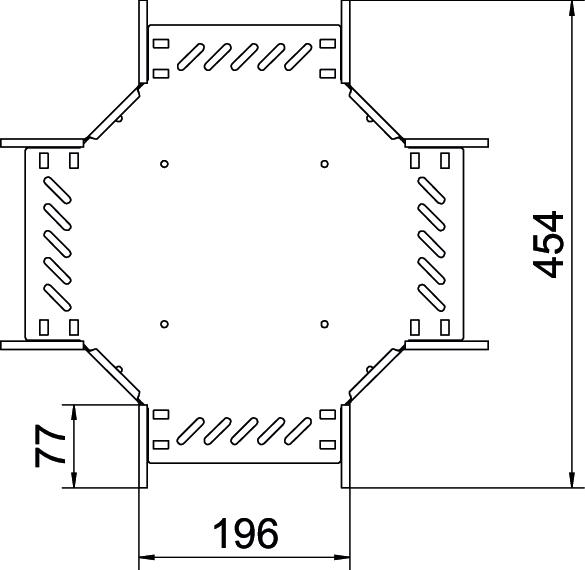

Szerokość 200 mm Wymiar B 200 mm Wysokość 60 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych RK 620 FT / 7027413 , 0.23MB , pdfDeklaracja zgodności RK 620 FT / 7027413 , 0.17MB , pdfREACH Deklaracja zgodności RK 620 FT / 7027413 , 0.12MB , pdfRoHS Deklaracja zgodności RK 620 FT / 7027413 , 0.13MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfPomoc przy doborze Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfInstrukcja montażu Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
