- Opis produktu
-
Opis produktu

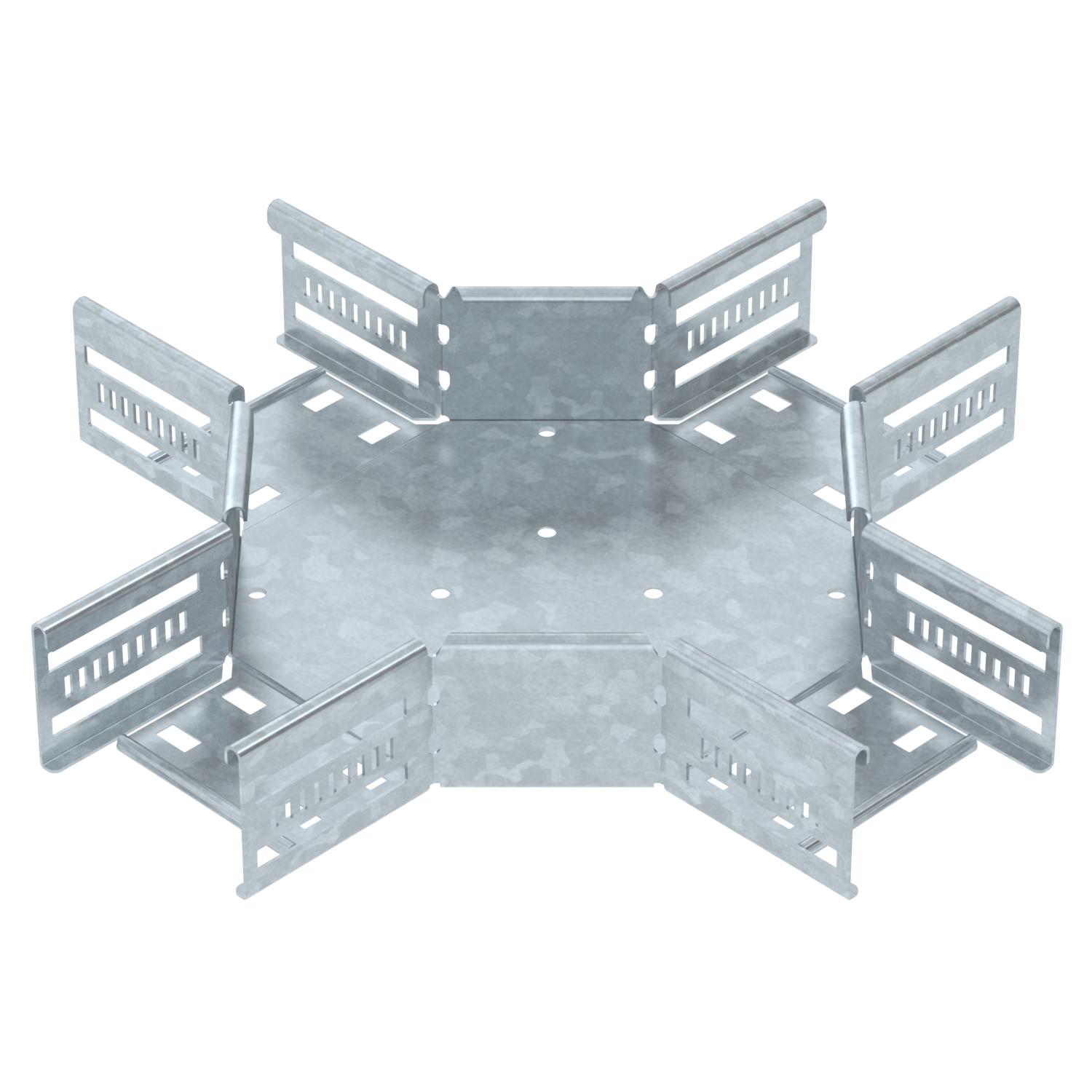

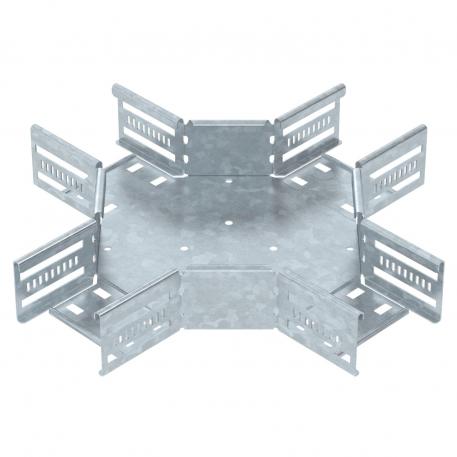

Czwórnik do poziomego odgałęzienia, kształtka do korytek kablowych zatrzaskiwana i przykręcana, wysokość boku 60 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x100 Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 20 St. Wymiary

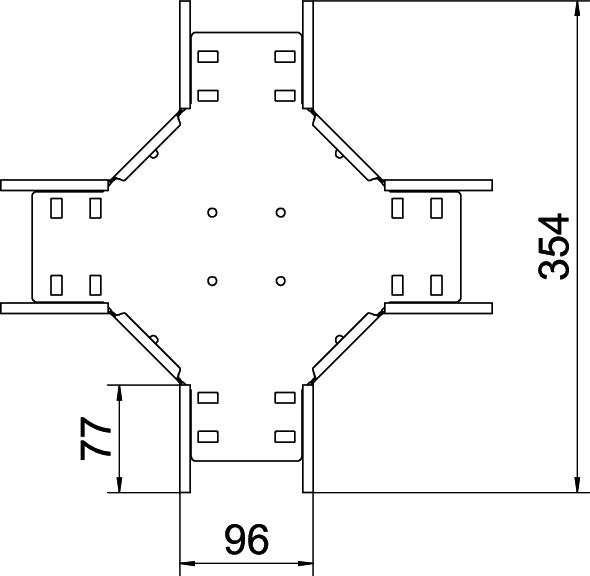

Szerokość 100 mm Wymiar B 100 mm Wysokość 60 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych RK 610 FT / 7027411 , 0.21MB , pdfDeklaracja zgodności RK 610 FT / 7027411 , 0.17MB , pdfREACH Deklaracja zgodności RK 610 FT / 7027411 , 0.12MB , pdfRoHS Deklaracja zgodności RK 610 FT / 7027411 , 0.13MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfPomoc przy doborze Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfInstrukcja montażu Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
