- Opis produktu
-

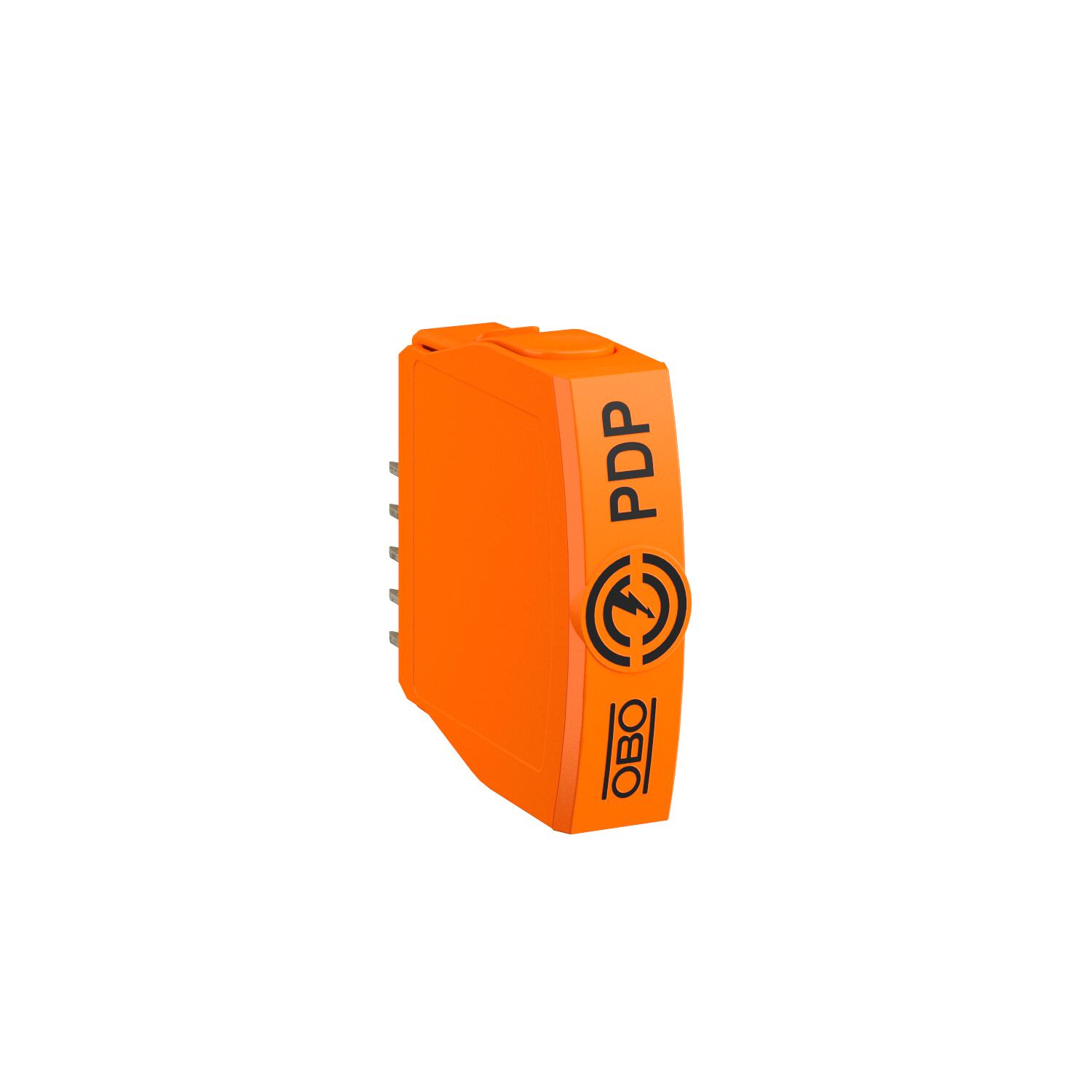

Opis produktuGórna część, wtykowa ochrona danych typu 1+2/D1+C2 do stosowania w technice pomiarowej, kontrolnej i regulacyjnej
• Zabezpieczenie systemów wieloprzewodowych
• Zakres częstotliwości do 100 MHz
• NIewielka szerokość 12,5 mm
Zastosowanie: Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii MSR.
- Dane techniczne
-

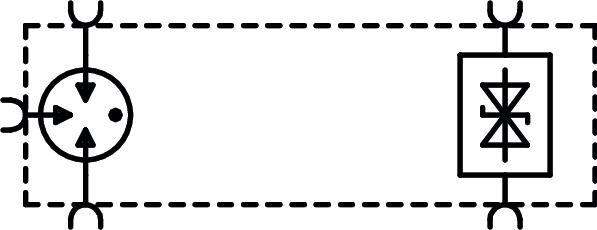

Dane techniczne

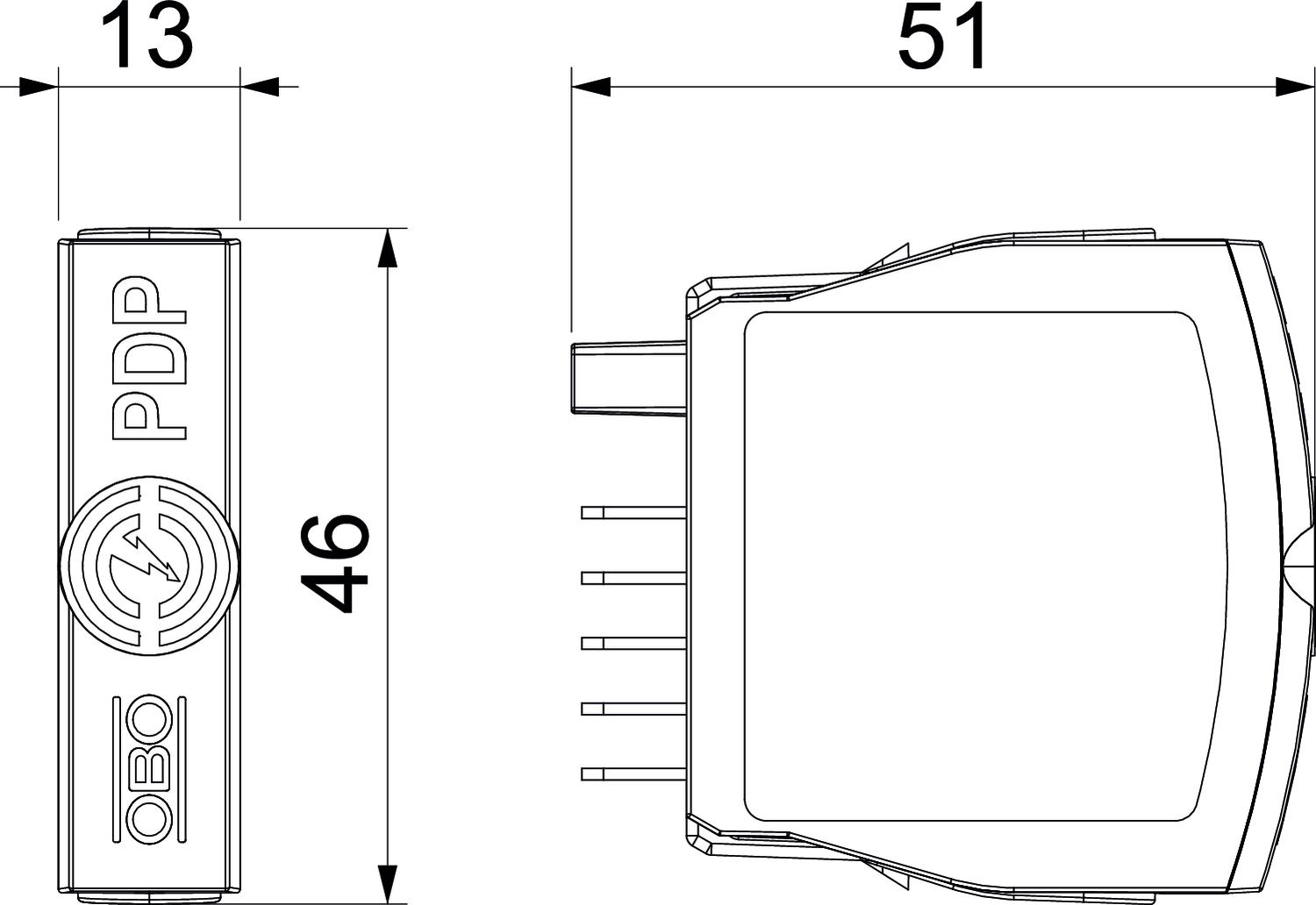

Badania według normy IEC 61643-21 Całkowity prąd impulsowy (10/350) 2,5 kA Całkowity prąd wyładowczy (8/20) 20 kA Częstotliwość graniczna 100 MHz Długość 51 mm Ekranowanie bezpośrednio Kategorie Typ 1+2 / D1+C2 LPZ 0→2 Montaż wejścia / wyjścia Zaciski śrubowe najwyższe napięcie ciągłe AC 4,2 V najwyższe napięcie ciągłe DC 6 V Napięciowy poziom ochrony przewód - przewód 100 V Opór wzdłużny 1.2 ± 5% Osłona połączeń tak Pojemność (żyła-ziemia) ≤30 pF Pojemność (żyła-żyła) ≤30 pF Prąd impulsowy 2,5 kA Przekrój przyłączanych przewodów giętkich min. 0,14 mm² Przekrój przyłączanych przewodów giętkich min. 1,5 mm² Przekrój przyłączanych przewodów sztywnych maks. 2,5 mm² Przekrój przyłączanych przewodów sztywnych min. 0,14 mm² Przekrój przyłączanych przewodów wielożyłowych maks. 2,5 mm² Przekrój przyłączanych przewodów wielożyłowych min. 0,14 mm² Rezystancja wzdłużna na linię 1,2 Ω ± 5% SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z IEC 61643-21 Klasa I+II / D1+C2 Stopień ochrony IP 20 Sygnalizacja żadne System wtykowy Zacisk Szerokość 13 mm Tłumienność wtrąceniowa (insertion loss) ≤3 dB Uziemienie przez: Przewód przyłączeniowy/szyna kołpakowa Wymiar 5V Wysokość 46 mm Wytrzymałość na prąd impulsowy żyła-ziemia 10 kV / 5 kA Wytrzymałość na prąd impulsowy żyła-żyła 10 kV / 5 kA Zakres temperatur maks. 80 °C Zakres temperatur min. -40 °C Znamionowy prąd obciążenia AC 0,425 A Znamionowy prąd obciążenia DC 0,6 A Znamionowy prąd wyładowczy (8/20 µs) 10 kA Znamionowy prąd wyładowczy In przy C2 (łącznie) 20 kA - Wszystkie typy
