Ciężkie korytko siatkowe SGR 55 FT 3000 | 150 | 55 | 6 | 63 |

Ciężkie korytko siatkowe SGR 55 FT

Nr kat. 6000190 | EAN 4012196397662

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	55 mm

Średnica drutu	6 mm

Przekrój poprzeczny

Opis produktu

Opis produktu

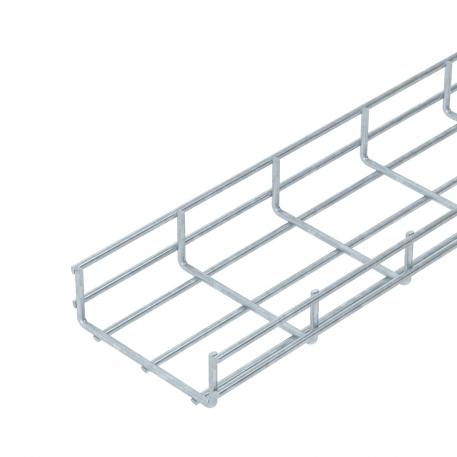

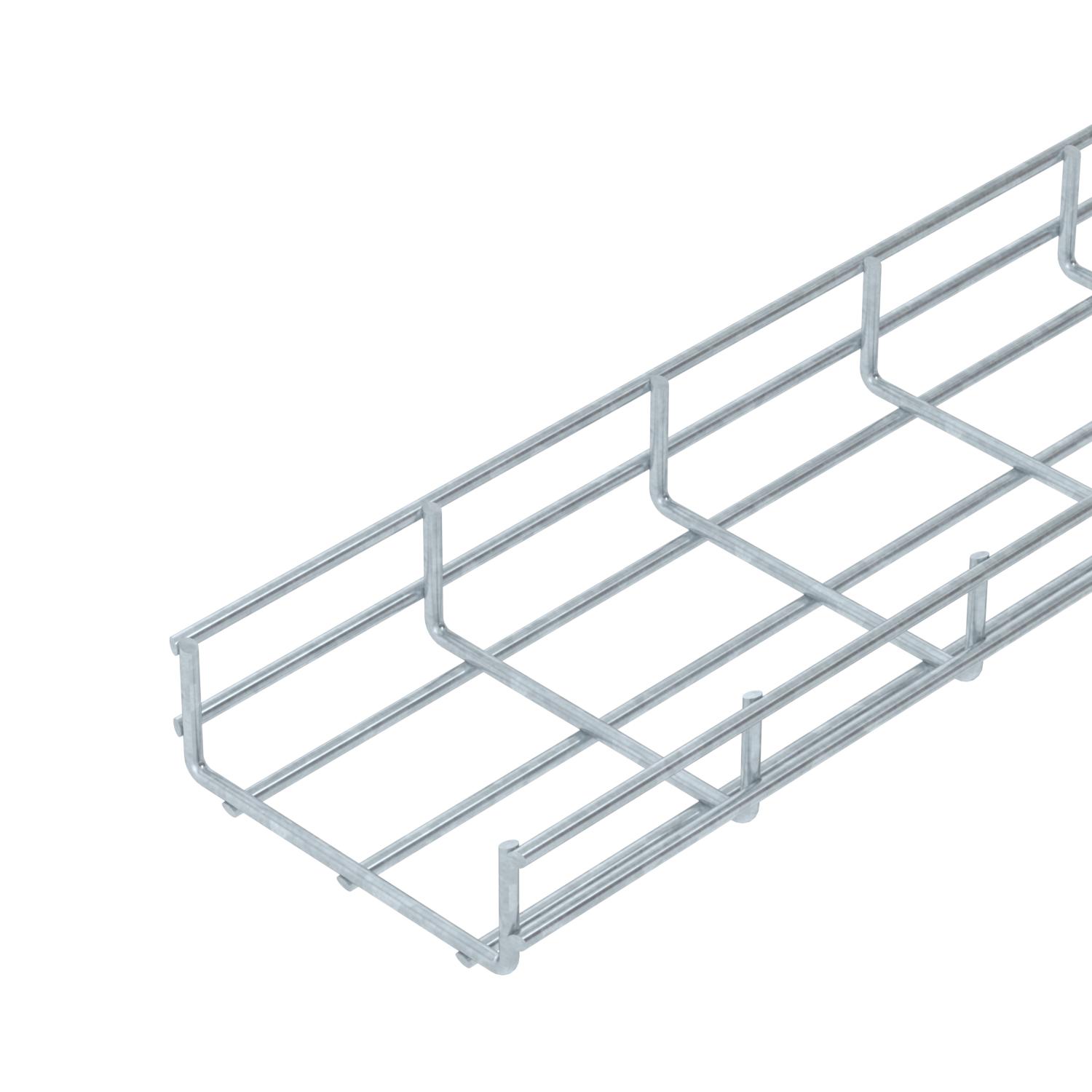

Korytko siatkowe ze spawanych punktowo drutów stalowych o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Forma profilu	Kształt U
Kolor	cyjan
Materiał	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	6300 mm²
Przekrój poprzeczny	63 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,0 m	2 kN/m
Rozstaw podpór 1,5 m	1,15 kN/m
Rozstaw podpór 2,0 m	0,75 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Rozstaw podpór 3,0 m	0,4 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	4,2876 kg CO₂e / 1 Metr
Średnica drutu	6 mm
Szerokość	150 mm
Szerokość	5,91 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika

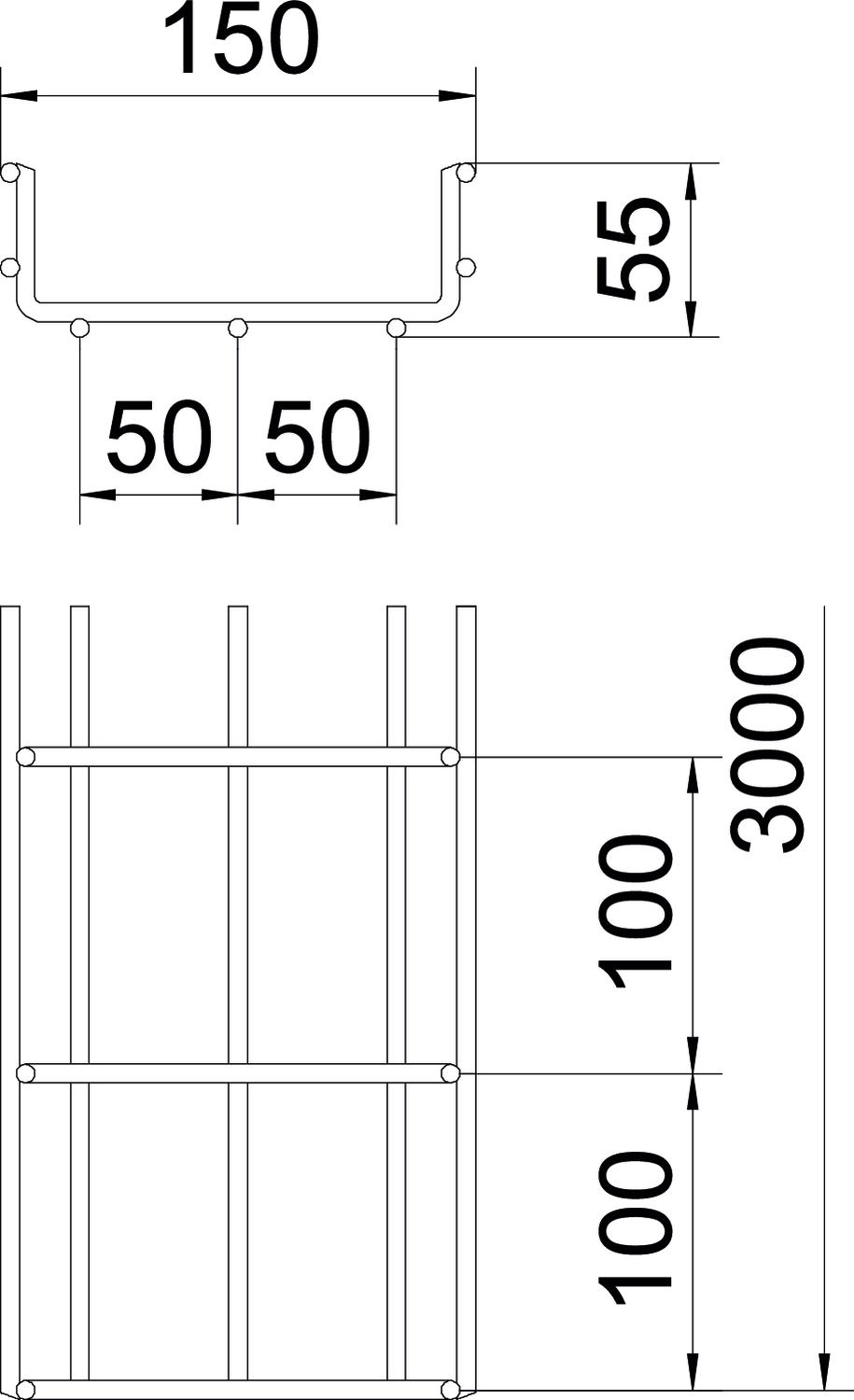

Wymiar	55x150x3000
Wymiar B	150 mm
Wysokość	55 mm
Wysokość	2,17 in

Dane techniczne

Diagram obciążenia korytka siatkowego typ SGR 55

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa, bez perforacji DD	DRLU 150 DD	6052647	m	3 m

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Nasadka ochronna	SGR KS OR	6003758	Sztuka	500 Sztuka
Przegroda 45 DD	TSG 45 DD	6062321	m	3 m
Klamra pokrywy, uniwersalna A2	DKU A2	6065600	Sztuka	20 Sztuka
Płyta zejściowa kabli FT	KAB GR FT	6220142	Sztuka	10 Sztuka
