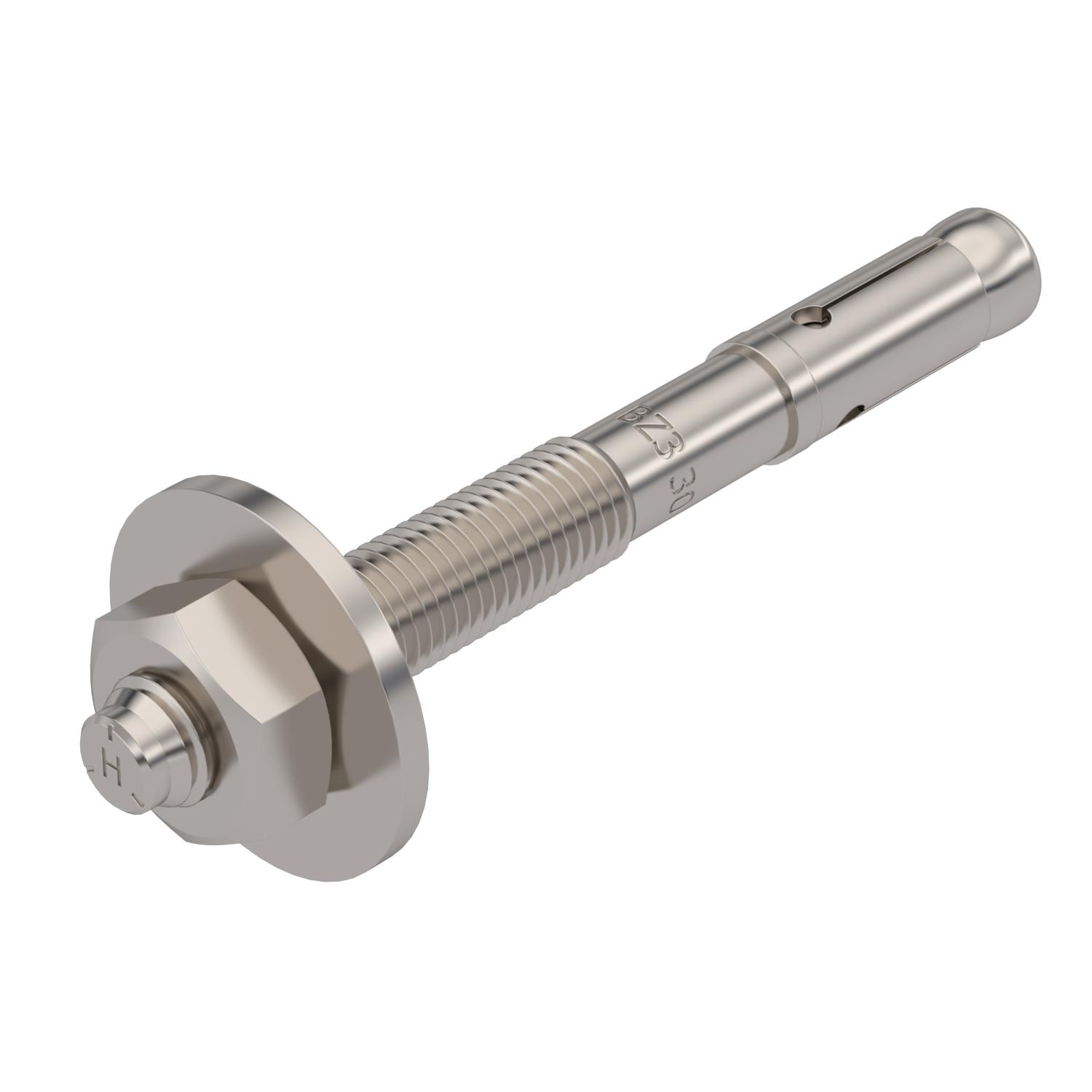

Bolzenanker BZ3 A4
Nr kat. 3498720 | EAN 4012197357115
- Opis produktu
-
Opis produktuBolzenanker BZ3 zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Możliwość montażu w środowisku sejsmicznym, kategorii C1 i C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
-
- Dane techniczne
-

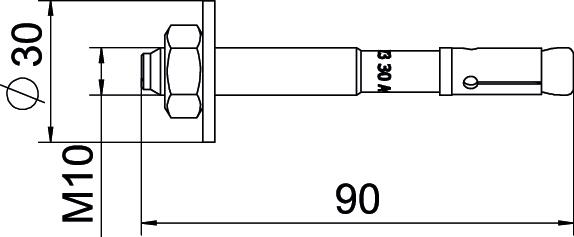

Wymiary
Długość 90 mm Długość gwintu 45 mm Element mocujący: kotwa Nakrętka Gwint M10 gwint metryczny 10 Głębokość wierconego otworu 71 mm Klasa odporności ogniowej EN 13501-2 inne Kolor stal szlachetna Materiał stal nierdzewna Ocena ETA dla trzęsienia ziemi C1 i C2 Powierzchnia pusty, po obróbce Rodzaj gwintu metryczny Rodzaj montażu: kołki, kotwy Montaż wstępny Rozmiar klucza 17 Średnica otworu min. 10 mm System wkręcania: kotwa Sześciokąt zewnętrzny Wersja kotwy Gwint zewnętrzny Wersja kołka/gwoździa/śrub Kołek rozprężny Wykonanie do wbicia Wymiar M10x90 Wymiar L 90 mm Zakres zaciskania maks. 30 mm - Wszystkie typy
