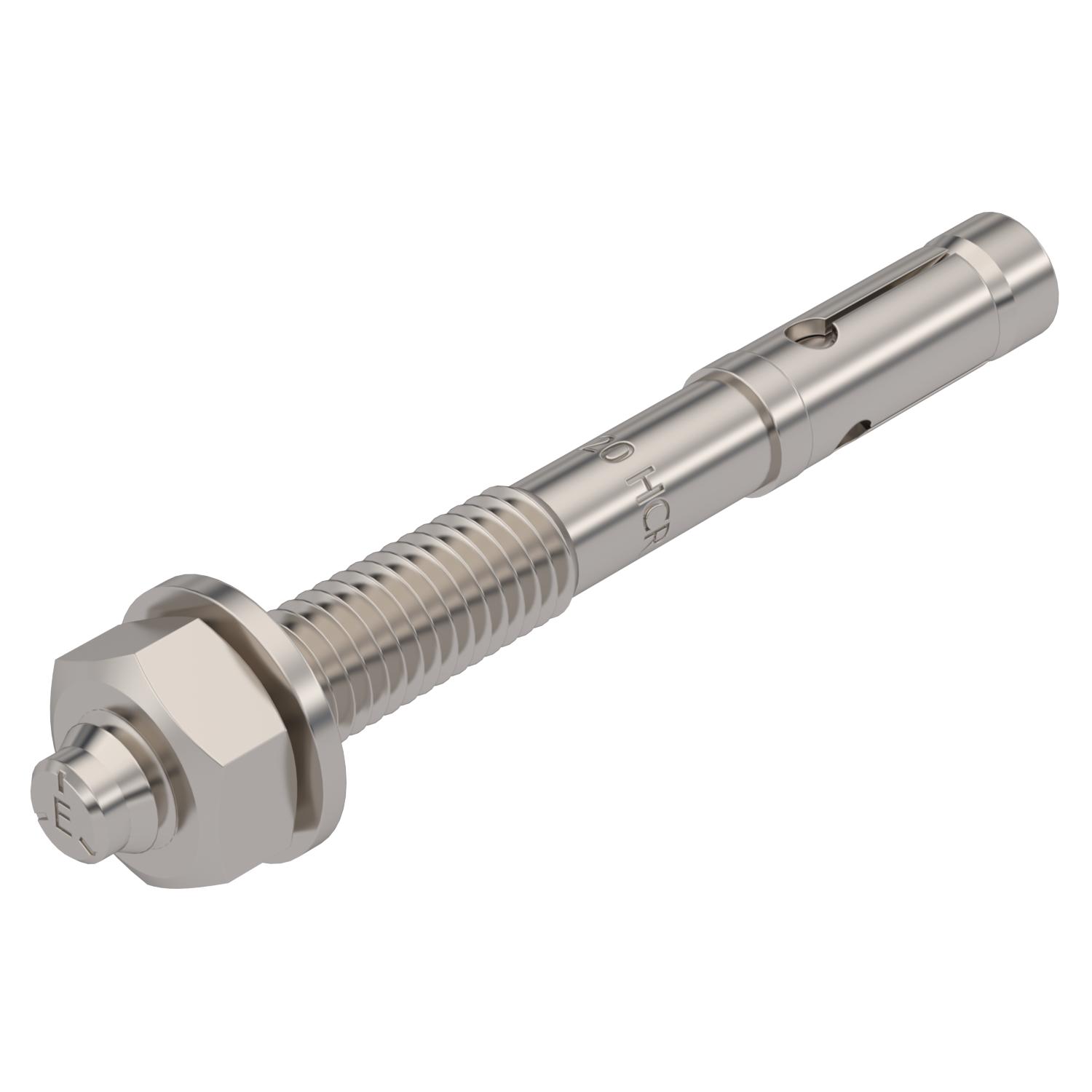

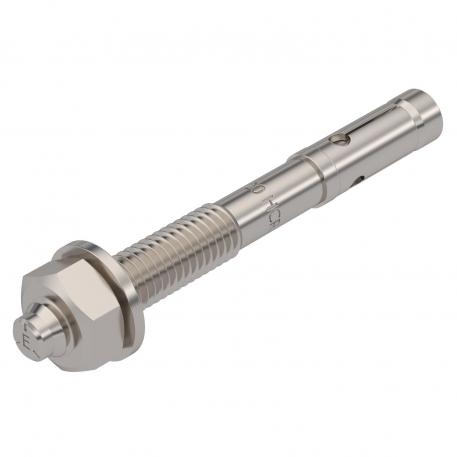

Bolzenanker BZ3 A4
Nr kat. 3498716 | EAN 4012197357030
- Opis produktu
-
Opis produktuBolzenanker BZ3 zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Możliwość montażu w środowisku sejsmicznym, kategorii C1 i C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
-
- Dane techniczne
-

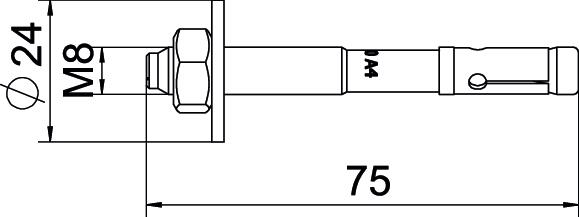

Wymiary
Długość 75 mm Długość gwintu 33 mm Element mocujący: kotwa Nakrętka Gwint M8 gwint metryczny 8 Klasa odporności ogniowej EN 13501-2 inne Kolor stal szlachetna Materiał stal nierdzewna Ocena ETA dla trzęsienia ziemi C1 i C2 Powierzchnia pusty, po obróbce Rodzaj gwintu metryczny Rodzaj montażu: kołki, kotwy Montaż wstępny Rozmiar klucza 13 Średnica otworu min. 8 mm System wkręcania: kotwa Sześciokąt zewnętrzny Wersja kotwy Gwint zewnętrzny Wersja kołka/gwoździa/śrub Kołek rozprężny Wykonanie do wbicia Wymiar M8x75 Wymiar L 75 mm Zakres zaciskania maks. 20 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BZ3 8x75/0-20A4 / 3498716 , 0.17MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE BZ3 8x75/0-20A4 / 3498716 , 0.11MB , pdfREACH Deklaracja zgodności BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfRoHS Deklaracja zgodności BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
